双轴联动可俯仰回转太阳能跟踪装置

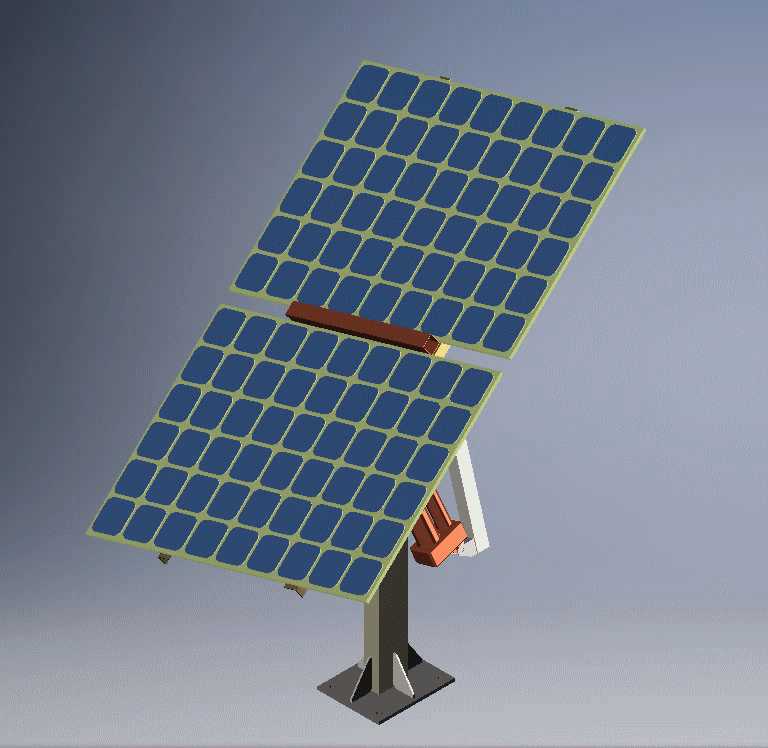

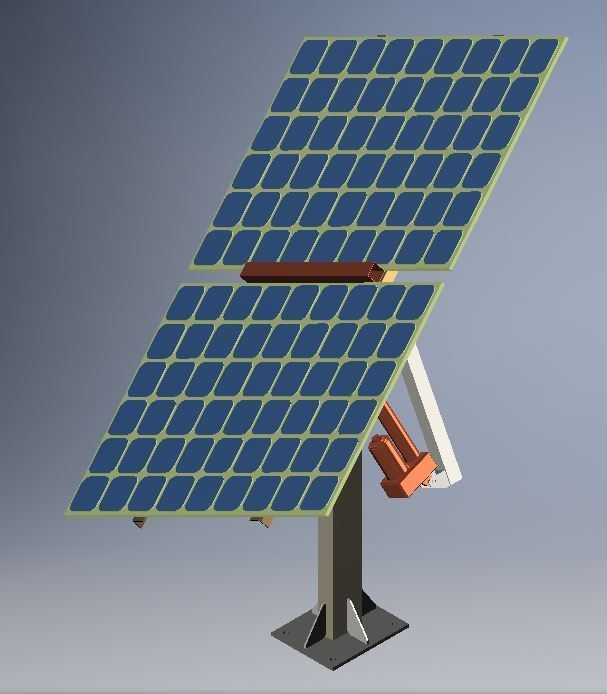

该太阳能跟踪装置主要面向分布式光伏电站、离网型户用光伏供电系统、户外独立光伏供电站点、野外监测设备光伏供电单元等场景使用，核心作用是通过实时调整光伏板的朝向角度，让光伏板面始终保持与太阳入射光线垂直的受光姿态，最大化提升光伏组件的光能接收效率，相比固定倾角安装的光伏支架，可有效提升15%-30%的日均发电量，尤其适配光照角度随季节、时辰变化幅度较大的中高纬度地区使用。装置采用双轴联动的结构设计，水平回转机构搭载于底部方形安装底座上方，可实现360度方位角调整，覆盖太阳从日出到日落的水平方位变化行程；俯仰驱动机构搭载于立柱顶端的支架连接位，可实现0-75度的仰角调整，匹配不同季节太阳高度角的变化范围，驱动端采用步进式动力输出结构，搭配铰接式支撑连杆组件，既保证角度调整的精度，又能为上方光伏板提供稳定的结构支撑，避免大风天气下板面出现晃动偏移。整套装置的安装底座采用方形法兰式结构，四个角预留标准安装孔位，可直接通过膨胀螺栓固定于混凝土硬化基础、钢结构平台或者预制配重基座上，安装边界适配市面主流规格的晶硅光伏组件，单组支架可搭载两块标准尺寸光伏板，立柱采用方形截面型钢制作，兼顾结构强度与抗风载能力，所有铰接转动位置均设置耐磨衬套，降低长期户外运行的磨损量，延长设备使用寿命。设计过程中重点考量了户外工况的防护需求，驱动组件的外置部分做了密封防护处理，可阻挡雨水、沙尘进入传动结构内部，支撑结构的受力点经过载荷校核，可承受12级大风下的风压载荷，角度调整逻辑可根据安装地的经纬度预设太阳运行轨迹，无需复杂的传感器校准即可实现自动追日运行，也可搭配光照传感器实现实时闭环角度修正，适配不同规模的光伏系统搭建需求。
