双工位平移式工业压合作业设备结构

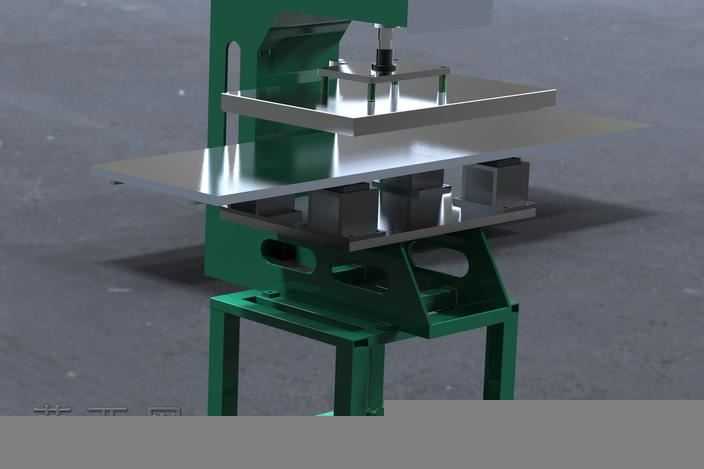

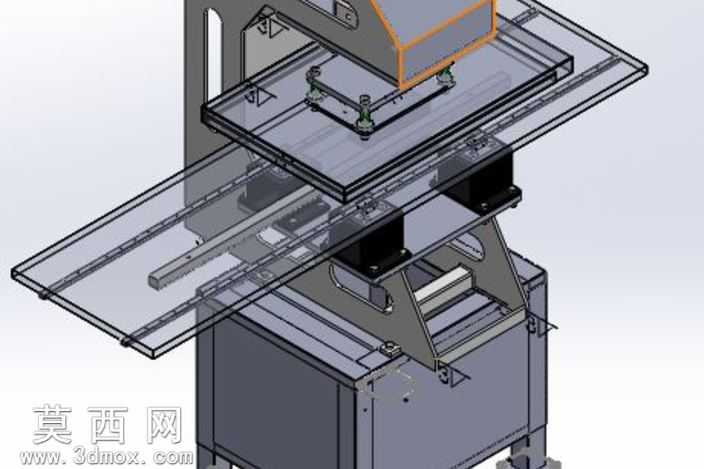

本模型采用SolidWorks完成全参数化三维建模，整体采用自顶向下的装配设计思路，从设备底部的集成式机架开始逐步搭建各功能模块，建模过程中对所有配合面添加了精准的几何约束，确保各运动部件的行程、安装位置完全符合实际工业设备的设计逻辑。模型渲染阶段采用半透明玻璃材质表现两侧平移工作台的防护盖板，清晰展现内部的导轨滑块、传动组件布局，机架主体采用哑光金属灰材质模拟冷轧钢板折弯焊接后的表面质感，顶部压合执行单元采用深色工程塑料与金属材质搭配，区分不同功能的结构部件，底部支撑脚采用防滑橡胶材质增强视觉真实感。结构设计上，设备采用双工位平移送料布局，两侧透明工作台可沿中部导轨交替滑动至压合工位下方，大幅缩短上下料的等待时间，提升作业效率；中部设置四个等高支撑柱连接上下安装板，为压合动作提供足够的结构刚性，避免作业过程中出现形变影响压合精度；顶部压合单元集成了导向轴与执行元件，保证压合动作的垂直精度，工作台下方设置的缓冲限位组件可减少工位切换时的冲击，延长设备使用寿命。建模过程中对所有标准件如螺丝、导轨、滑块均采用简化建模处理，在保留关键安装尺寸与外形特征的同时控制模型整体容量，所有非标准结构件均保留完整的建模特征树，可根据实际生产需求修改板材厚度、行程参数、压合行程等关键尺寸，模型整体装配无干涉，各运动部件可完成工位切换、压合升降的动作模拟，能够直接用于设备方案评审、结构优化以及生产加工的参考依据，整体结构紧凑，布局合理，充分考虑了工业现场的操作空间、维护便利性以及作业安全性要求。
