工业喷涂作业用轨道式喷漆房结构设计

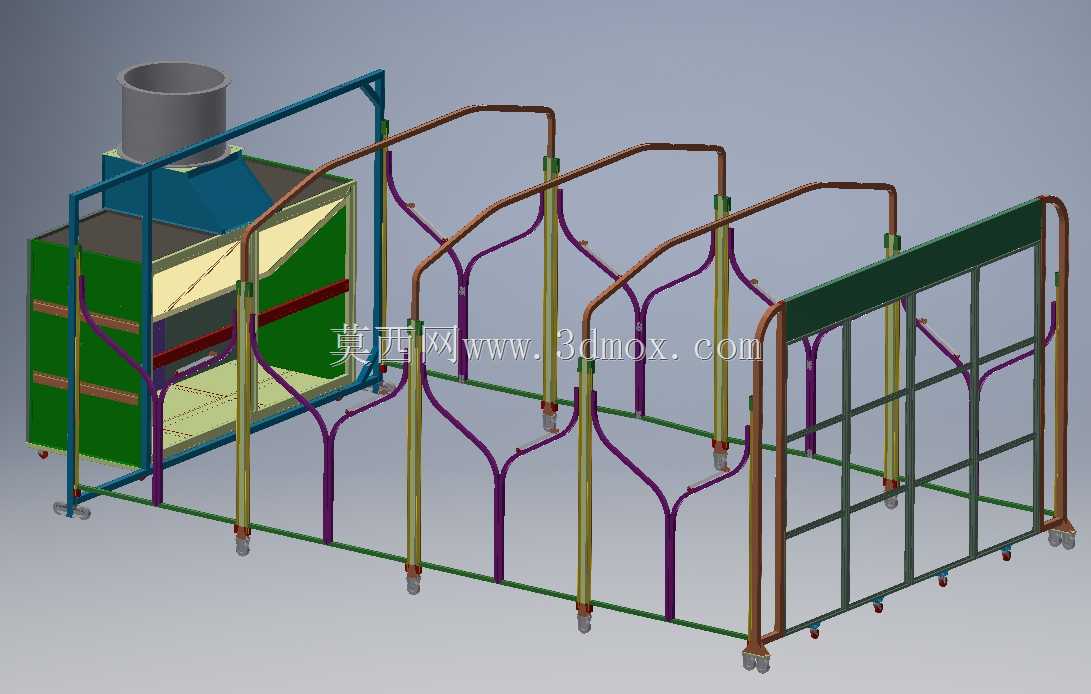

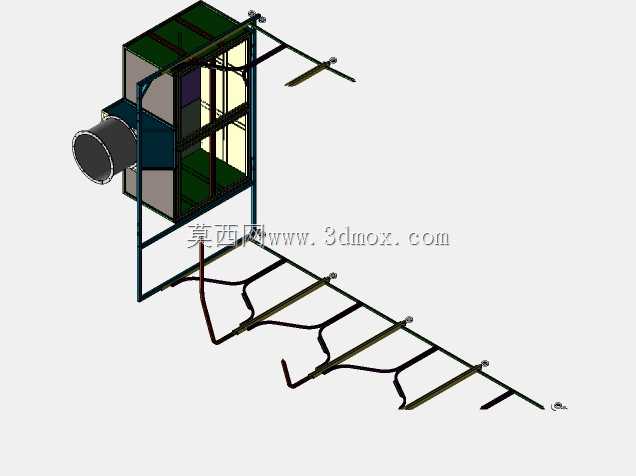

　　这套喷涂作业工位结构，主要面向中小批量工件的表面涂装作业场景，适配汽修钣喷、小型五金件喷涂、木质构件面漆施工等多类作业需求，解决开放式喷涂漆雾扩散、作业环境脏乱的现场痛点。从结构布局来看，设备整体采用长条形工位排布设计，左侧集成漆雾过滤与废气收集单元，顶部设置锥形排风对接段，可直接对接厂区废气处理风管，作业时产生的漆雾会在负压作用下进入过滤段，避免无组织扩散到车间其他区域。工位区域采用多组平行的立式支撑框架搭配弧形管路排布，框架底部安装可调支撑脚轮，既可以沿地面预设轨道调整工位间距，适配不同长度、尺寸的待喷涂工件挂载需求，也能在设备移位、车间布局调整时快速推移，不需要做复杂的地面固定施工。设计阶段充分考虑了喷涂作业的操作便利性，

　　工位侧方预留足够的操作空间，作业人员可以站在工位两侧完成工件表面的全角度喷涂，不需要频繁挪动工件位置；框架上的弧形管路走的是压缩空气通路，可直接对接喷枪的供气接口，减少车间气管的乱拉乱接问题，管路沿框架立柱排布，避开作业操作面，不会对喷涂动作造成干涉。左侧的漆雾处理单元采用多层过滤结构，外层为初级过滤棉拦截大颗粒漆雾，内层可根据作业需求加装活性炭过滤层吸附有机废气，单元侧面设置可拆卸检修门，更换过滤材料时不需要拆解整体框架，日常维护操作便捷。设备整体的安装边界控制较为灵活，整体长度可根据工位数量做模块化拓展，单组工位宽度适配常规手动喷涂的操作半径，排风段的顶部接口尺寸适配工业除尘常用的风管规格，

　　不需要额外做变径转接即可接入现有厂区废气处理系统。框架主体采用型材拼接结构，所有连接点位采用标准紧固件锁紧，没有大量的焊接点位，运输时可以拆解为扁平部件打包，到现场后按照装配指引即可快速组装，不需要大型吊装设备配合。工位底部设置接漆槽结构，可承接喷涂过程中滴落的多余漆料，避免漆料直接滴落在车间地面造成污染，接漆槽采用抽拉式设计，清理积漆时可以直接抽出槽体清理，不需要俯身进入工位下方操作。整套结构在设计时平衡了实用性与成本控制，没有冗余的复杂功能，所有结构设计都围绕喷涂作业的实际需求展开，既可以作为独立的喷涂工位使用，也可以多组拼接组成小型喷涂生产线，适配不同产能规模的作业场景。
