六吨蒸汽锅炉配套过滤式多旋流分离装置

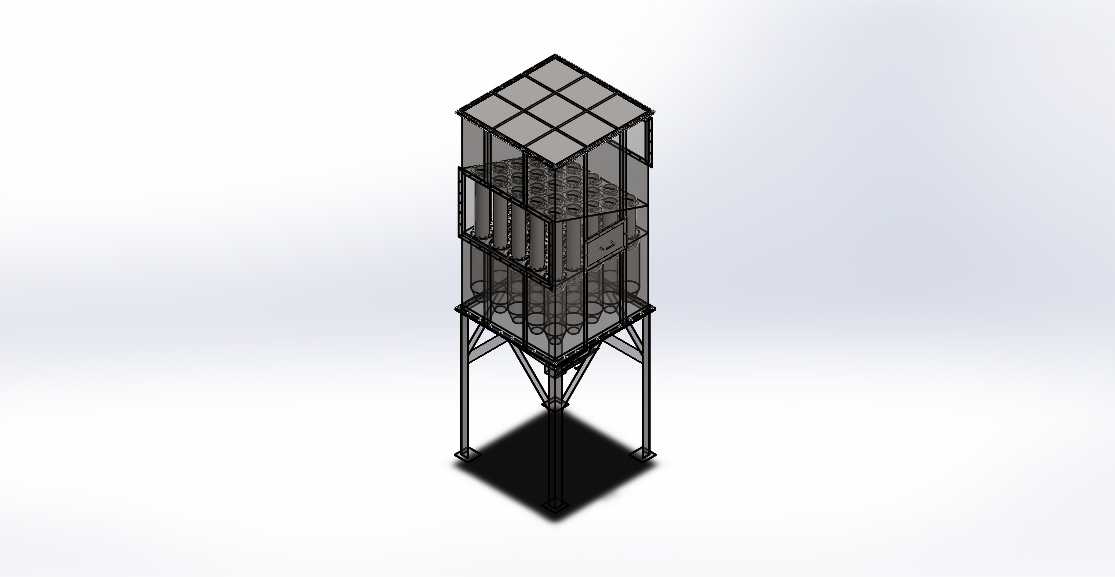

该设备主要配套应用于中小型生物质蒸汽锅炉的烟气末端处理环节，在木质燃料燃烧的工况场景下，承担炉渣颗粒捕集、烟气与粉尘分离的核心作用，可有效拦截烟气中携带的未完全燃烧炭粒、灰分杂质，避免大颗粒杂质进入后续烟道或引风设备造成磨损堵塞，同时降低烟气排放中的颗粒物浓度，满足小型供热站点、木材加工企业自备锅炉的烟气初步净化需求。设备采用立式塔体结构设计，整体为方型立式布局，下部设置锥形支腿支撑结构，可直接通过地脚螺栓固定于混凝土安装基础上，支腿的跨距经过载荷核算，能够承托塔体内部全部旋流单元的运行重量，同时预留出下部灰斗的排灰操作空间，安装时需保证塔体整体垂直度偏差不超过千分之二，避免内部气流偏流影响分离效率。上部为方形箱体结构，顶部设置可拆卸的检修盖板，方便后期对内部旋流组件进行检修更换，箱体侧面预留有烟气进出口法兰接口，可直接与锅炉出口烟道、后续引风管路对接，无需额外制作变径连接段。内部采用多组并联的旋流分离单元布局，含尘烟气从设备入口进入后，会被均匀分配到各个独立的旋流腔室内，通过气流旋转产生的离心力将密度较大的粉尘、炉渣颗粒甩向腔体内壁，颗粒沿壁面滑落至下部灰斗区域，净化后的气流则通过旋流中心的排气通道向上汇集，从设备出口排出。这种多单元并联的设计思路，既保证了单台设备能够匹配六吨蒸汽锅炉的额定烟气处理量，又避免了单一大直径旋流器分离精度不足的问题，针对木质燃料燃烧产生的粒径在10微米以上的灰渣颗粒，分离效率可稳定保持在较高水平。设备外壳采用钢板折弯焊接成型，外部设置有加强筋与环形检修平台，方便运维人员定期检查设备密封情况、清理灰斗积灰，整体结构紧凑，占地面积较小，适合在场地空间有限的锅炉房内布置安装，运行过程中无需额外消耗动力，仅依靠锅炉引风产生的气流压头即可完成分离作业，运行维护成本较低。
