冷却塔水池用折叠式网格过滤装置

　　在工业循环水系统的运维环节，冷却塔水池的进水端拦污一直是容易被忽略却直接影响后续换热效率的节点，这套折叠式网格过滤结构，正是针对开式冷却塔水池的杂物拦截需求设计的前置过滤部件。日常运行中，开式冷却塔的集水池很容易混入落叶、塑料碎屑、管道锈蚀脱落的氧化皮、填料老化碎裂的小块，这些杂物一旦进入循环管路，轻则堵塞布水器喷头造成布水不均，重则卡在换热盘管流道内缩小通流截面，拉低整体换热效率，甚至会刮伤冷却循环水泵的叶轮密封件，这套过滤装置就安装在冷却塔水池的补水口与回水口的过流断面位置，承担大尺寸杂物的前置拦截功能。

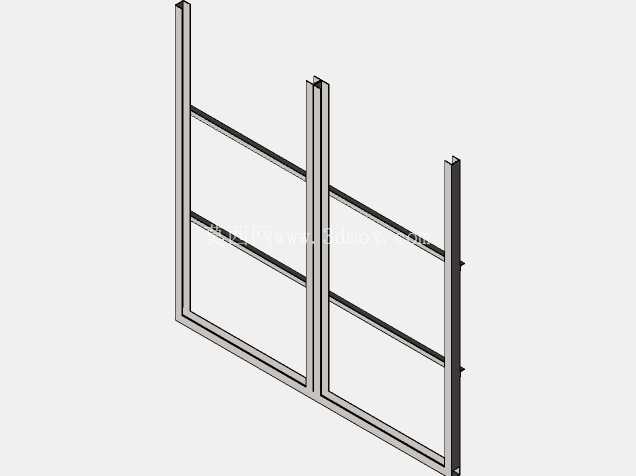

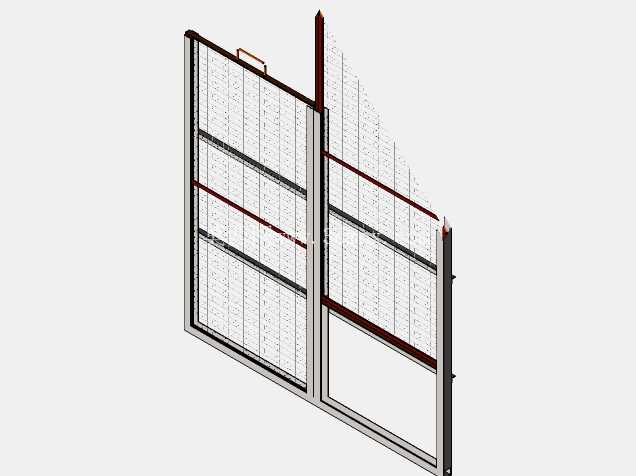

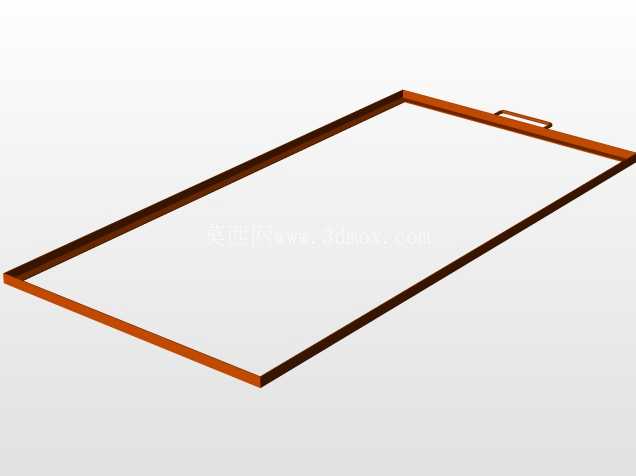

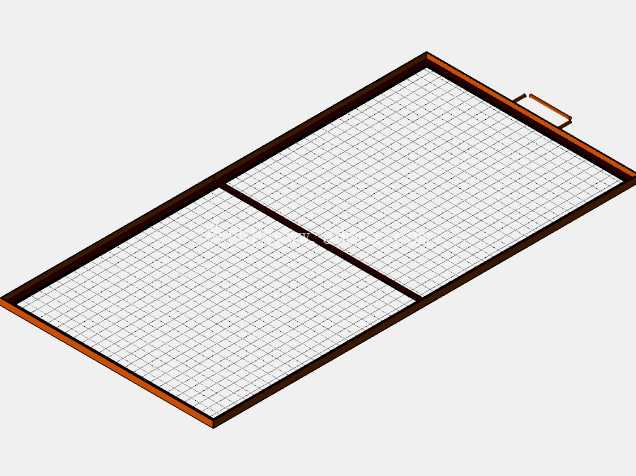

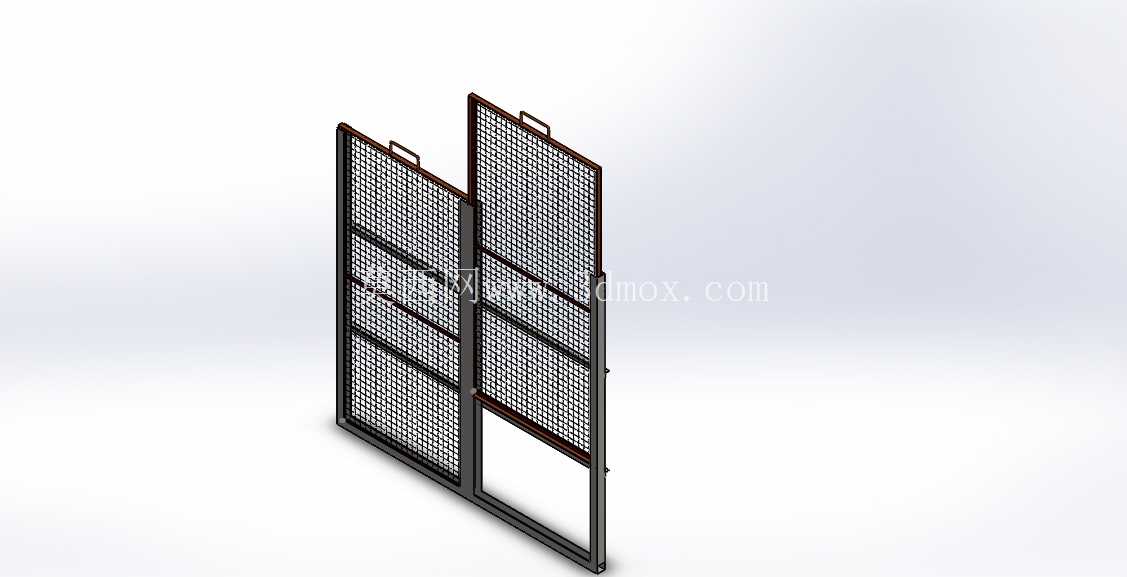

　　从结构设计来看，这套装置采用多扇铰接的网格框体拼接结构，每扇滤网单元都采用等间距的金属方管做外框支撑，框内焊接固定不锈钢编织方孔网，网孔尺寸经过实际工况测算，既能拦住直径5mm以上的固体杂物，又不会因为网孔过密造成过大的水流阻力，避免过滤位置前后形成过高水位差影响循环水流量。框体之间采用可拆卸的合页铰接，不用时可以折叠收拢减少存放空间，安装时可以根据水池的过流口宽度灵活展开，适配不同宽度的安装界面，不需要额外定制特殊尺寸的预埋框架，适配性更强。每扇滤网框的顶部都设置了一体式提手，日常清理拦截的杂物时，不需要排空水池内的存水，只需要站在水池边通过提手把单扇滤网向上提出水面，就可以直接清理网面附着的杂物，清理完成后顺着安装导槽放回即可，整个维护过程单人就能完成，不需要额外辅助工具，大幅降低日常运维的工作量。

　　设计过程中重点考虑了长期浸水的工况需求，所有框体的金属方管都做了满焊处理，避免管材内部进水造成长期使用后的内部锈蚀，网面与框体的连接采用电阻点焊加周边压条固定的方式，避免水流长期冲击造成网面开焊脱落，框体底部设置了加厚的耐磨支撑脚，放置在水池底部的混凝土面上时，不会因为水流冲击造成框体移位，同时也避免框体直接摩擦池底的防水层造成防水层破损。安装边界上，单扇滤网单元的宽度控制在400mm，高度根据常规冷却塔水池的正常运行水位设计为1200mm，安装时滤网顶部高出最高运行水位150mm，避免杂物从滤网顶部溢过进入后续管路，滤网底部与水池底板的间隙控制在10mm以内，既保证安装时的放置公差，又不会让大尺寸杂物从底部间隙穿过。多扇展开后的整体宽度可以根据实际过流口的尺寸灵活组合，最小适配800mm宽的过流口，最大可以通过多组拼接覆盖3m以上宽度的大型水池过流断面，不需要对现有水池的土建结构做额外改造，直接放置在过流位置的预设导槽内即可完成安装。

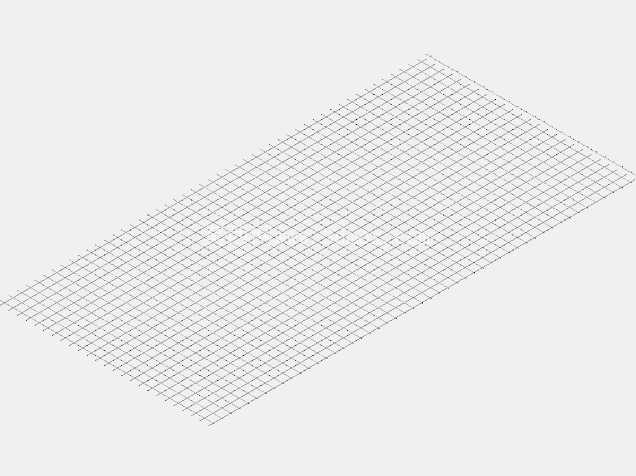

　　实际使用中，这种折叠式的网格结构相比传统的单片固定式滤网，除了安装维护更便捷之外，还可以在局部网面出现破损的时候，单独更换损坏的单扇滤网单元，不需要整体更换整套过滤装置，降低后期的备件更换成本。网面的网格采用均匀的正方形开孔，水流通过时的流态更稳定，不会因为开孔形状不规则造成局部紊流，减少杂物在网面局部堆积造成的通流面积下降，日常运行中只需要根据现场的杂物量，定期提出滤网清理即可，不需要复杂的反冲洗结构，整体结构没有运动部件，长期使用的故障率极低，非常适合工业循环水场、中央空调冷却系统、小型生产工艺循环水池的前置拦污场景使用。
