热电厂红白涂装排烟塔烟道结构设计

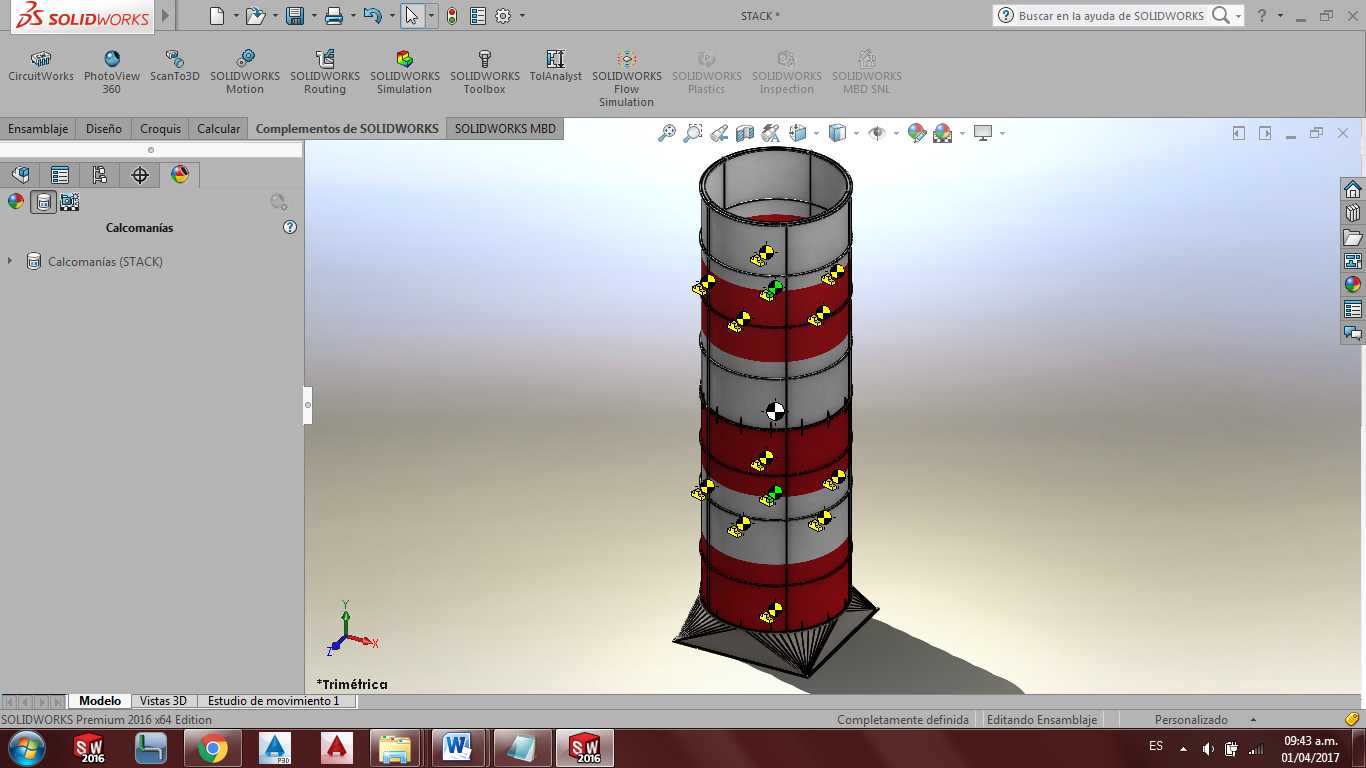

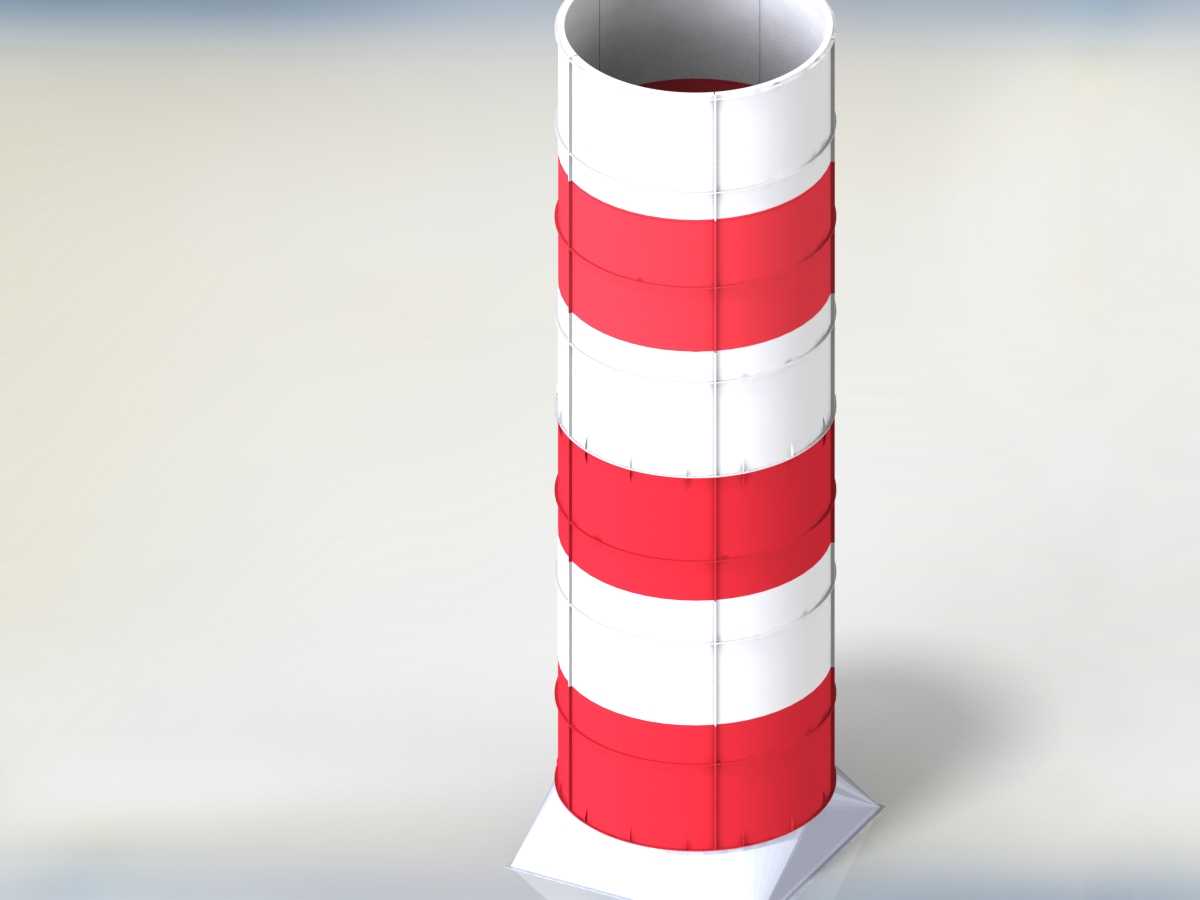

该模型还原的是热电厂配套的排烟塔与烟道组合设施，主要应用于火力发电、集中供热等燃煤类能源生产场景，是厂区烟气排放系统的核心末端构筑物，承担着将锅炉燃烧后经脱硫、脱硝、除尘处理达标后的烟气输送至高空排放的核心作用，可有效降低近地面污染物浓度，避免厂区及周边区域出现烟气淤积，满足工业生产的环保排放高度要求。

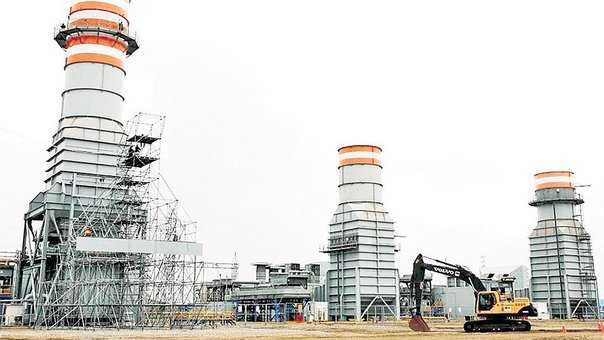

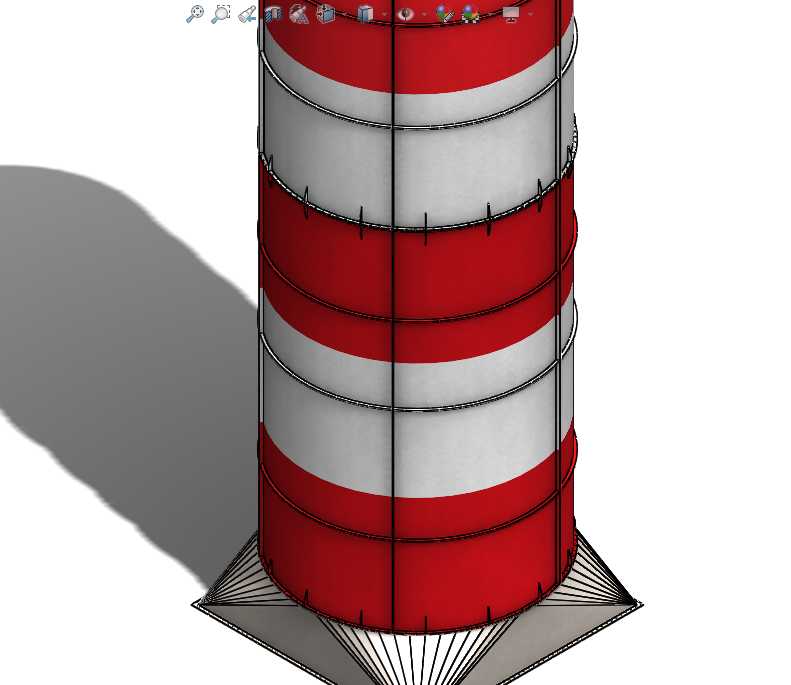

从功能特性来看，该设施采用立式筒状主体结构，外部设置多道环形加固箍与纵向加强筋，可有效抵御高空风载荷、筒体自重以及内部烟气流动带来的压力波动，底部采用三角桁架式支撑底座，能够将筒体的载荷均匀分散传递至下方混凝土基础，避免长期使用过程中出现筒体倾斜、沉降不均等问题。筒身采用红白相间的高可见度涂装，符合航空障碍标识的相关要求，可有效提醒低空飞行物避让，避免碰撞风险。

设计过程中首先围绕烟气排放流量确定筒体的通流内径，确保处理后的烟气能够以稳定流速上升排出，避免筒内出现烟气滞留、冷凝积液的问题；其次结合厂区所在区域的常年最大风速、抗震设防等级，计算筒体壁厚、加强筋的排布间距以及底座桁架的杆件规格，保证结构强度满足全工况使用需求。外形方面，筒体为等直径圆柱结构，底部支撑结构向外延展形成方形安装边界，安装时需匹配预设的地脚螺栓点位，确保底座与基础连接牢固，支撑桁架与筒体底部的焊接点位需做满焊防腐处理，适配户外长期露天使用的环境。

整体结构在满足烟气输送排放核心功能的基础上，兼顾了结构安全性、高空警示性与安装便捷性，可直接用于热电厂厂区布局规划展示、烟气系统施工模拟以及相关环保设施的结构教学演示，能够直观呈现排烟塔的整体构造与安装逻辑。
