Wellmark1010系列压力驱动气体控制阀结构

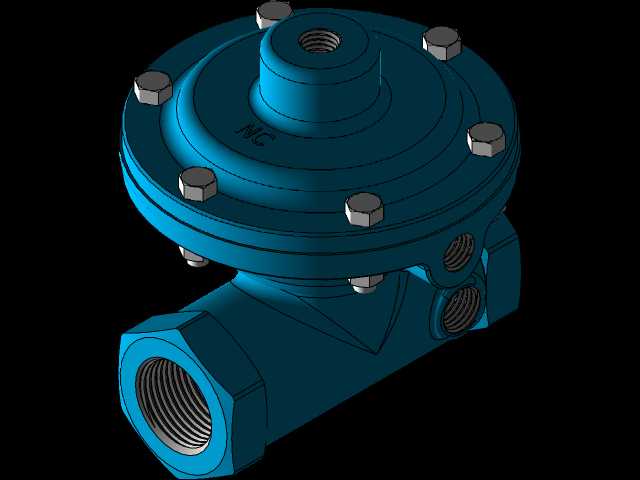

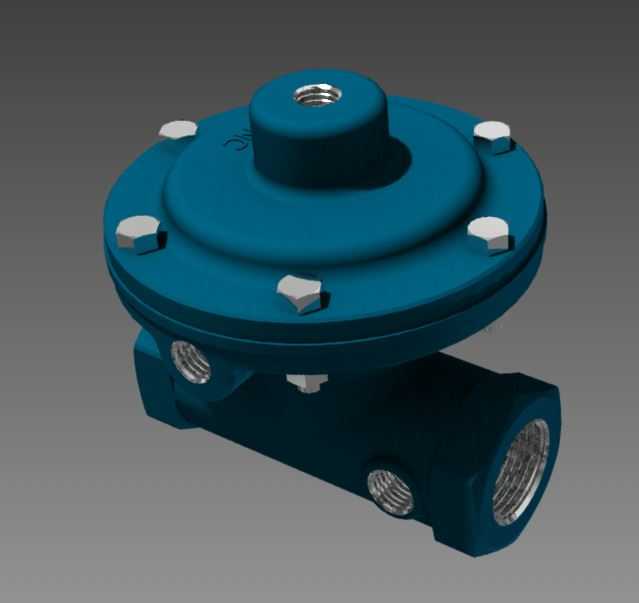

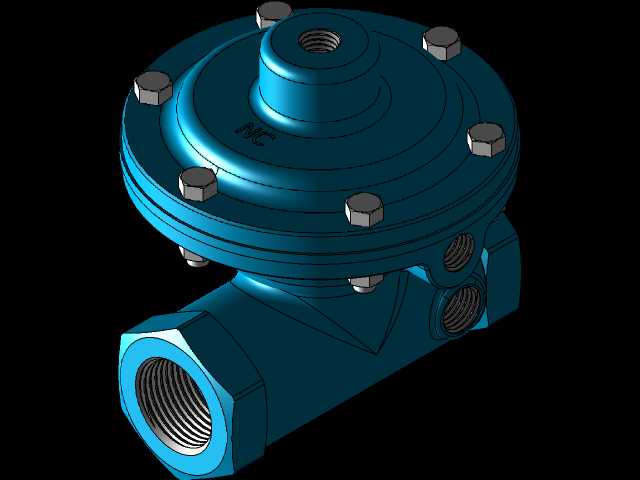

这款压力驱动式气体控制阀，主要面向中小流量的工业燃气管路、实验室气路系统、小型工业气体分配管网等场景使用，可在无外接电源、无额外控制信号的工况下，依靠管路内部气体压力与内置弹簧的弹力平衡，自主完成阀门的开启与关闭动作，实现管路压力的自主调节与过压切断保护，避免下游管路因压力超标出现密封失效、管路爆裂或者用气设备损坏的问题。产品整体采用上下分体式结构设计，上部为膜片调压腔，通过六组对称布置的六角螺栓将上下膜片盖锁紧，中间夹装耐气体腐蚀的弹性膜片，膜片下方联动阀杆与下部阀体的截流组件，当入口端气体压力超过弹簧预设弹力时，膜片向上抬升带动阀杆动作，逐步截流直至关闭阀门通路，当管路压力回落至设定区间时，弹簧推动膜片复位，阀门重新开启维持正常供气。下部阀体采用直角式流道布局，共设置三个标准锥管螺纹接口，其中1英寸NPT接口作为主工艺端口，对接主供气管道，承担主要的气体通流功能；1/4英寸NPT接口为仪表端口，可直接外接压力 gauge 或者压力传感元件，无需额外在管路上开孔取压，就能实时监测阀前或者阀后的压力数值；1/8英寸NPT接口为操作端口，可外接小型控制气管或者手动泄压按钮，满足现场手动调试、远程先导控制的拓展需求。在安装边界层面，这款阀门的上部膜片腔为圆形结构，最大外径适配常规小通径调压阀的安装间距，阀体下部的三个接口朝向固定，安装时需要预留足够的扳手操作空间，方便管路螺纹的拧紧作业，同时上部膜片顶端设置有标准内螺纹接口，可根据使用需求加装调节螺杆，手动调整内置弹簧的预紧力，灵活改变阀门的动作压力阈值，适配不同供气压力要求的工况场景。产品的外形结构紧凑，没有外露的复杂连杆或者易损外挂部件，外壳采用铸造成型后做防腐涂覆处理，可适应户外、工业厂房等多粉尘、有轻微腐蚀的使用环境，日常维护仅需定期检查膜片状态与螺纹接口密封性，无需复杂的拆解保养，能够长期稳定在无人工干预的工况下自主运行，为供气管路提供可靠的压力保护与通断控制。
