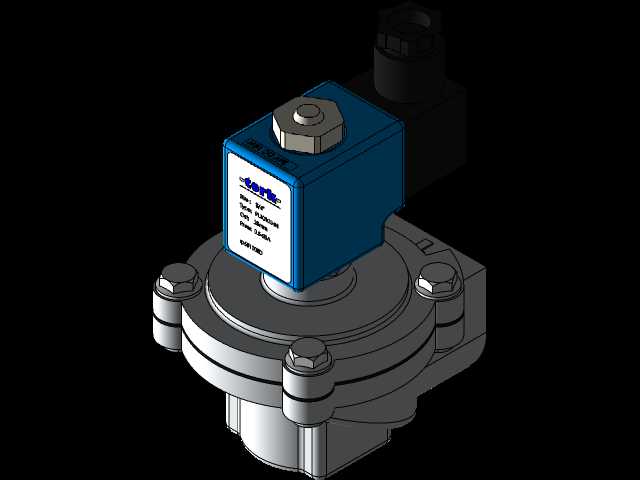

3/4寸直角式脉冲喷吹电磁阀结构设计

这款3/4寸规格的直角式脉冲电磁阀，是袋式除尘系统喷吹清灰环节的核心执行元件，主要应用在工业除尘设备的气路控制单元中，适配中小型脉冲袋式除尘器、滤筒除尘器的清灰作业场景，在木工除尘、焊烟净化、建材粉尘收集、冶金烟气处理等工况中承担压缩空气喷吹的控制功能，直接决定除尘滤袋的清灰效果与设备整体运行稳定性。从实际用途来看，该阀安装在除尘气包与喷吹管之间，接收控制仪输出的电信号后，瞬间开启阀口释放高压压缩空气，通过喷吹管的引流作用形成数倍于喷吹气量的诱导气流，反向冲入除尘滤袋内部，让滤袋产生急剧的膨胀振动，抖落附着在滤袋外表面的积尘，使滤袋的透气性能维持在合理区间，保障除尘系统的通风阻力稳定在设计范围内，避免滤袋因积尘过厚出现透风率下降、除尘效率降低的问题。在功能特性设计上，这款阀采用直角式流道结构，进气口与出气口呈90度垂直布局，相比直通式结构更适配气包侧壁的安装场景，流道转折处做了圆弧过渡处理，有效降低压缩空气通过时的压力损失，提升喷吹气流的瞬间冲击力；上部电磁先导头采用低功耗线圈设计，响应速度快，通电后可在毫秒级时间内完成先导腔泄压，驱动主膜片开启，单次喷吹时长可控制在0.1秒以内，既保证足够的清灰力度，又能最大限度降低压缩空气的消耗量；主膜片采用耐老化、耐低温的高性能橡胶材质，搭配高强度金属压块，可承受频繁的启闭冲击，长期运行下不易出现开裂、密封失效等问题，膜片边缘的密封筋做了加厚处理，关闭状态下可实现零泄漏，避免气包内压缩空气无故损耗。设计过程中重点考虑了安装与维护的便捷性，阀体下部采用标准法兰式安装结构，通过三颗均布的内六角螺栓即可完成与气包的固定连接，上部电磁头与阀体采用螺纹连接结构，无需拆解阀体与气包的连接即可单独更换先导头组件，大幅降低后期维护的工作量与停机时间；外形尺寸上充分考虑了除尘设备的安装空间限制，整体结构紧凑，电磁头部分的外轮廓做了防磕碰的倒角处理，接线端预留了足够的接线操作空间，安装边界可适配多数中小型除尘器的气包布局，不会与周边的喷吹管、支架等部件产生干涉；阀体主材质采用压铸铝合金，表面做了氧化防腐处理，在潮湿、多粉尘的工业车间环境中也能长期保持结构强度，不会轻易出现锈蚀问题。
