工业级不锈钢双阀排气歧管结构设计

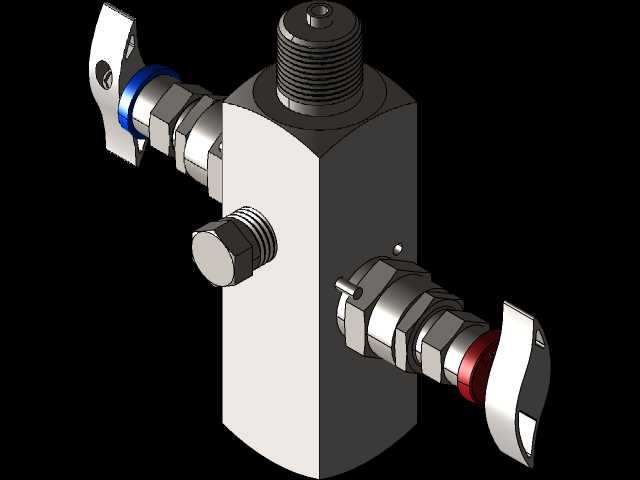

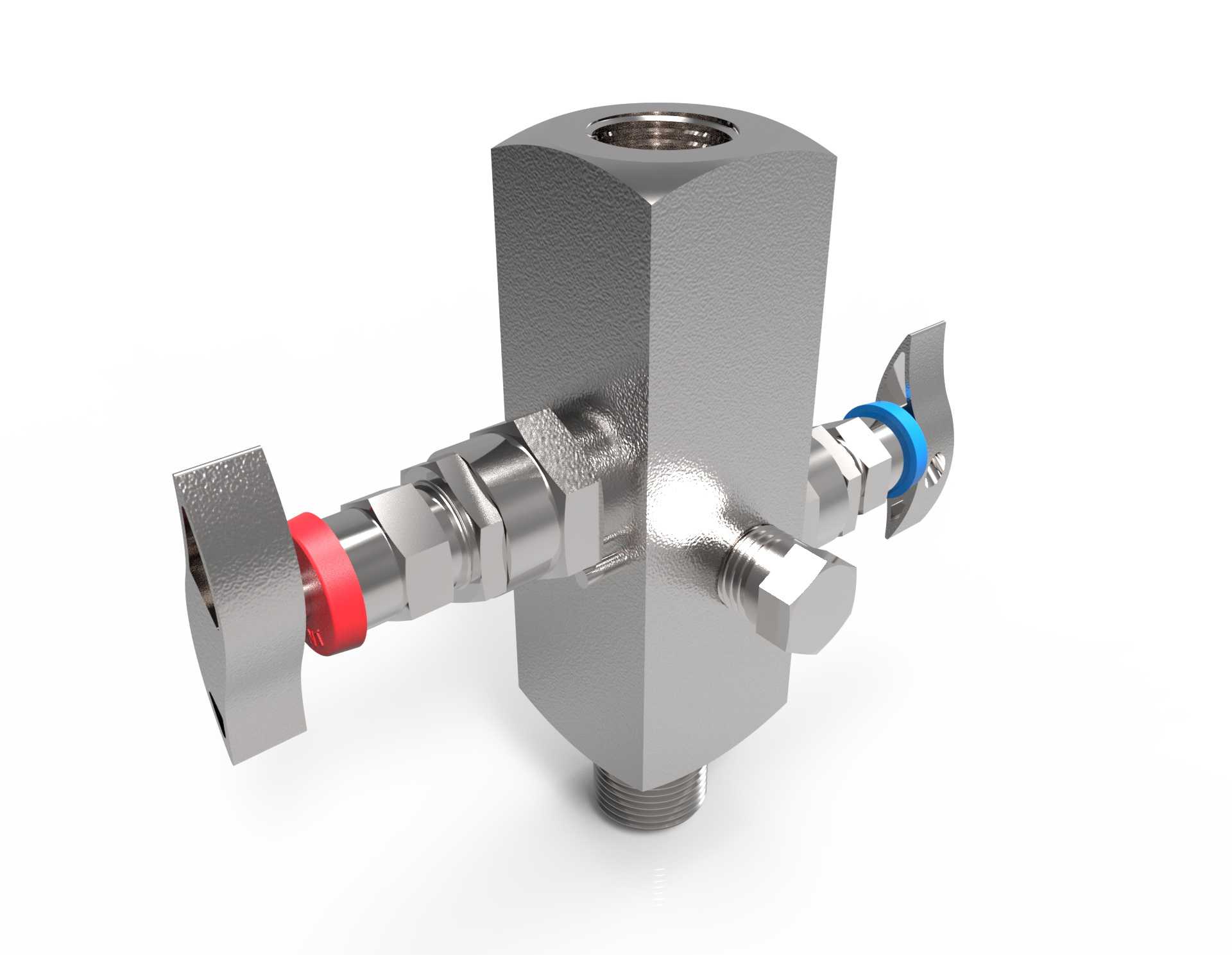

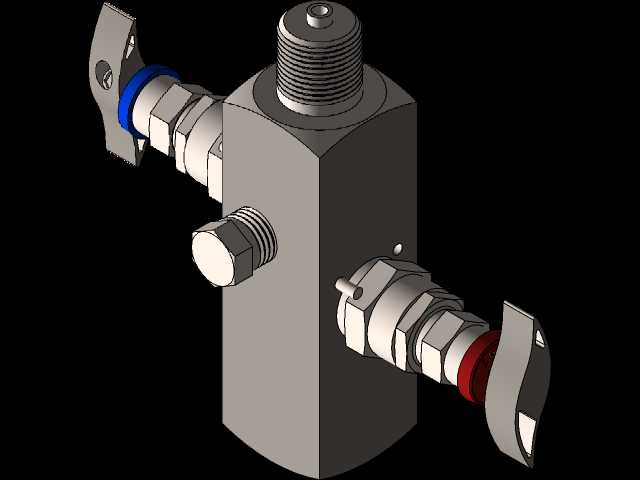

这款双阀排气歧管主要应用于工业流体管路系统的压力调控与排气支路分配场景，常见于化工流体输送、小型动力单元排气回路、实验室气路管控等工况中，承担着支路通断切换、排气泄压、介质流向分配的核心作用，能够在不中断主路介质输送的前提下完成支路排气、压力校准、取样检测等操作，有效提升管路系统的运维效率与运行稳定性。产品整体采用方正棱柱式主体结构设计，主体为一体化锻造成型的不锈钢材质，表面做精细抛光处理，既能够耐受常规工业介质的腐蚀，也能减少介质在腔体内的流动阻力，避免杂质在腔体内壁附着堆积。主体上下两端分别设置同轴的主路连接接口，下端为外螺纹接口用于接入主路管路，上端为内螺纹接口可适配压力表、泄压阀或者外接排气支路，两个侧面对称布置独立的控制阀组，分别对应不同的支路通路，每个阀组都配置了带防滑纹理的手柄，其中一侧手柄搭配红色标识圈、另一侧搭配蓝色标识圈，能够帮助运维人员快速区分不同阀位的控制通路，避免操作失误。阀组与主体之间采用卡套式密封连接结构，配合金属密封垫片实现高压工况下的无泄漏连接，侧方还预留了小型外螺纹接头，可用于接取压力检测装置或者临时排污管路。在设计过程中，优先考虑了安装空间的适配性，整体主体截面为规整方形，安装时可借助平面侧壁实现定位固定，避免阀体在管路压力波动下发生转动偏移；两个侧阀的手柄操作角度预留了足够的操作空间，即便在狭窄的管路排布场景中，也能顺利完成阀位的开关调节，不会与周边管路、支架发生干涉。整体安装边界紧凑，主路接口的同轴度公差控制在较高精度范围内，能够直接对接标准通径的工业管路，不需要额外加工过渡转接件；阀杆部位采用多重密封结构设计，在频繁开关操作的工况下也能长期保持密封性能，减少日常维护的密封件更换频率。阀体内部的流道做了圆弧过渡处理，介质从主路进入阀体后能够平缓分流到各个支路，避免直角流道带来的湍流冲击与压力损失，同时也能降低高速介质流动产生的管路振动与噪音。
