直列四缸内燃发动机透明结构展示

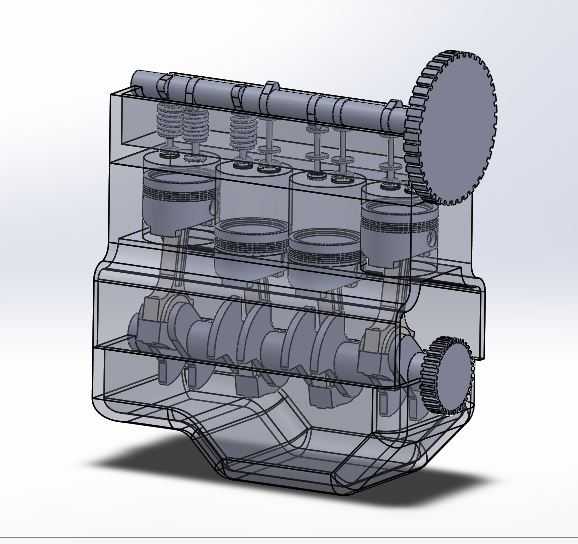

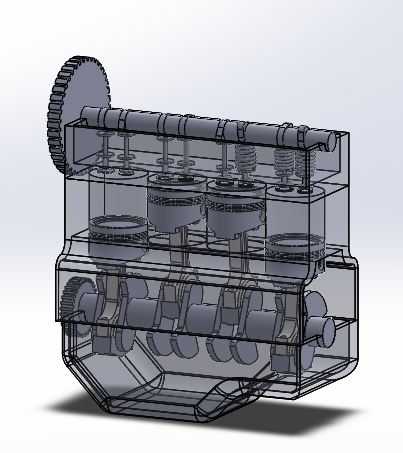

这款直列四缸内燃发动机结构模型，主要面向汽车动力系统教学、内燃机原理实训、动力机械研发验证等场景使用，可直观展示四冲程内燃机的完整工作逻辑，帮助学习者快速理解配气机构、曲柄连杆机构的协同运作原理，也可作为乘用车动力系统选型阶段的结构参考样件，辅助研发人员梳理动力单元的布局逻辑。从实际用途来看，该结构还原了民用乘用车最常用的直列四缸动力单元核心构造，覆盖了进气、压缩、做功、排气四个冲程对应的全部运动部件，能够清晰呈现凸轮轴驱动气门开闭、活塞往复运动带动曲轴旋转输出动力的完整过程，既可以用于职业院校机械类专业的课堂演示，也能作为汽车维修实训环节的结构认知教具，帮助从业者快速掌握发动机内部的部件配合关系。在功能特性上，模型采用半透明外壳设计，无需拆解即可观察到内部所有运动部件的位置与运动轨迹，顶部的凸轮轴通过正时结构与曲轴端齿轮联动，保证气门开闭时机与活塞运动位置精准匹配，四个气缸呈直列排布，每个气缸对应独立的进排气门与活塞连杆组件，曲轴采用全支撑结构设计，平衡块布局合理，能够抵消四缸机工作过程中的二阶振动，提升动力输出的平顺性，前端的正时齿轮清晰还原了动力传递路径，油底壳部分的轮廓也完全按照实际量产机型的布局设计，还原了润滑油存储区域的结构形态。从设计思路来看，该模型优先保证内部运动机构的装配关系准确性，所有部件的配合间隙都参考实际量产发动机的公差标准进行还原，既保证了结构展示的清晰度，也兼顾了运动仿真的可行性，半透明壳体的厚度经过优化，既能够清晰展现内部结构，也保留了发动机缸体的外部安装特征，包括缸盖螺栓位置、周边附件安装凸台等细节，方便使用者对照实际机型进行部件定位。在外形尺寸与安装边界上，该结构按照常规1.6L排量民用直列四缸发动机的比例进行设计，整体长度、宽度、高度比例符合量产机型的常规尺寸范围，进排气侧的布局预留了常规附件的安装空间，包括发电机、起动机、水泵等附件的安装位置都在模型上有所体现，曲轴输出端的连接法兰尺寸也符合常规乘用车变速箱的匹配边界，能够直观展示动力单元在整车前舱内的安装占用空间，为整车动力舱布局设计提供直观的参考依据。
