可自制卧式斯特林动力装置结构设计

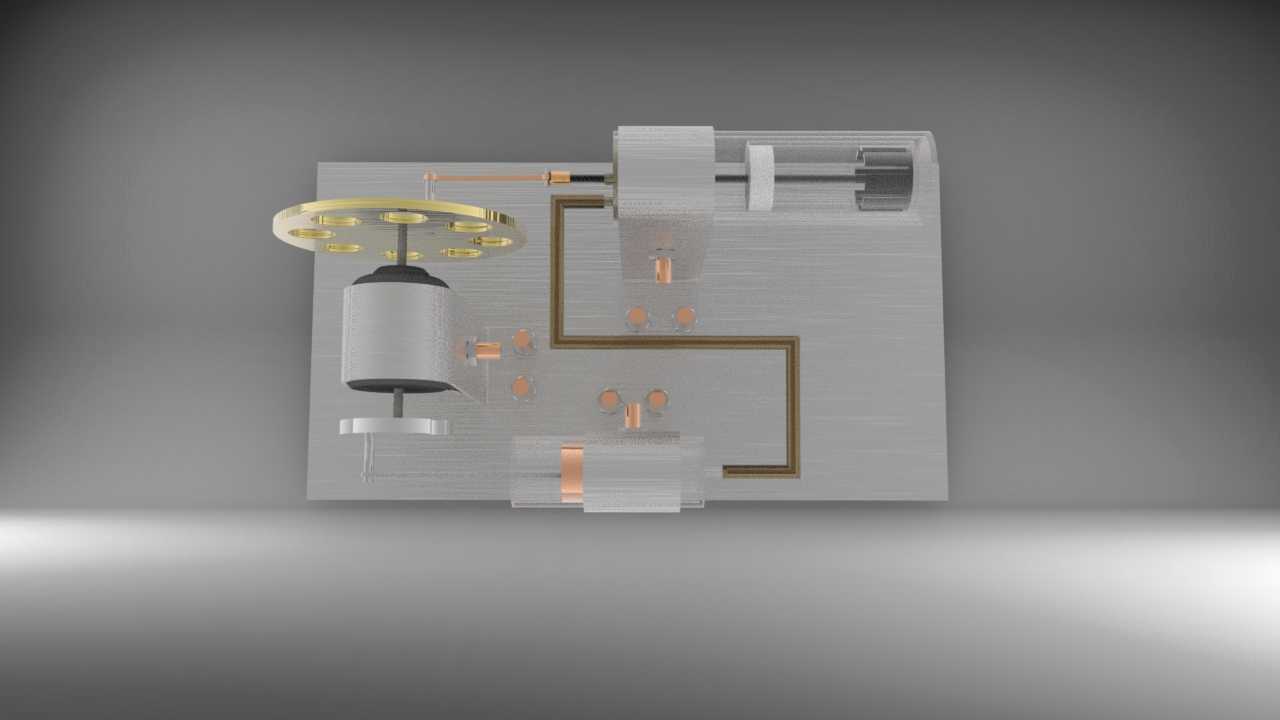

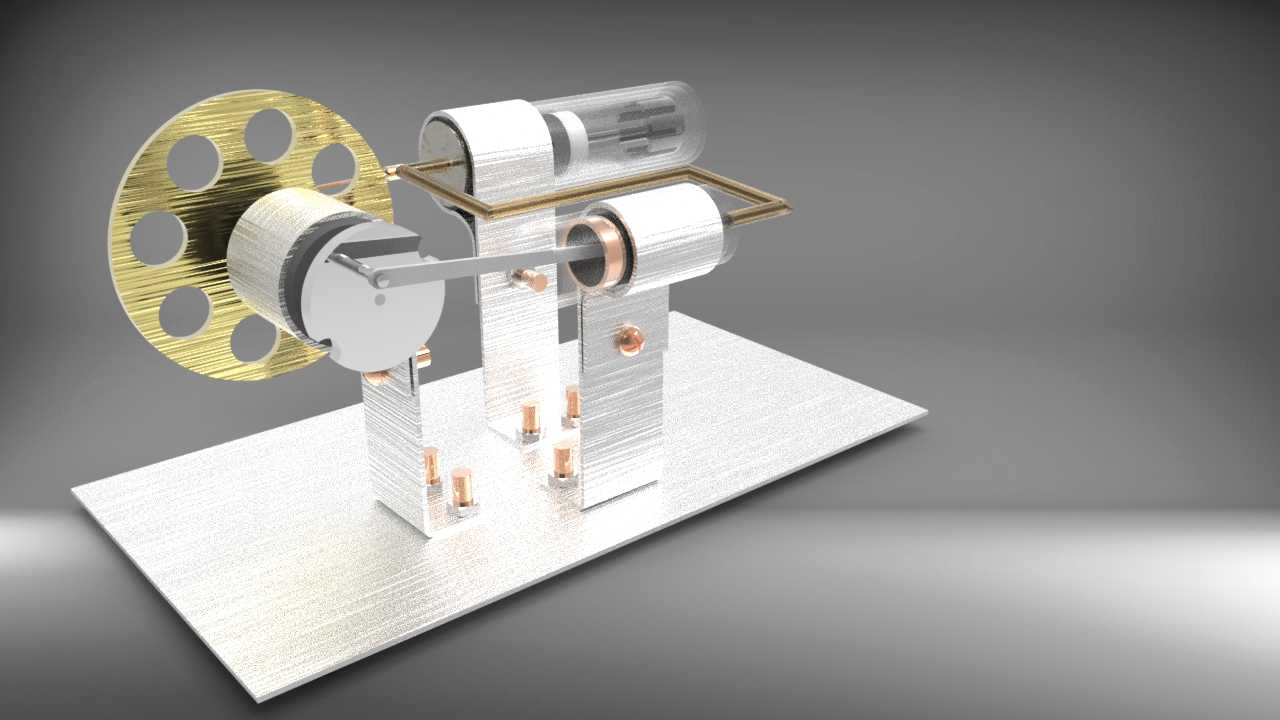

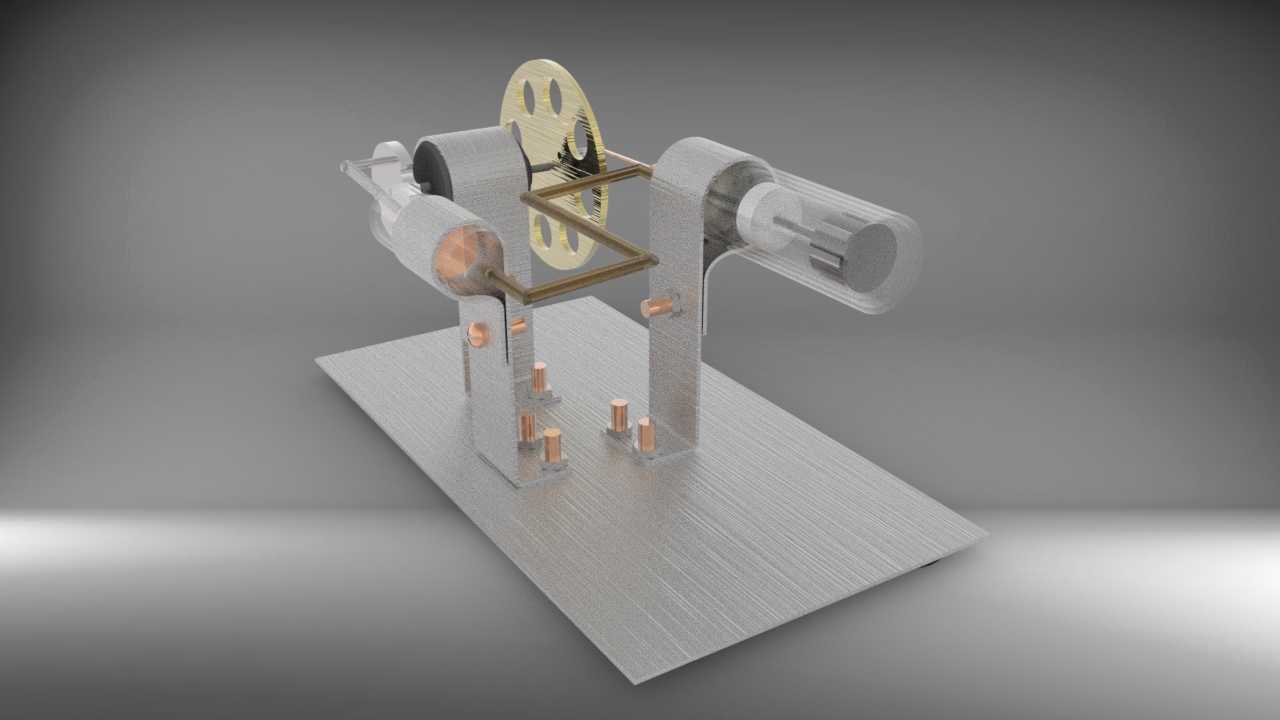

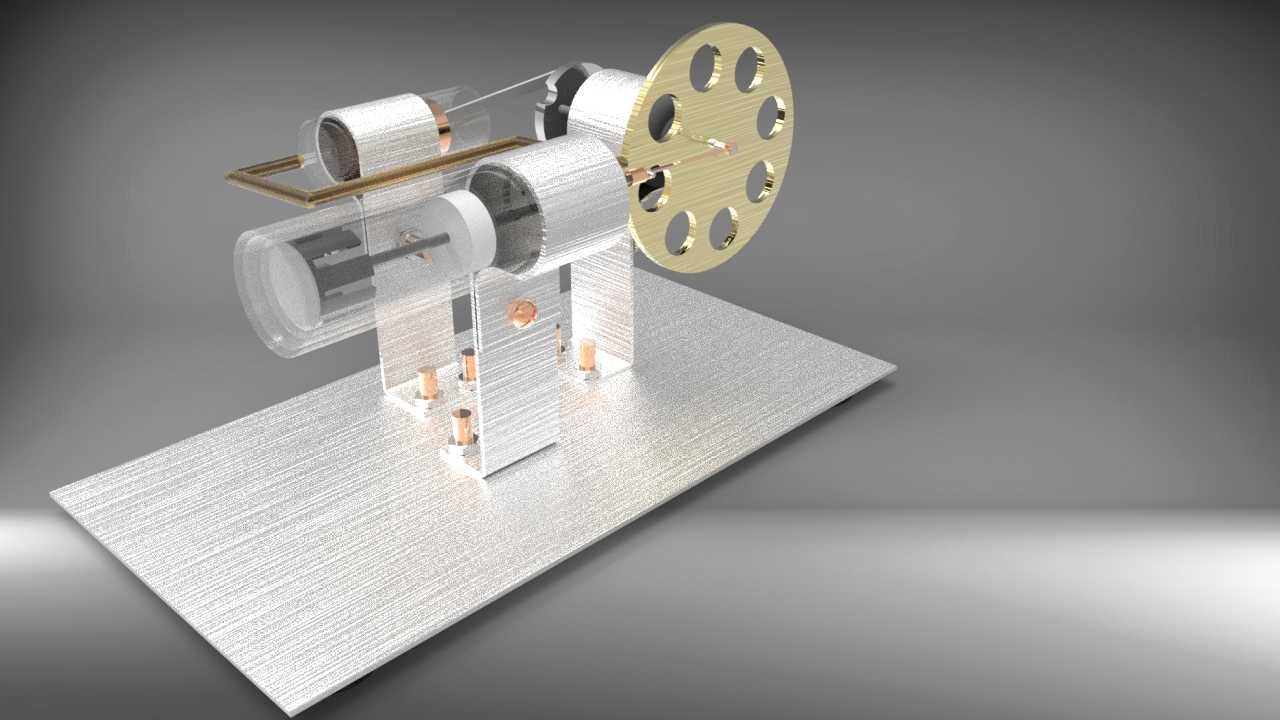

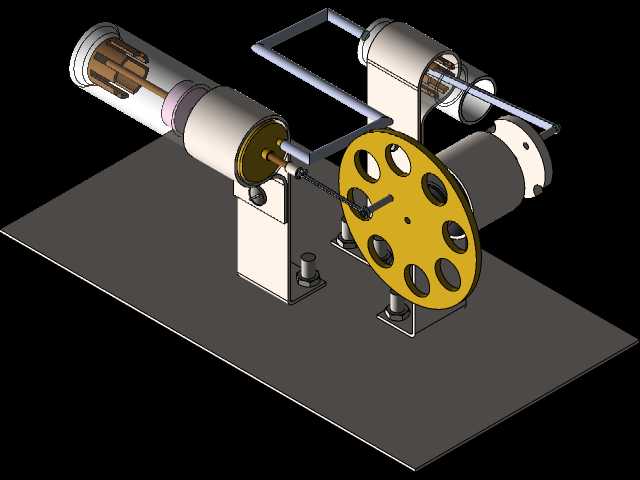

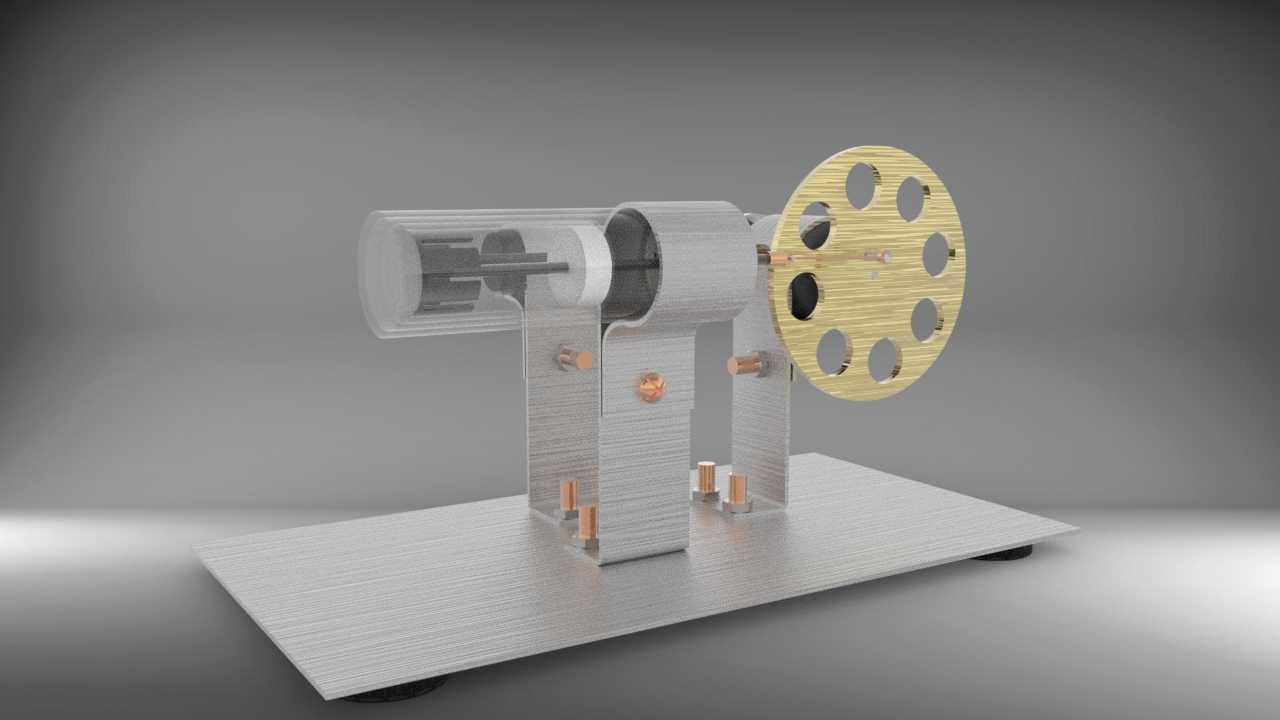

这款斯特林动力装置属于外燃式热力机械范畴，在教学演示、科创手工制作、小型动力科普场景中有着广泛的应用价值，既可以作为物理热能转化课程的具象演示教具，帮助学习者直观理解热功转换的完整循环过程，也能作为手工爱好者自制小型动力装置的参考结构，还可拓展应用于小型温差发电、低功率动力输出的实验场景中。装置采用卧式布局设计，整体以平整金属平板作为安装基座，所有功能组件均固定在基座平面上，安装边界清晰，基座预留了充足的固定孔位空间，既可以平稳放置在桌面完成演示，也能通过紧固件固定在实验台架上，适配不同的实验安装需求。整体结构的尺寸比例经过严谨校准，各传动部件的运动行程不存在干涉问题，飞轮、传动连杆、置换气缸、动力气缸的相对位置经过反复调试，能够保证热力循环过程中动力传递的顺畅性。装置核心功能是通过外部热源对气缸端进行加热，利用缸内工质受热膨胀、遇冷收缩的压差变化推动活塞做往复运动，再通过曲柄连杆结构将直线往复运动转化为飞轮的旋转运动，实现热能到机械能的稳定输出。设计过程中充分考虑了自制加工的可行性，所有结构件均采用常见的金属板材、棒材加工成型，没有特殊的异形非标零件，传动部位采用铜质衬套降低摩擦阻力，飞轮采用带镂空孔的圆盘结构，既能够储存足够的转动惯量保证运转平稳，也能有效控制整体重量，降低启动所需的最小温差。气缸部分采用透明筒体设计，可以直观观察到内部活塞的运动状态，配合外露的连杆传动结构，能够完整展示斯特林循环的每一个运动环节，非常适合用于原理展示。各连接部位采用标准紧固件进行装配，拆卸调整十分便捷，用户可以根据实际加工的零件精度微调气缸与传动组件的相对位置，保证活塞运动的同轴度，降低运转过程中的卡顿与漏气风险。装置的动力输出端可以根据需求拓展连接小型负载，比如微型发电机、小型传动机构等，完成不同的实验拓展目标，整体结构兼顾了原理展示性、加工可行性与运转稳定性，不管是用于教学演示还是个人手工制作都有很高的参考价值。
