钢管弯制卡丁车防滚车架底盘结构

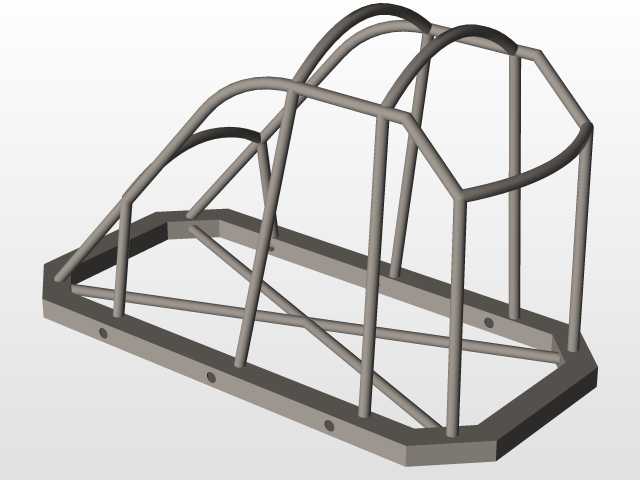

　　该结构以小型娱乐卡丁车的承载底盘和乘员防护笼为核心进行搭建，整体采用圆管杆件焊接成型的思路，适合用于场地休闲车、教学实验车、轻量化越野小车或自制车辆方案的结构验证。模型中下部为近似矩形的底盘边框，边框在前端和后端做了切角处理，可减少端部尖角对装配、搬运和通过性的影响；底盘边框上预留有若干安装孔位，用于后续固定动力单元、座椅、转向机构、踏板组件、电池或电控元件。底盘内部布置了多根斜向撑杆，杆件并非简单平行铺设，而是根据受力路径形成交叉支撑，使底板框架在扭转、制动和侧向加速时具备更好的刚度。

　　上部防滚笼由多段弯曲圆管和直立支撑管组成。顶部主拱管沿乘员舱上方形成连续弧线，前后方向通过斜管与底盘边框连接，左右两侧则由竖向立柱和侧向斜撑构成封闭传力路径。这样的布置在车辆发生侧翻时，可让冲击载荷从顶部弯管经立柱、斜撑传递到底盘边框，再分散到整个车架，而不是集中在某一根管件上。前部斜管从底盘前侧向上延伸至驾驶舱上方，兼顾车头轮廓和前部支撑；后部杆件围绕乘员背部区域形成防护边界，同时为发动机、后桥或尾部附件留出安装空间。

　　从设计思路看，这类车架重点不在于复杂曲面外观，而在于管件中心线、弯管半径、节点交汇和焊接可达性。圆管截面在各个方向上的抗弯能力较均衡，适合承受防滚架常见的空间复合载荷；弯管过渡能够降低尖角处的应力集中，也让杆件在乘员头部、肩部和腿部周围形成更合理的安全边界。建模时需要特别控制管端相贯线，保证相邻管件在节点处贴合，避免实际焊接时出现过大间隙。斜撑与底框的交点应尽量靠近载荷输入位置，例如悬架安装点、座椅固定点和转向支撑点，以缩短力流路径。

　　在实际用途上，该底盘可作为非道路小型车辆的骨架，外部覆盖件、车壳、地板和防护板均可依附主框架安装。底盘下部平面为动力传动、制动管路和线束布置提供基础面；乘员舱内部需要在三维环境中继续校核座椅靠背、方向盘、安全带锚点和踏板位置，确保人体活动空间不与防滚管干涉。若用于场地卡丁车，车架还应结合轮距、轴距、重心高度和悬架硬点继续细化；若用于教学或样机展示，该结构能够直观体现空间桁架、管材弯曲和焊接车架的基本构成。

　　外形边界方面，底盘长度方向决定轴距和前后悬置的布置范围，宽度方向需容纳座椅、乘员肩部以及侧防护结构；上部防滚拱的最高点构成整车通过高度和翻车保护空间，前斜管的角度影响驾驶员进出和前部覆盖件造型。安装边界上，底框孔位应与实际螺栓规格、垫片尺寸和焊接螺母位置匹配，管件交汇处要预留焊接操作空间，弯管内侧需考虑最小弯曲半径，防止制作时出现褶皱或截面塌陷。整体结构强调轻量、开口开阔、便于观察和改装，适合在车辆概念阶段进行空间布置、杆件走向和安全笼形态的验证。
