行星轮系紧凑型齿轮传动箱结构

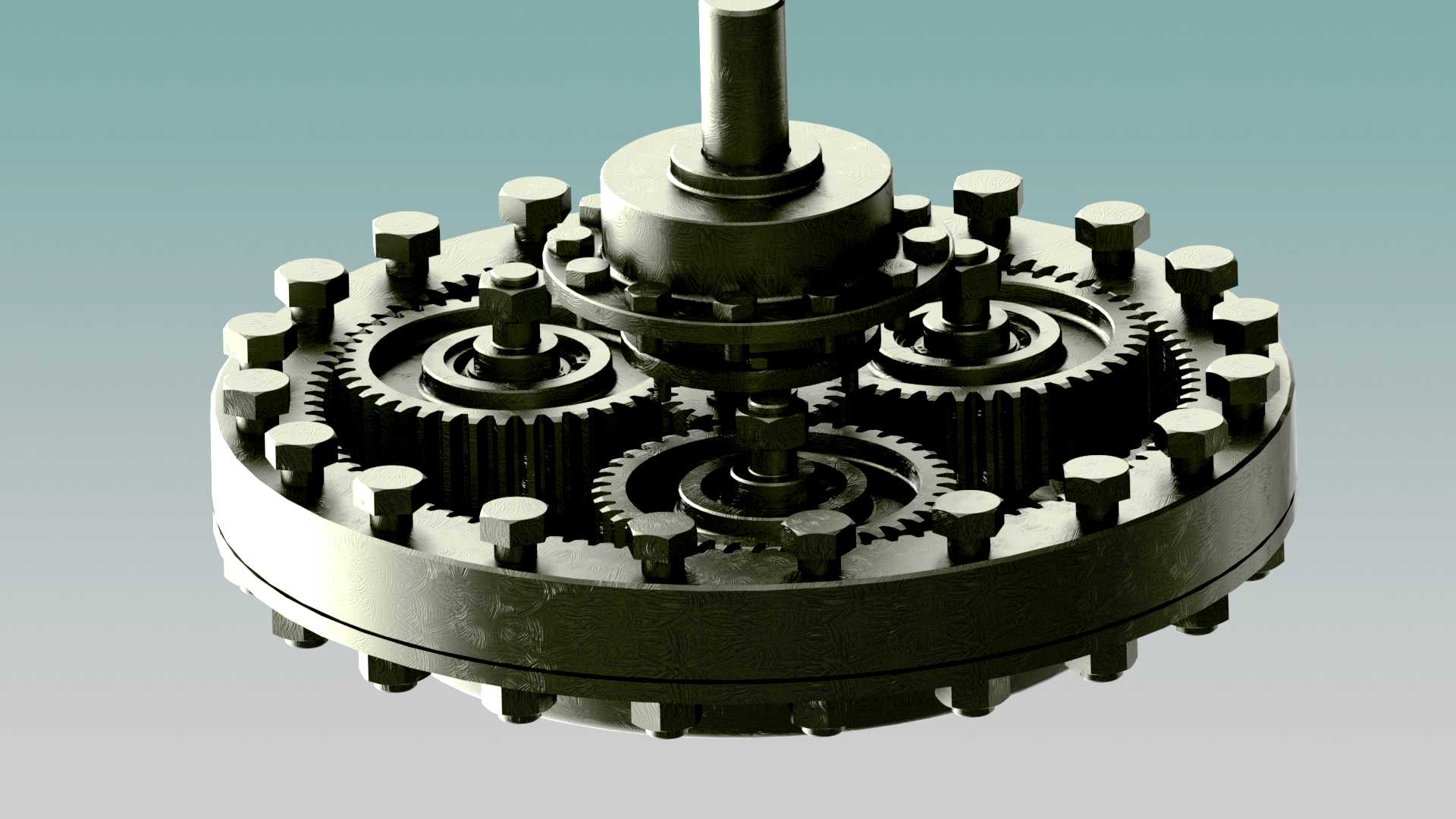

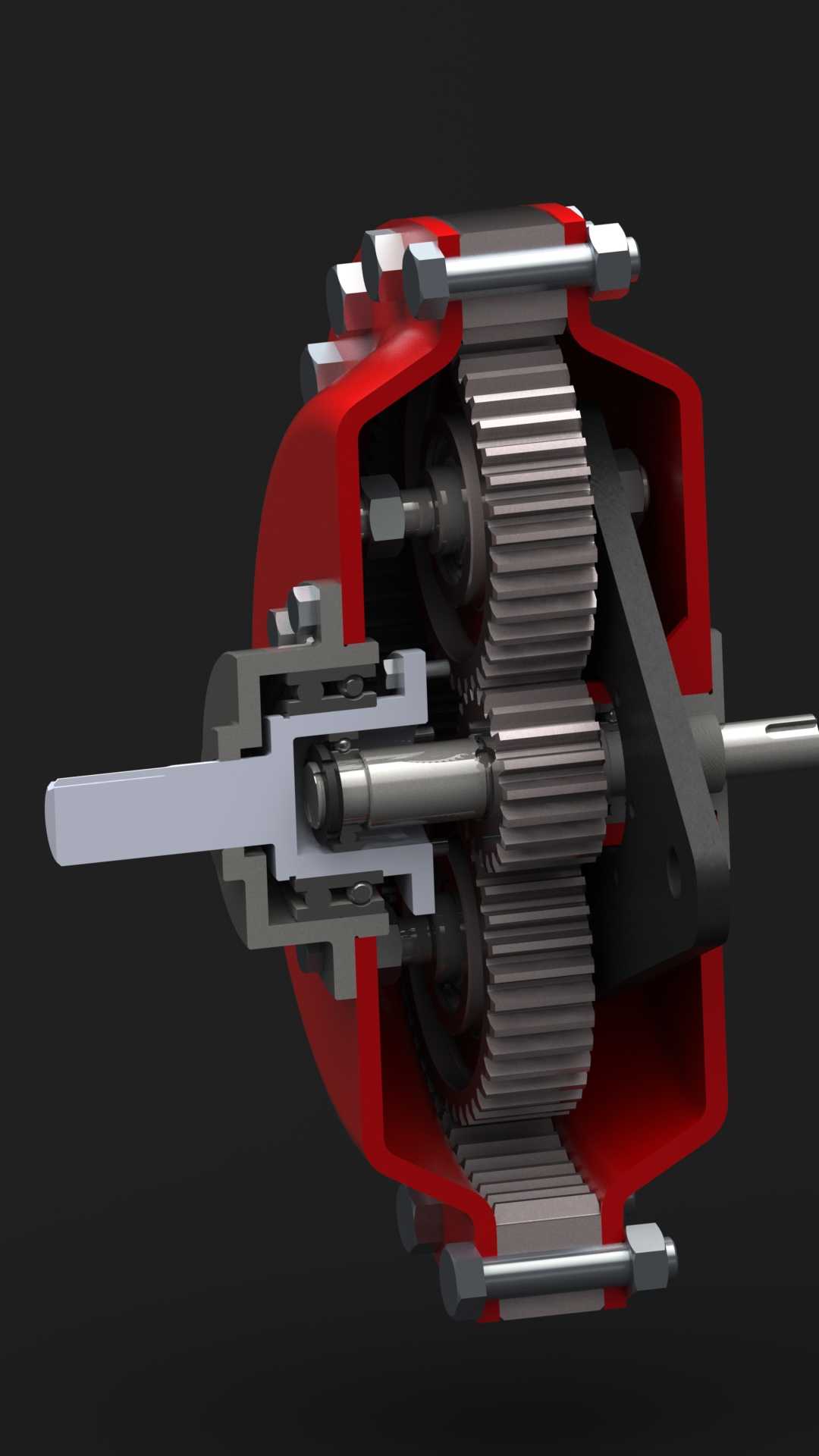

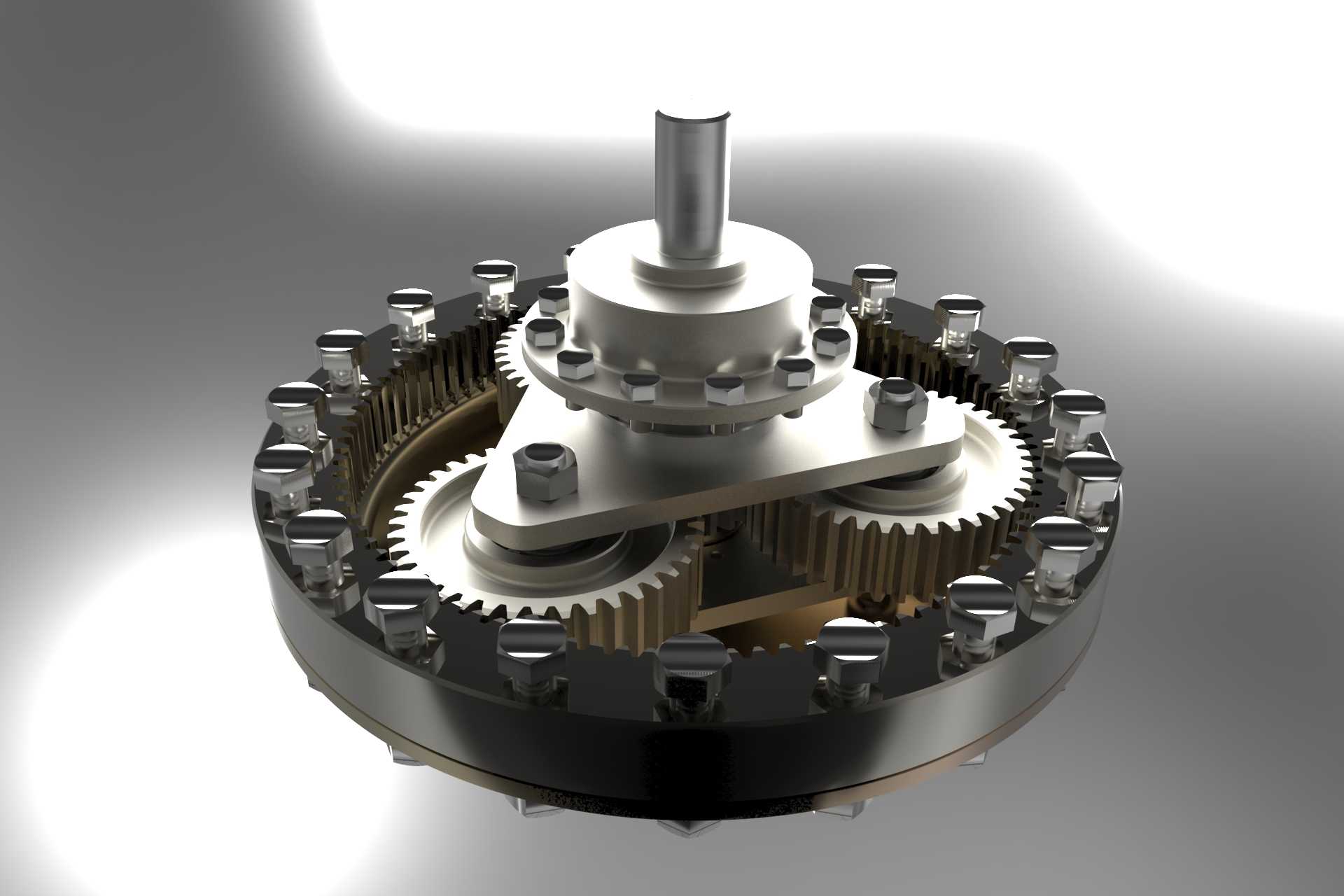

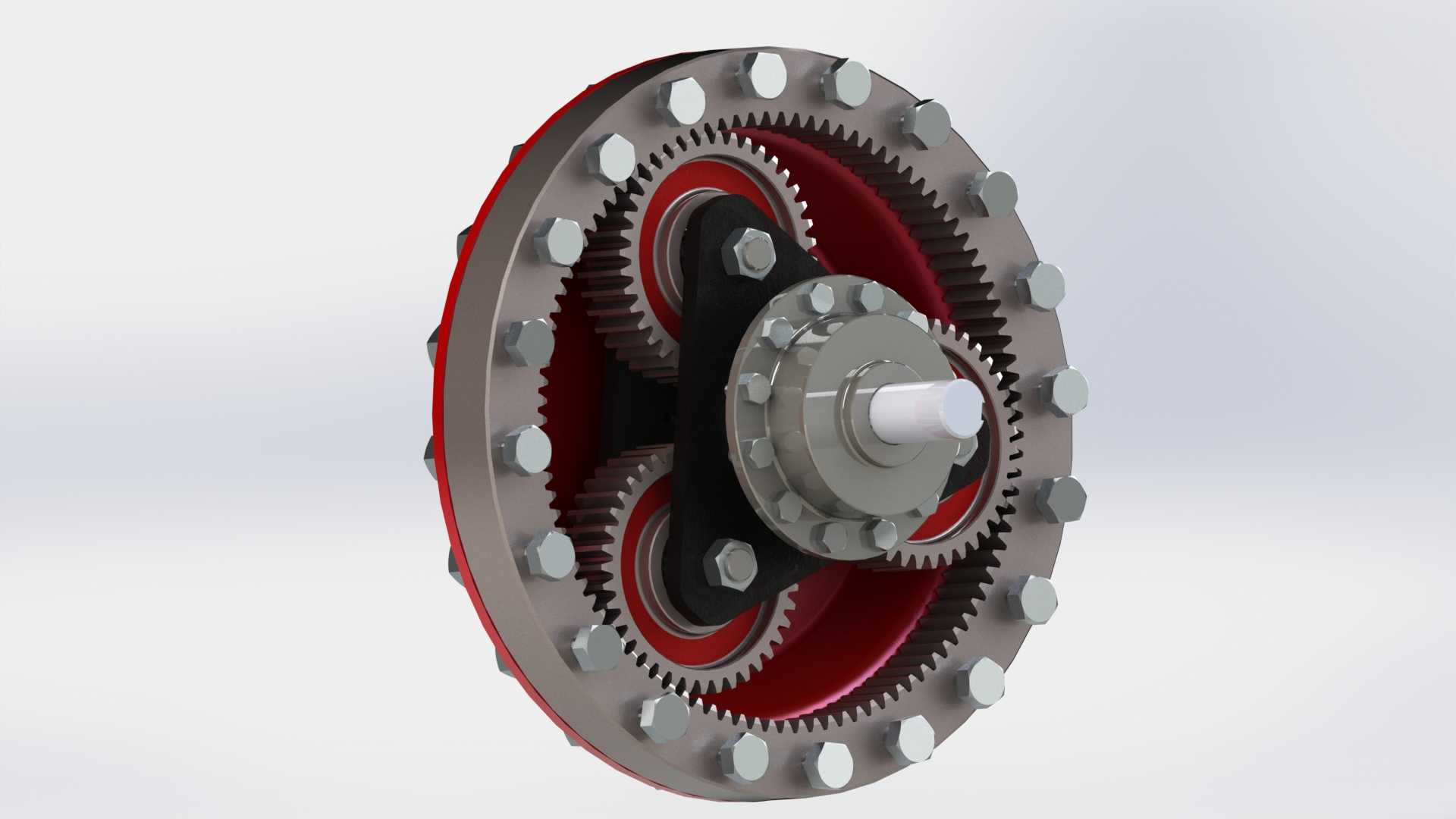

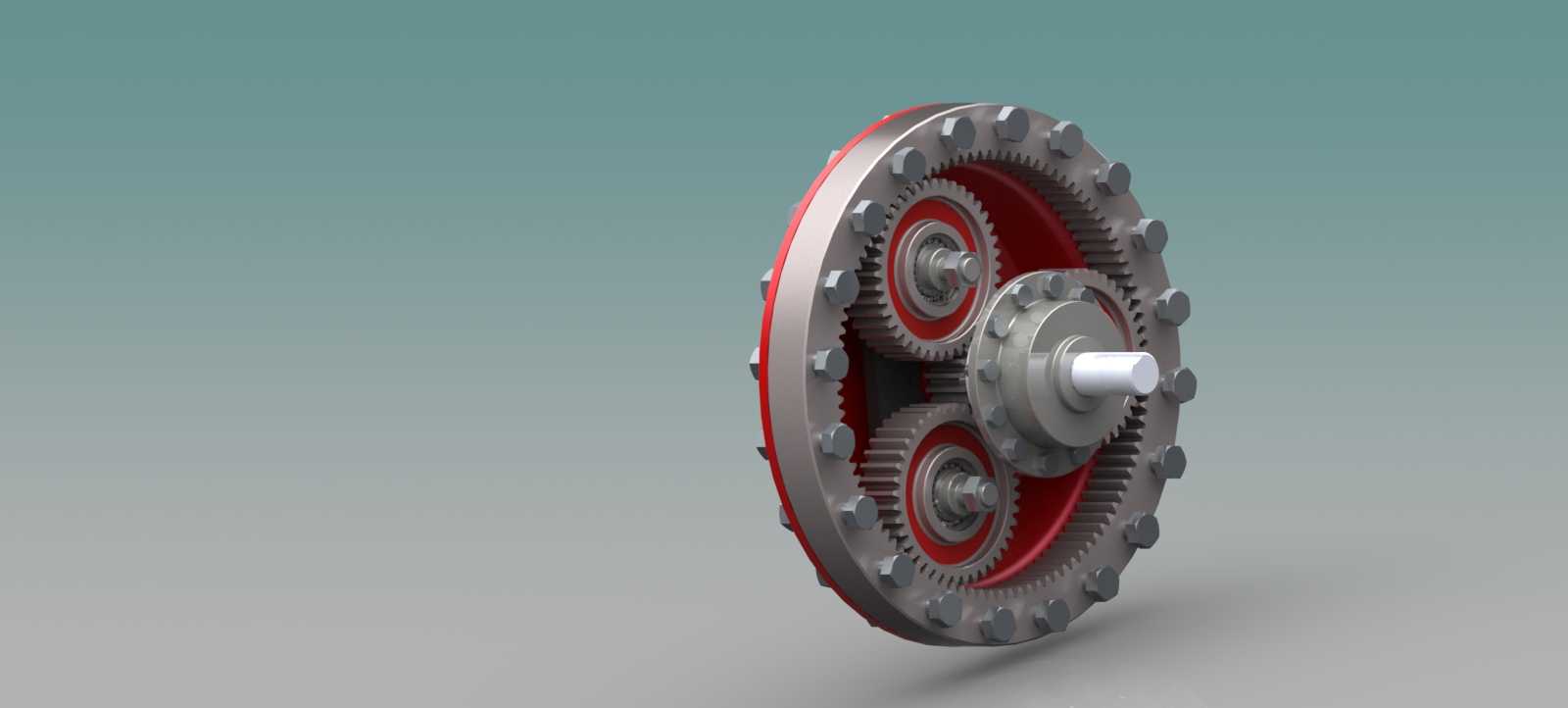

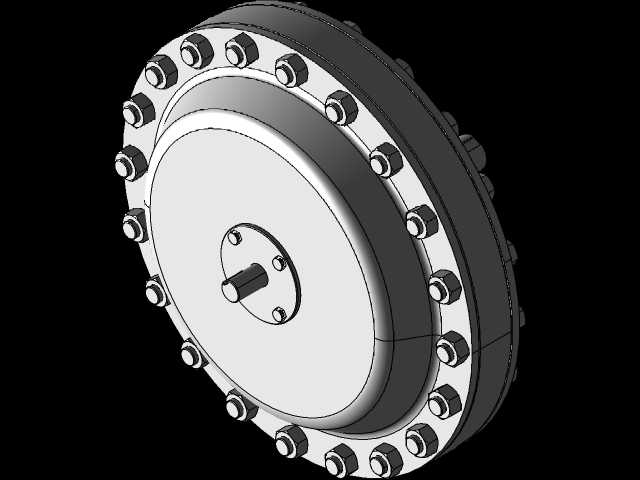

这款行星结构齿轮传动箱，是机械传动系统中实现扭矩放大、转速匹配的核心部件，广泛应用在工业机器人关节驱动、新能源车辆动力传输、自动化生产线输送单元、精密机床进给机构、航空航天伺服作动系统等对传动精度、承载能力、安装空间有严苛要求的场景中，能够在紧凑的安装空间内实现大传动比的动力传递，有效降低驱动端的负载压力，保障整套动力系统运行的平稳性与可靠性。从实际功能来看，该齿轮箱采用经典的NGW型行星轮系布局，中心太阳轮对接输入轴，动力输入后通过周向均布的三个行星轮实现分流传递，行星轮同时与太阳轮、外圈固定内齿圈啮合，最终通过行星架将汇总后的动力向外输出，相比传统平行轴齿轮传动结构，同传动比、同承载能力下体积可缩小40%以上，重量降低35%左右，传动过程中多齿同时啮合的特性让整体承载能力更强，运行噪音更低，传动效率可稳定保持在96%以上，能够适配连续长时间高负载的工业运行工况。在设计思路上，这款齿轮箱充分考虑了安装适配性与维护便捷性，输入轴采用标准圆柱轴伸结构，可通过键连接、抱紧连接等多种方式与伺服电机、步进电机等驱动单元快速对接；外圈采用法兰式安装结构，周向均布的高强度连接螺栓可直接将箱体固定在设备安装基面，无需额外设计复杂的安装支座，大幅降低下游设备的设计与装配成本；内部轮系均采用渐开线圆柱直齿齿形，加工工艺成熟，齿部经过硬化处理后具备优异的耐磨性能与抗冲击能力，行星轮通过轴承安装在行星架的定位销轴上，运转过程中可自动补偿微小的加工与装配误差，保障轮系啮合的顺畅度。从安装边界来看，该齿轮箱整体为圆柱式外形结构，轴向尺寸紧凑，径向轮廓规整，安装时仅需预留对应直径的圆形安装空间即可，输入轴与输出端保持严格的同轴度设计，无需额外调整对中精度，适配各类对安装空间有严格限制的紧凑型设备布局；箱体端盖采用分体式密封结构，可有效阻挡外界粉尘、水汽进入箱体内部，同时避免内部润滑脂泄漏，能够在多粉尘、轻度潮湿的工业车间环境中长期稳定运行，无需频繁拆解维护。
