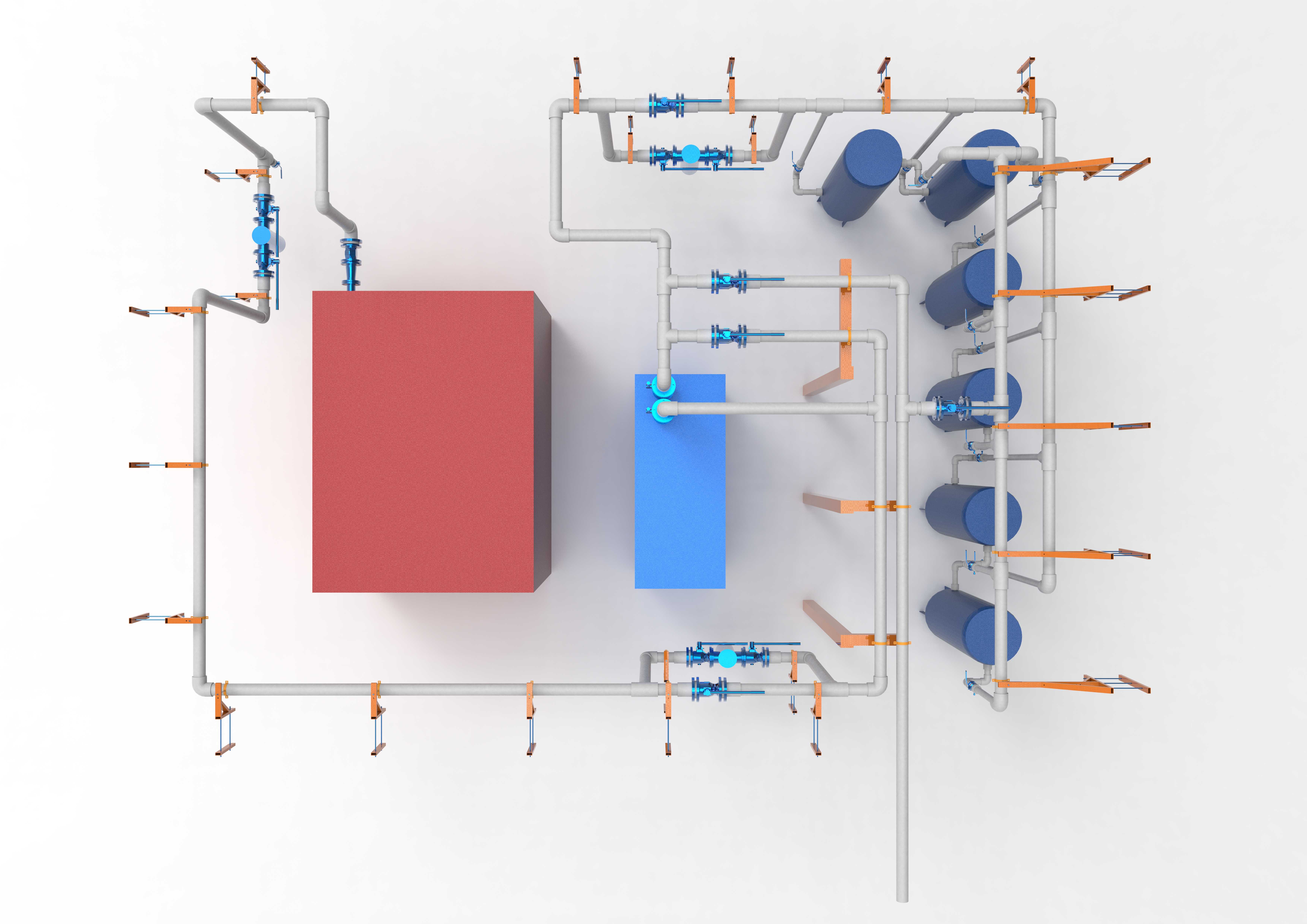

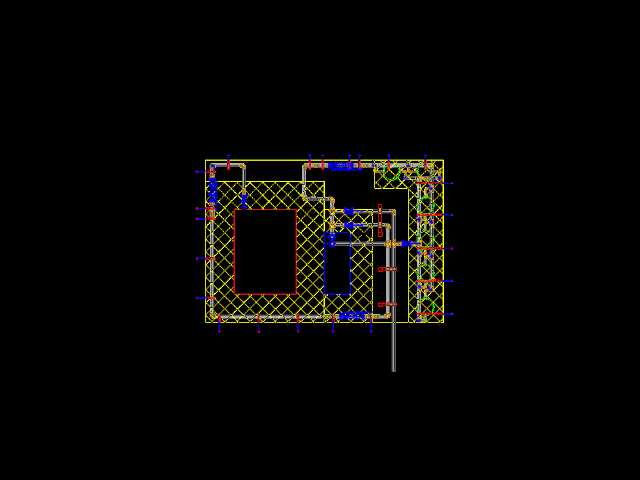

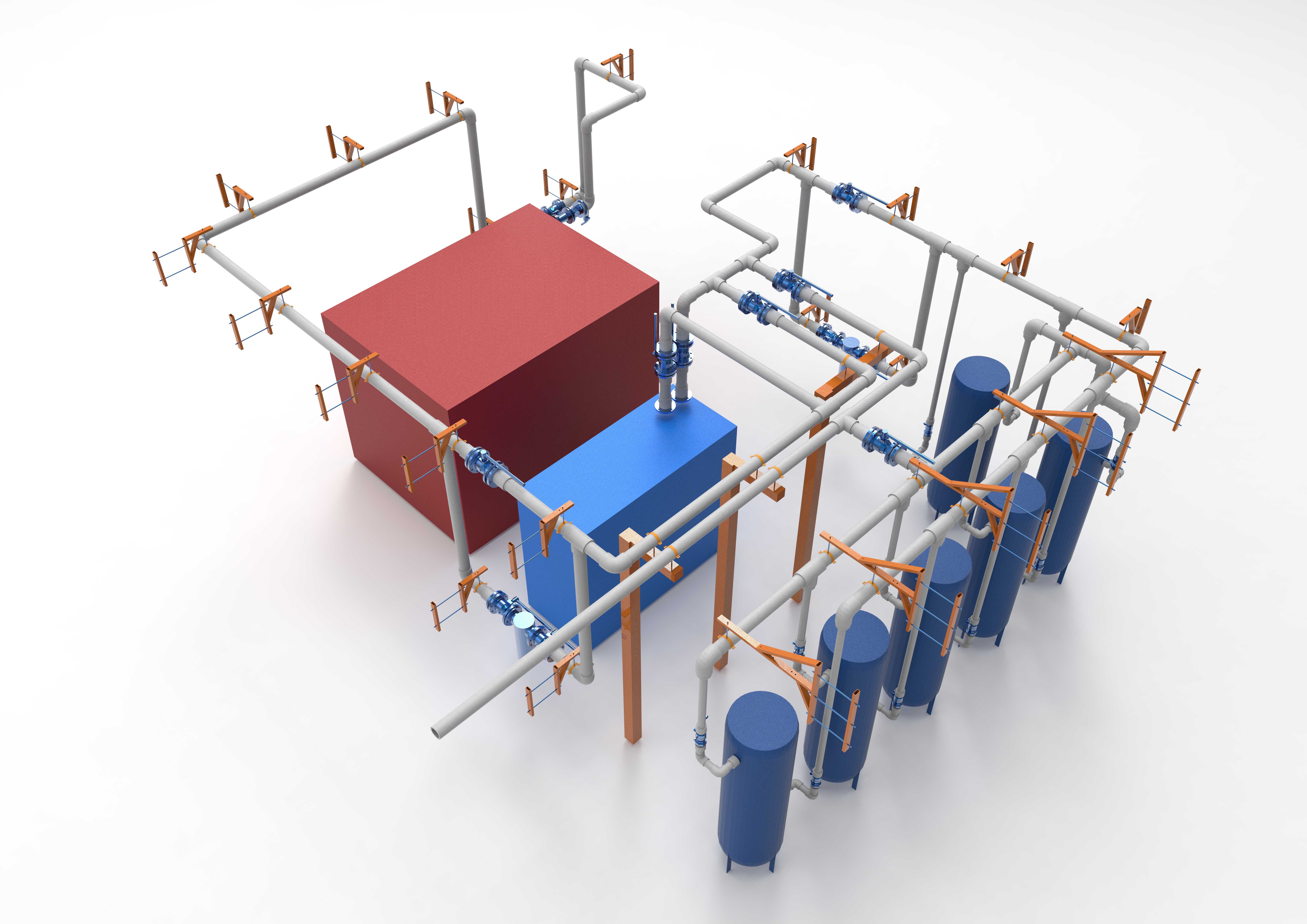

空压机上游配套生产装置结构设计

这套装置是塑料空压机生产环节的核心上游配套单元，主要服务于气动动力设备的前置生产配套场景，在空压机整机制造的产线布局中，承担着气源预处理、管路衔接、功能模块集成的关键作用，是连接前端动力供给与后端空压机组装工序的重要载体。从实际应用场景来看，该装置适配中小型塑料空压机的量产装配需求，可布置在车间内部的组装工段旁，无需额外搭建大型基建配套，整体布局紧凑，能够充分利用车间的边角空间完成布设，不会占用主组装线的核心作业区域。在实际用途层面，该装置整合了空压机上游生产所需的管路排布、预留接口定位、防护框架搭建等功能，装置内部预留了充足的管线布设空间，不同功能的管路按照介质流向做了分层排布，避免了气路、水路管线交叉干扰的问题，同时框架上预留的标准化安装位，可直接对接后续空压机核心部件的装配工位，减少生产过程中的管线二次改造成本。从功能特性来看，装置外围采用网格状防护框架设计，既能够对内部排布的精密管线形成有效防护，避免生产过程中物料搬运、人员走动对管线造成磕碰损伤，又不会遮挡内部管线的走向，方便日常运维过程中快速排查管线漏点、更换老化密封件。装置的管线接口全部采用标准化快装结构设计，对接不同规格的空压机部件时无需额外加工转换接头，能够大幅缩短单台设备的组装耗时。在设计思路上，整套装置遵循功能优先、布局集约的原则，首先根据塑料空压机的生产工艺流程，梳理出上游环节所需的介质流向、操作空间、维护通道三大核心需求，将高频操作的阀门、接口全部布置在装置靠近主通道的一侧，操作人员无需进入装置内部即可完成常规的参数调整、管路对接操作；将需要定期维护的过滤、调压部件布置在装置外侧的易拆卸位置，更换配件时无需拆解整体框架。同时设计阶段充分考虑了不同规格空压机的适配性，框架上预留了多组可调节的安装孔位，可根据生产的空压机型号灵活调整内部模块的安装位置，无需重新加工整体框架。从外形尺寸与安装边界来看，装置整体采用矩形布局，长宽比例适配常规车间的通道宽度，安装时仅需在地面预留平整的硬化区域即可，无需做额外的地基预埋，装置外侧预留了不小于六十厘米的操作维护通道，既保证人员操作有充足的活动空间，又不会过度占用车间的有效生产面积，装置顶部预留的吊装点位，可直接通过车间行车完成整体移位，方便后续产线调整时快速搬迁布设。
