径流式涡轮增压泵结构设计方案

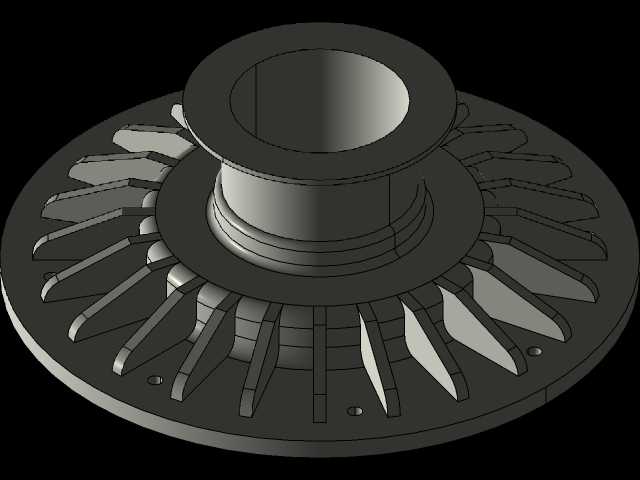

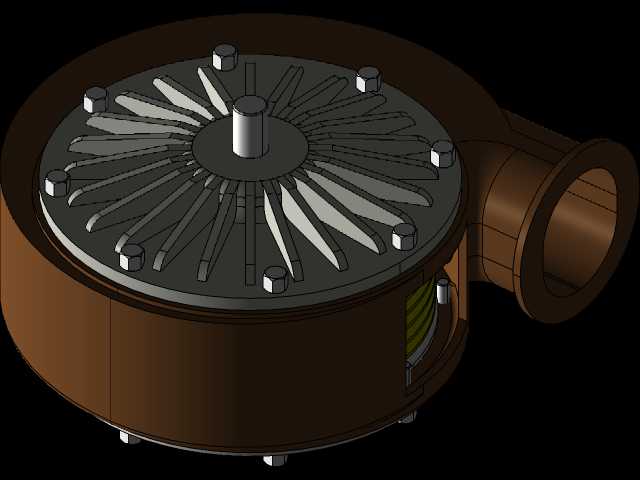

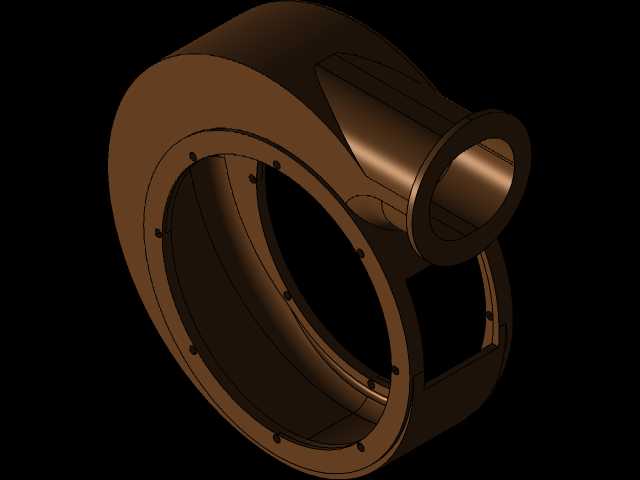

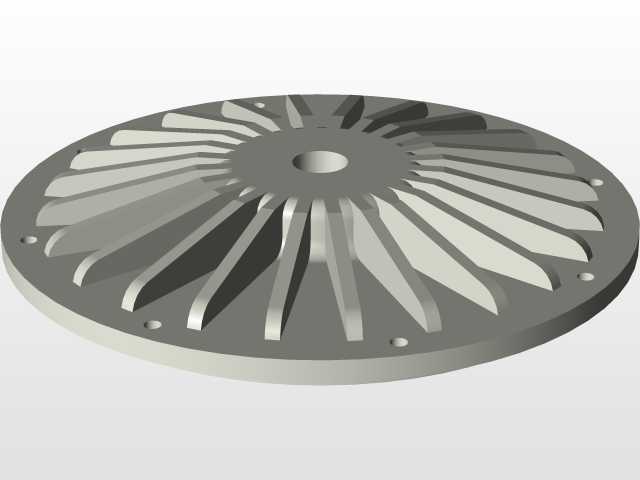

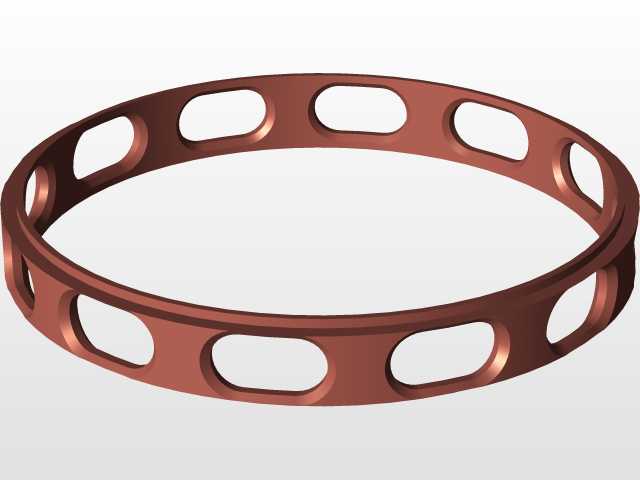

该款径流式涡轮增压泵主要面向小流量高扬程的流体输送场景，可配套用于小型动力装置进气增压、工业循环管路高压流体输送、实验台架流体动力供给等工况，能够在紧凑的安装空间内实现稳定的流体增压输出，适配对设备体积、重量有严格限制的集成式动力单元配套需求。设备核心功能是通过高速旋转的叶轮将输入的轴功转化为流体的压力能与动能，利用涡轮端与泵端的同轴直连结构，可回收流体余压驱动叶轮运转，也可外接动力源实现主动增压，在运行过程中能够保证流体输出压力平稳，压力脉动控制在较低区间，避免对后端管路及配套设备造成冲击。从设计思路来看，整体采用蜗壳式径向进出流结构，叶轮采用后弯式叶片设计，叶片沿轮毂周向均匀排布，可有效降低流体在叶轮流道内的流动损失，提升叶轮的水力效率；泵体上下端盖采用周向均布的紧固件实现密封连接，端盖与涡壳的配合面设置密封安装槽，可适配不同压力等级的密封件，满足不同输送介质的密封要求；侧方的进出流接口采用标准法兰连接结构，能够直接与同通径的工业管路对接，无需额外制作转换接头，降低现场安装的适配成本。在外形尺寸与安装边界方面，整体结构采用轴对称布局，主体为圆柱状涡壳结构，侧方伸出的进出流接口沿涡壳切线方向布置，安装时可根据管路走向选择水平或垂直安装姿态，底部预留的安装支脚可直接固定在安装基座上，安装孔位采用标准化间距设计，能够适配多数通用泵类安装基座的孔位要求；设备的轴向尺寸与径向尺寸经过紧凑化优化，在保证叶轮有足够流道过流面积的前提下，尽可能压缩整体体积，转动部件与壳体之间的间隙经过精准校核，既避免运转过程中出现动静部件碰磨，又能减少间隙泄漏带来的效率损失。结构设计中充分考虑了日常维护的便捷性，拆卸端盖紧固件即可直接取出叶轮组件进行清理或更换，无需拆解整体管路连接，能够大幅缩短设备维护的停机时间；涡壳内部流道采用顺滑过渡的曲面设计，无明显的折角与突变截面，可减少流体在流道内的涡流损失，同时降低含杂质流体对壁面的冲蚀磨损，提升设备在复杂介质工况下的使用寿命。
