配套柴油发动机的OH2离心水泵机组

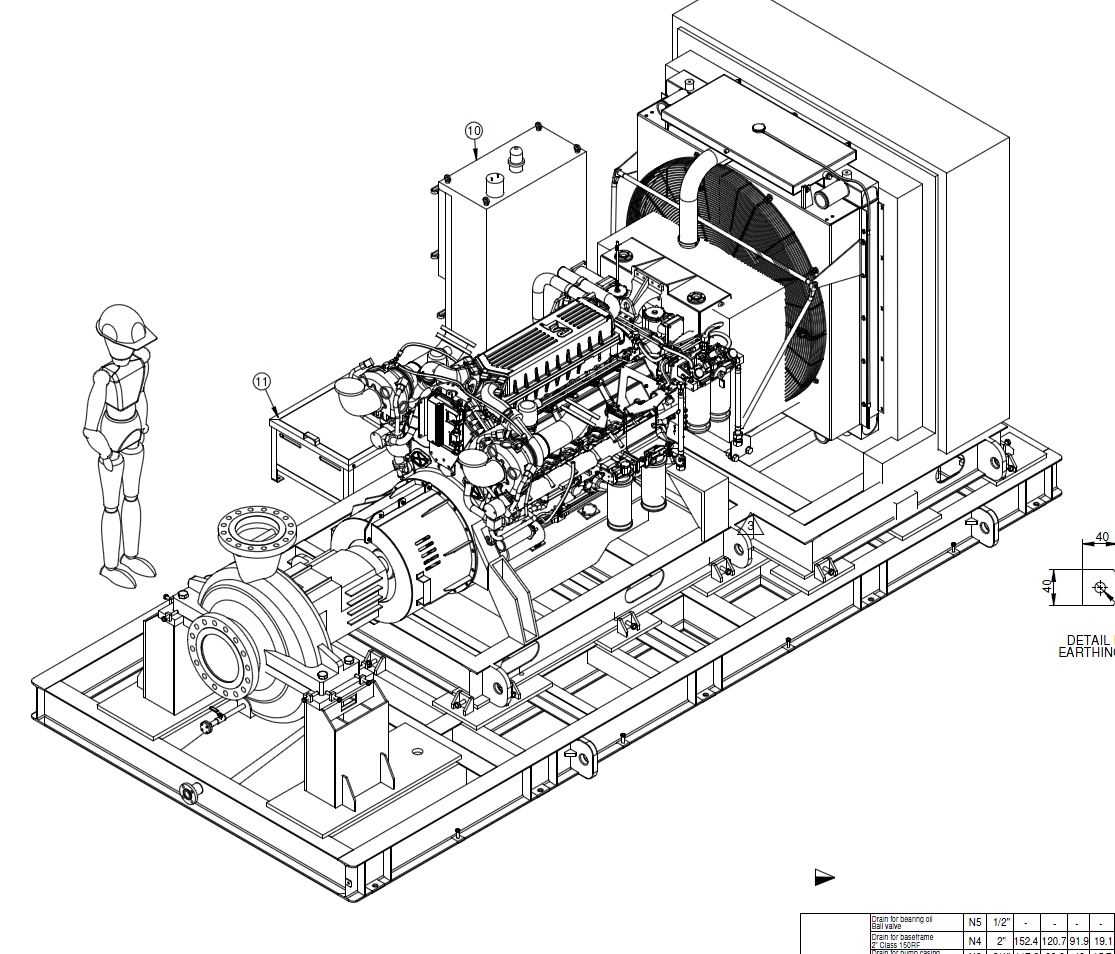

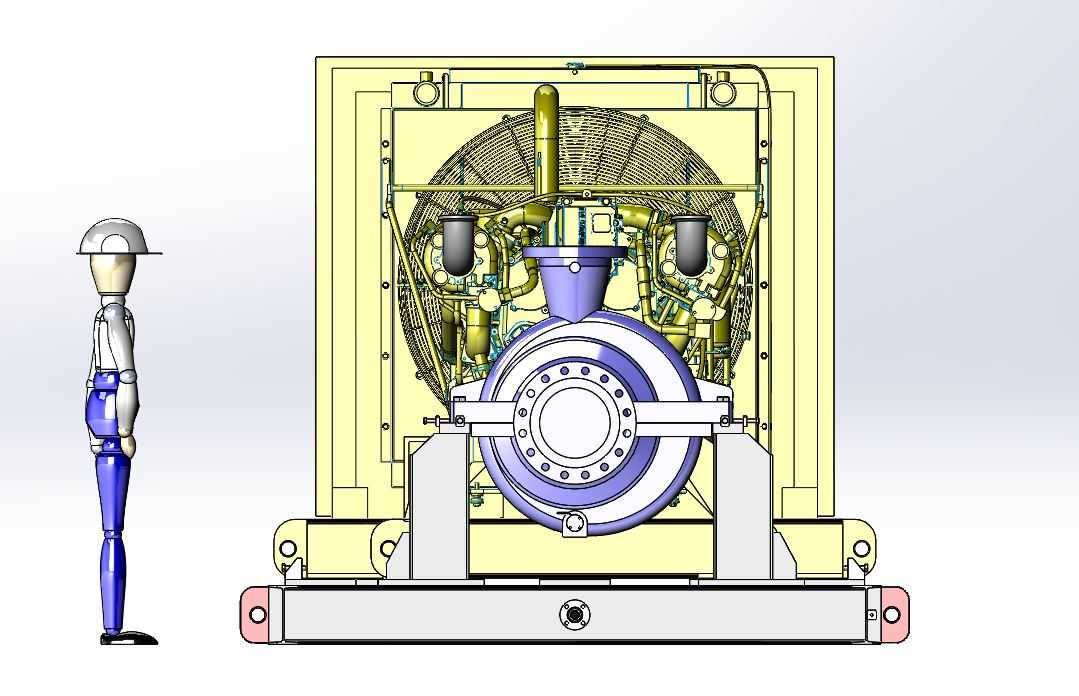

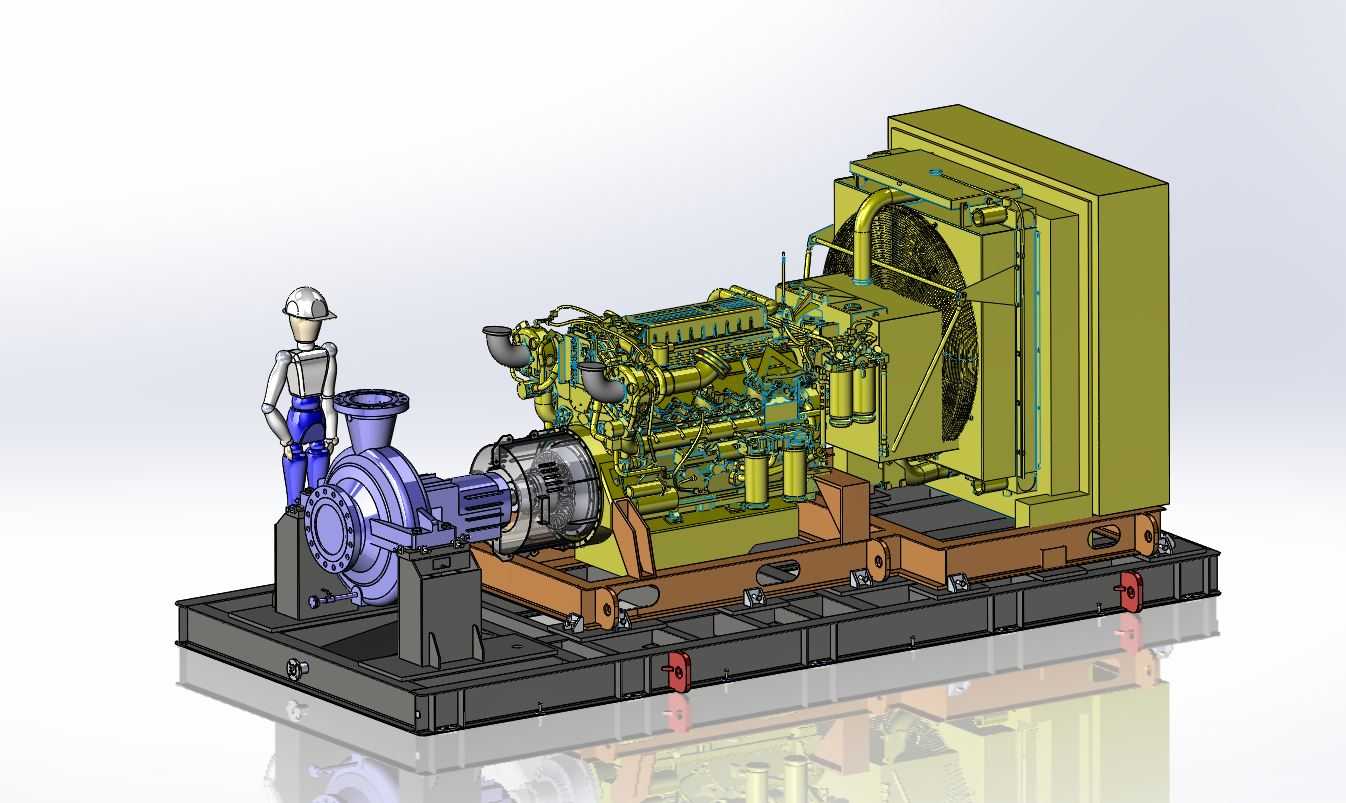

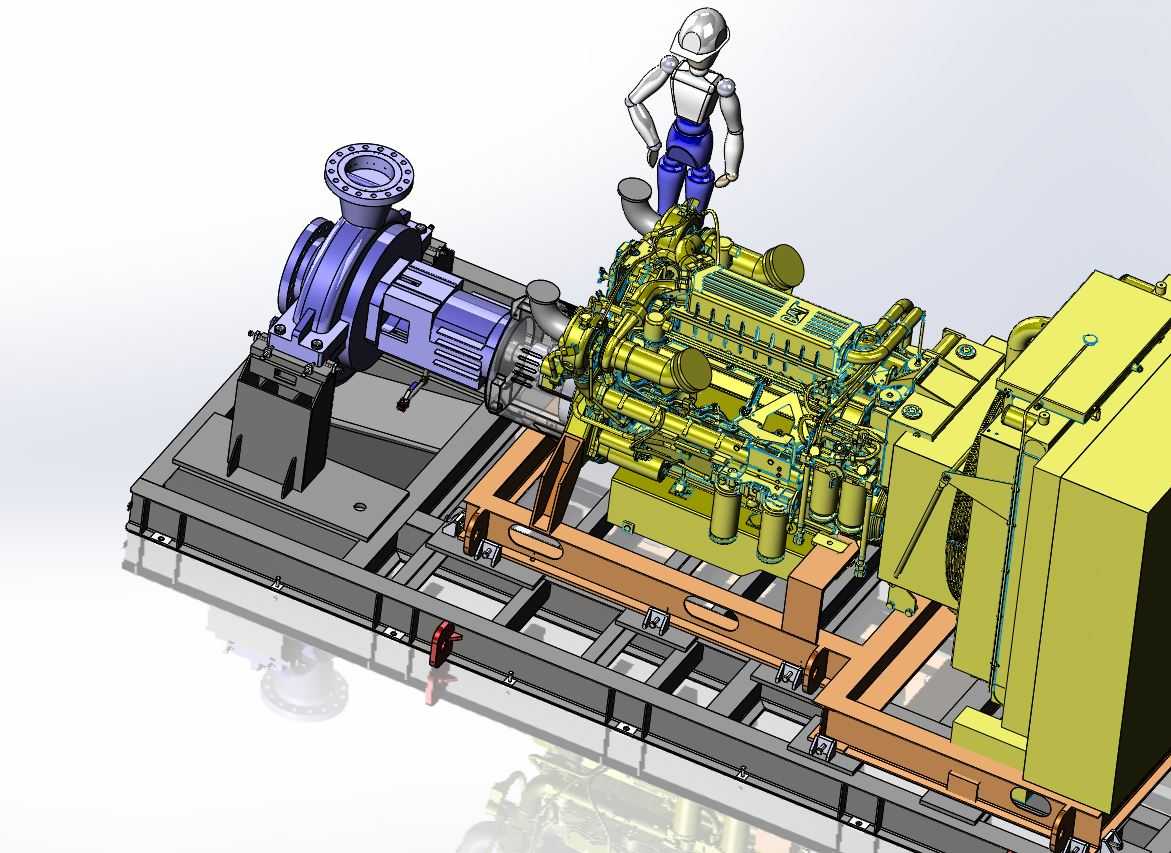

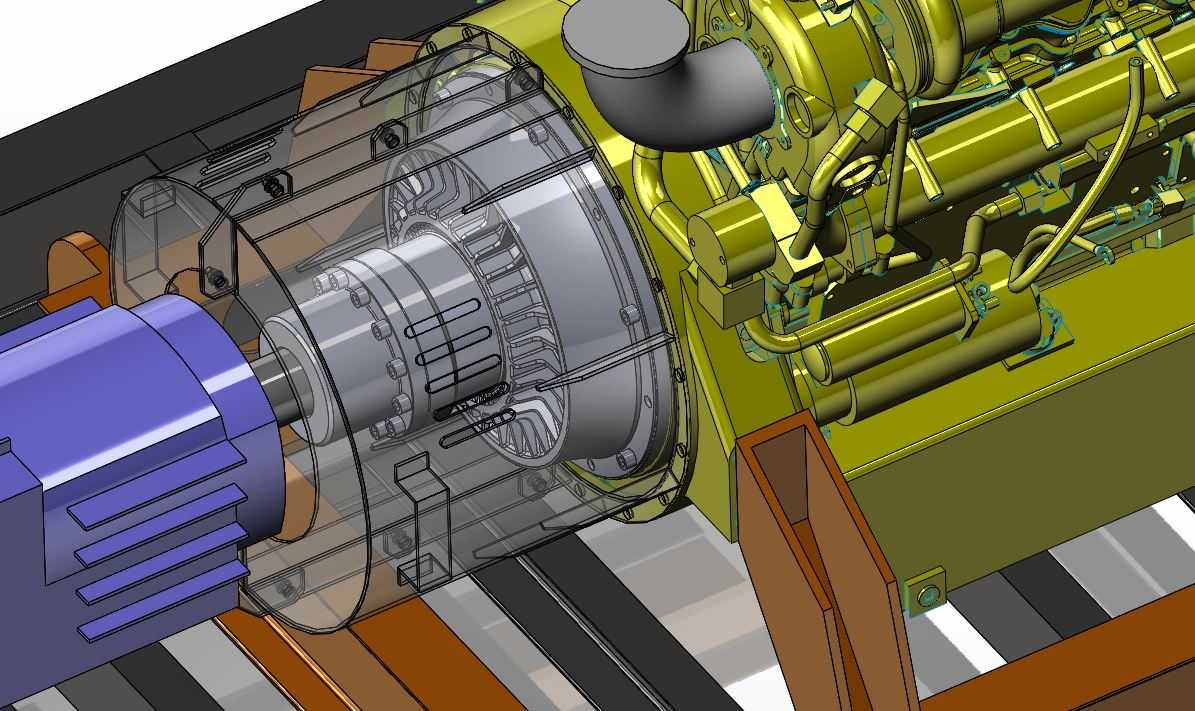

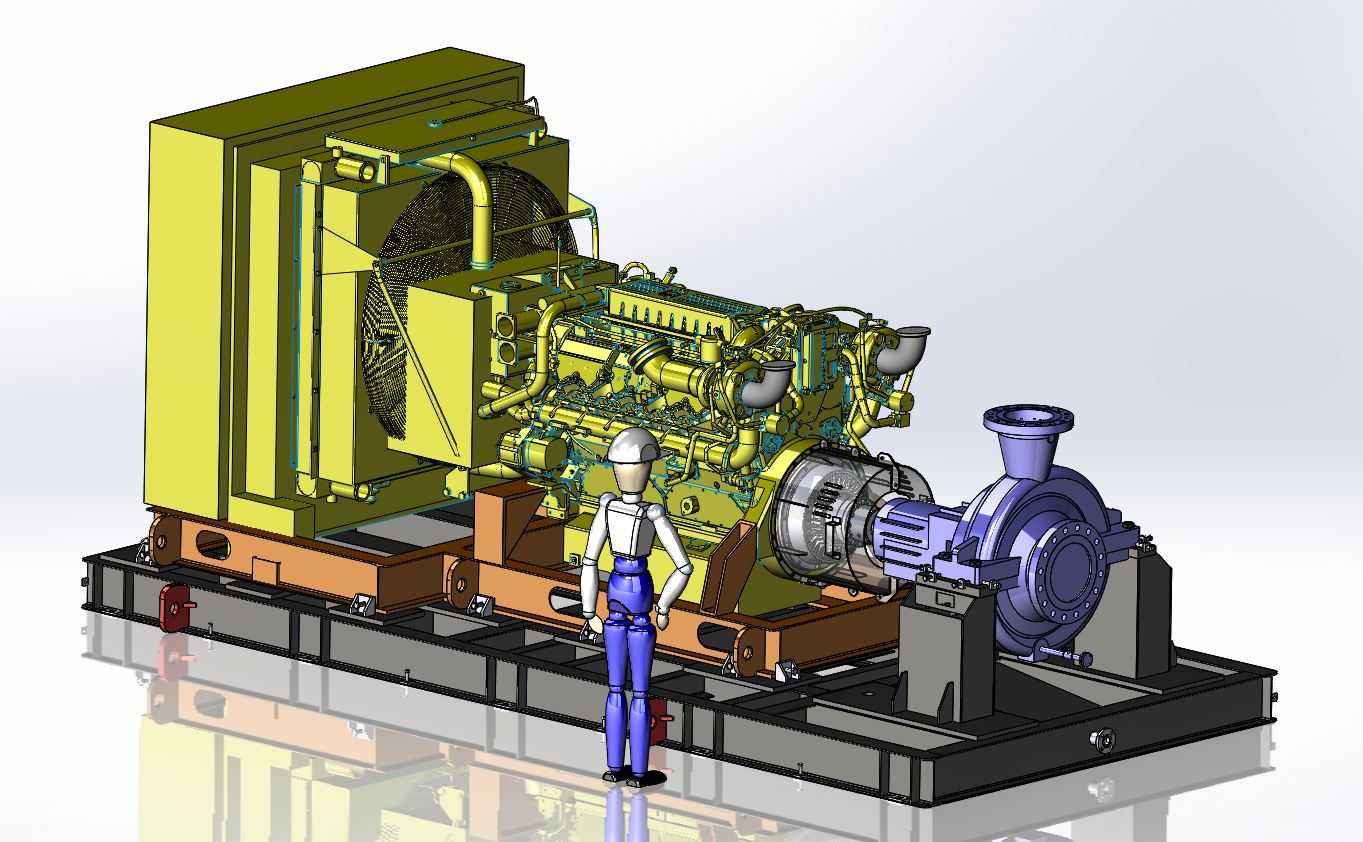

该泵组主要面向无稳定电网供电的野外作业场景、应急抢险供水场景、工矿企业临时给排水作业以及偏远区域的输水增压需求，可独立完成大流量流体输送作业，无需依赖外接电力供给，适配复杂多变的野外作业工况。设备核心功能为实现清水或物理化学性质近似清水的介质输送，额定工况下可实现每小时一千立方米的介质输送能力，单级扬程可达九十米，能够满足长距离输水、高楼层应急供水、工矿循环水增压等多场景的使用需求，配套动力单元额定运行转速为每分钟一千五百转，整套机组总重约九吨，运行稳定性强，可长时间连续作业。整套设备采用撬装集成式设计思路，将动力单元、泵头、散热系统、公共底座全部整合为一体化结构，设计阶段充分考虑野外转运与快速部署需求，公共底座采用高强度型钢焊接成型，底部预留标准叉车孔位与吊装点位，可直接通过叉车或起重设备完成整体转运，到场后仅需固定底座、连接进出管路即可投入使用，大幅缩减现场安装调试的周期。动力端与泵头之间采用联轴器直联传动，传动效率高、结构紧凑，同时在传动部位加装安全防护壳体，避免运行过程中异物卷入或人员误触引发安全风险；散热系统采用卧式水冷散热器布置在动力单元侧方，匹配大流量冷却风扇，可满足高负载连续运行下的散热需求，避免动力单元出现过热故障；泵头采用单级单吸悬臂式离心泵结构，过流部件采用耐磨材质打造，可适配含少量固体颗粒的介质输送场景，进出口采用标准法兰连接结构，可快速对接不同管径的输送管路。设计过程中对整机的安装边界做了充分考量，整套机组沿底座长度方向布置紧凑，宽度方向预留足够的操作维护空间，日常维护点位均设置在人员易触及的侧面位置，无需拆解主体结构即可完成滤芯更换、油品检查、紧固件紧固等常规保养操作；底座下方设置减震垫安装位，可根据现场安装需求加装减震元件，降低运行过程中的振动传递，减少对周边环境的影响。整套机组的结构布局充分考虑了运行时的受力平衡，动力单元与泵头的重心均落在公共底座的中心承载区域，避免长期运行出现底座变形问题，同时在底座边缘设置集液槽，可收集日常维护时产生的废油、废液，避免污染作业现场。
