双联内啮合行星齿轮传动结构设计

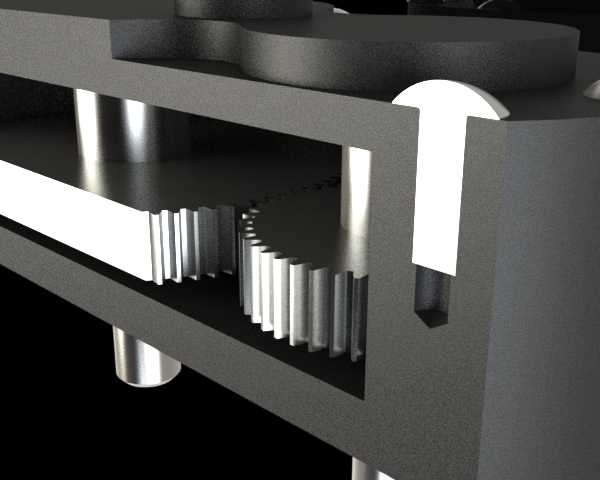

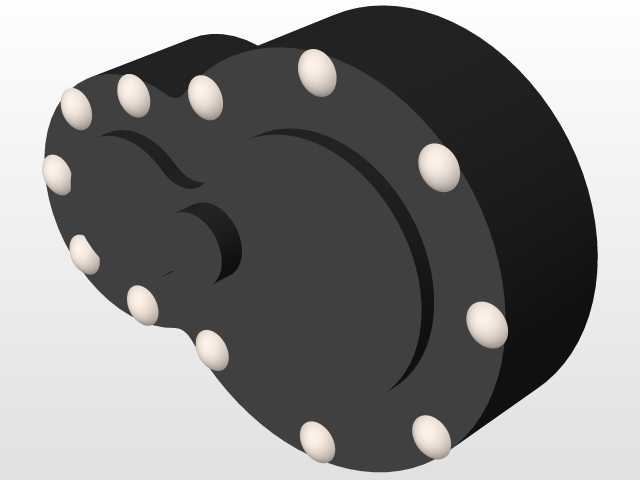

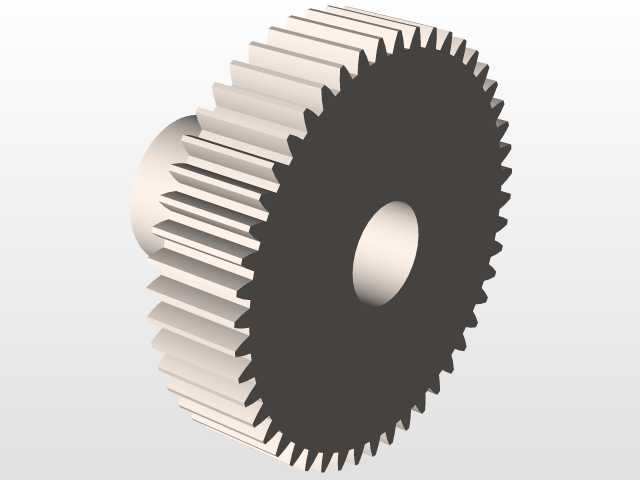

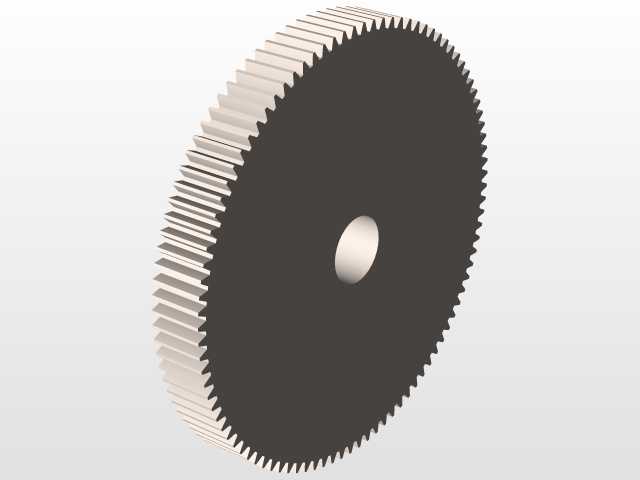

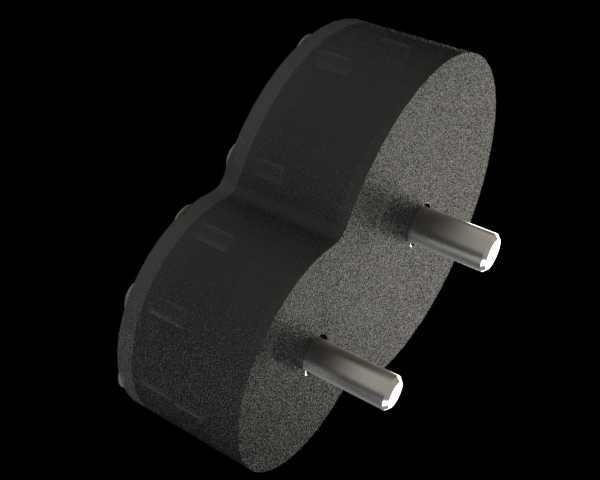

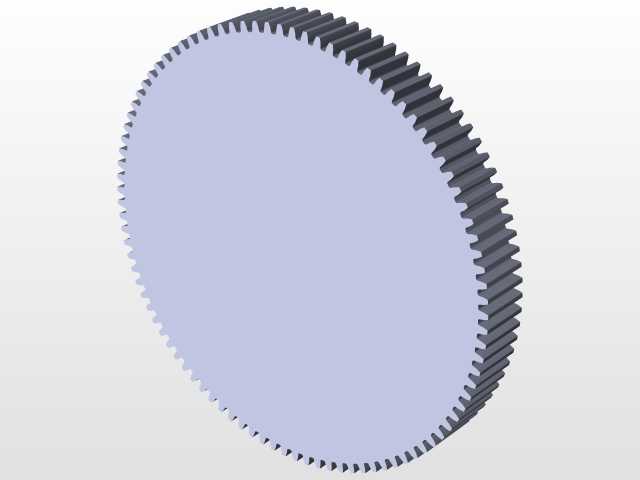

该双联内啮合齿轮传动结构，是小型减速传动场景中常用的紧凑动力传递单元，广泛适配小功率动力输出场景，常见于小型自动化输送设备的动力端、精密微调机构的减速模块、手持电动工具的传动仓，以及部分小型农用机具的动力转换单元中，能够在极小的安装空间内实现稳定的大减速比动力传递，替代传统多级平行轴齿轮组的冗余布局，有效缩减传动机构的整体占用空间。从实际用途来看，这套传动结构核心作用是将输入端的高转速低扭矩动力，通过内齿圈与双联行星轮的啮合传动，转换为低转速高扭矩的输出动力，同时依靠内啮合传动的重合度优势，降低传动过程中的齿面冲击与运行噪音，提升动力传递的平稳性，适合对传动噪音、安装空间有严格限制的应用场景。在功能特性上，该结构采用8字形的一体式壳体设计，将两组不同齿数的行星轮整合在同一封闭腔体内，输入端与输出端采用同轴错位布局，壳体周向均匀布置的连接凸台用于端盖的密封固定，保证传动腔内部的润滑脂留存，避免粉尘、碎屑进入啮合区域造成齿面磨损；齿轮啮合采用小间隙配合设计，既保证传动过程中无明显回程间隙，又能避免齿面过盈配合带来的运转阻力增大、温升过快问题，两组行星轮之间通过精准的中心距定位，保证啮合过程中齿面接触面积均匀，不会出现偏载、打齿的异常工况。设计思路上，这套结构优先考量了紧凑安装需求，摒弃了传统平行轴齿轮传动需要预留多组轴系安装空间的设计逻辑，利用内齿圈的内部空间容纳行星轮组件，将传动结构的径向尺寸压缩至同减速比平行轴结构的60%左右，同时壳体采用一体化铸造成型的设计思路，减少了分体式壳体的连接密封面，降低了传动机构的装配复杂度与渗漏风险；齿轮参数设计上匹配了常用的小功率驱动单元输出特性，齿形采用渐开线标准齿形，加工适配性强，无需定制特殊刀具即可完成批量化加工，有效控制生产制造成本。在外形尺寸与安装边界上，该传动结构整体外轮廓为对称8字形，最大径向尺寸可适配直径120mm以内的安装仓，轴向厚度控制在60mm以内，输入端轴径与输出端轴径采用通用标准化尺寸，可直接匹配市面上常规的小型驱动电机输出轴与负载连接轴，安装时仅需通过壳体周向的固定孔完成定位，无需额外设计复杂的连接支架，安装边界预留3mm以上的间隙即可保证运转过程中无干涉，适配各类紧凑空间的动力传动改造与全新设备设计需求。
