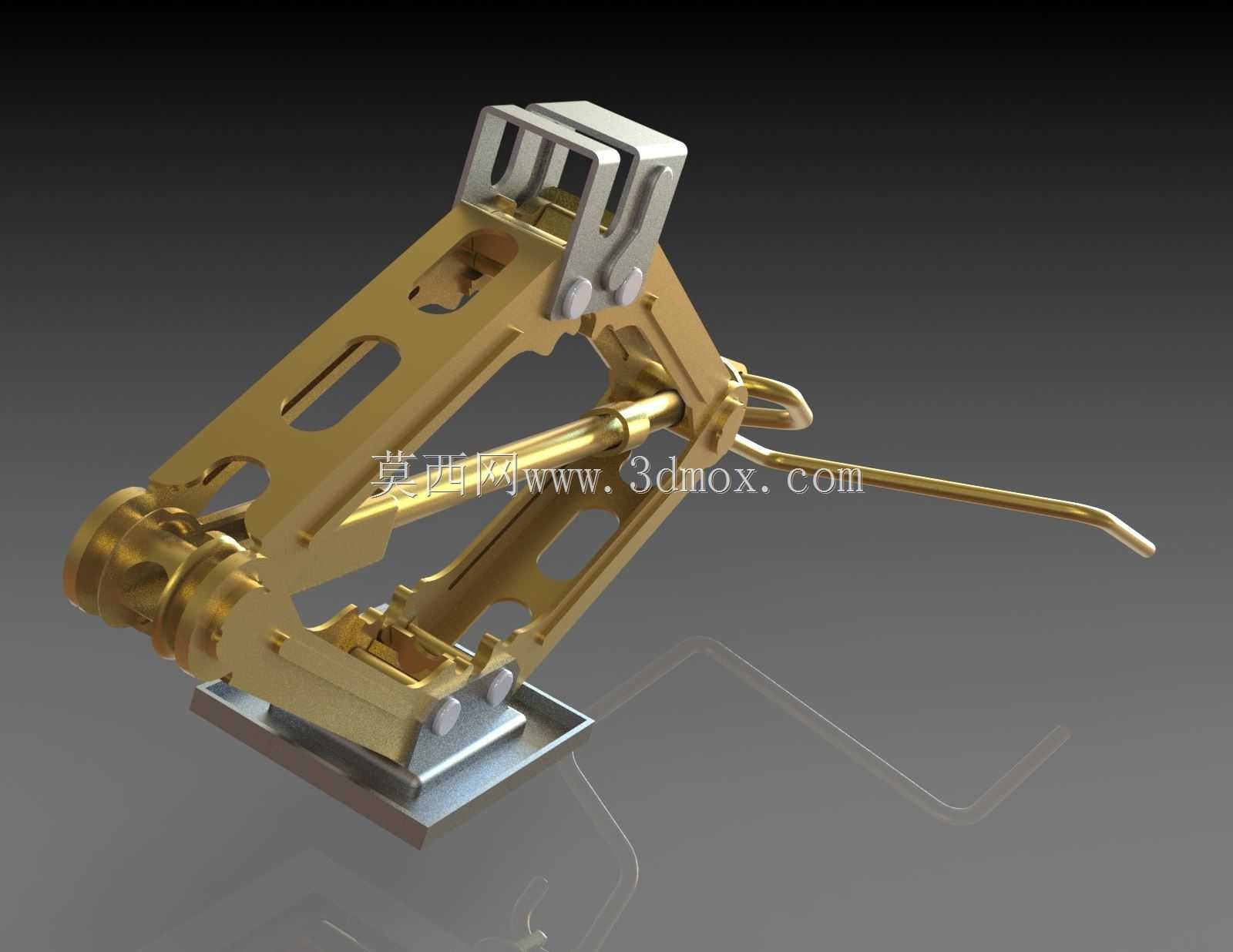

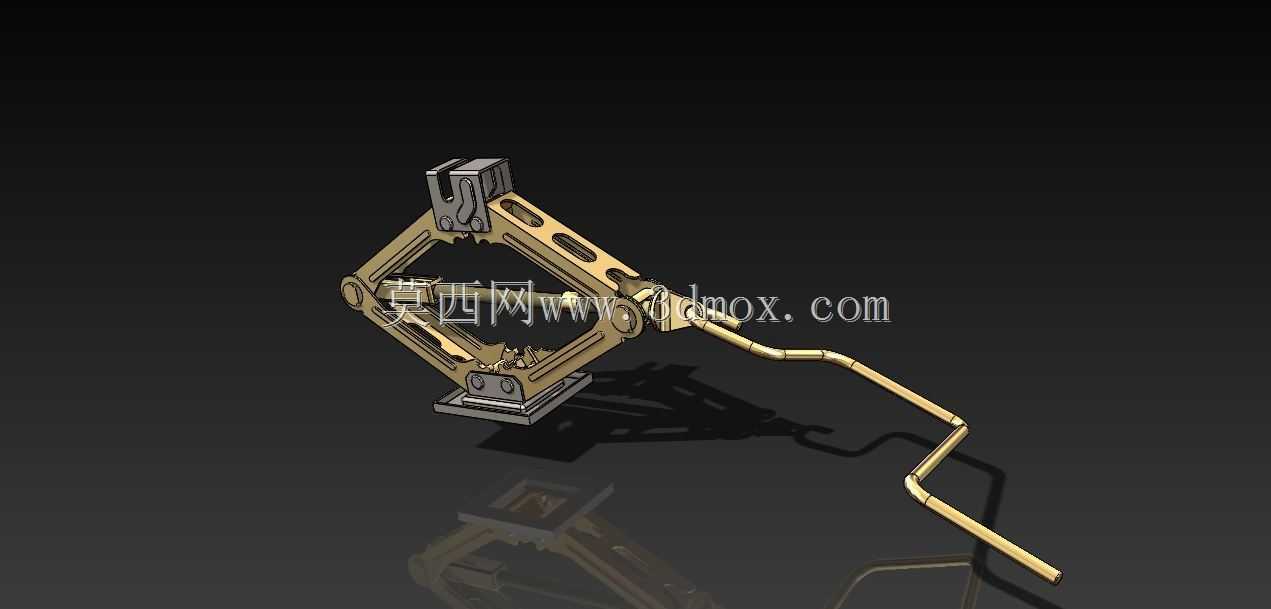

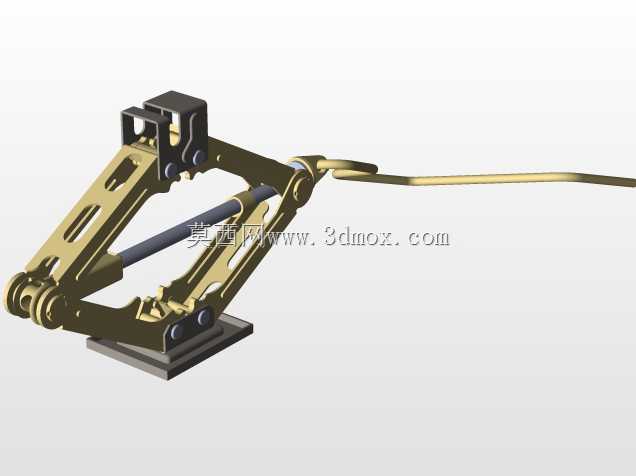

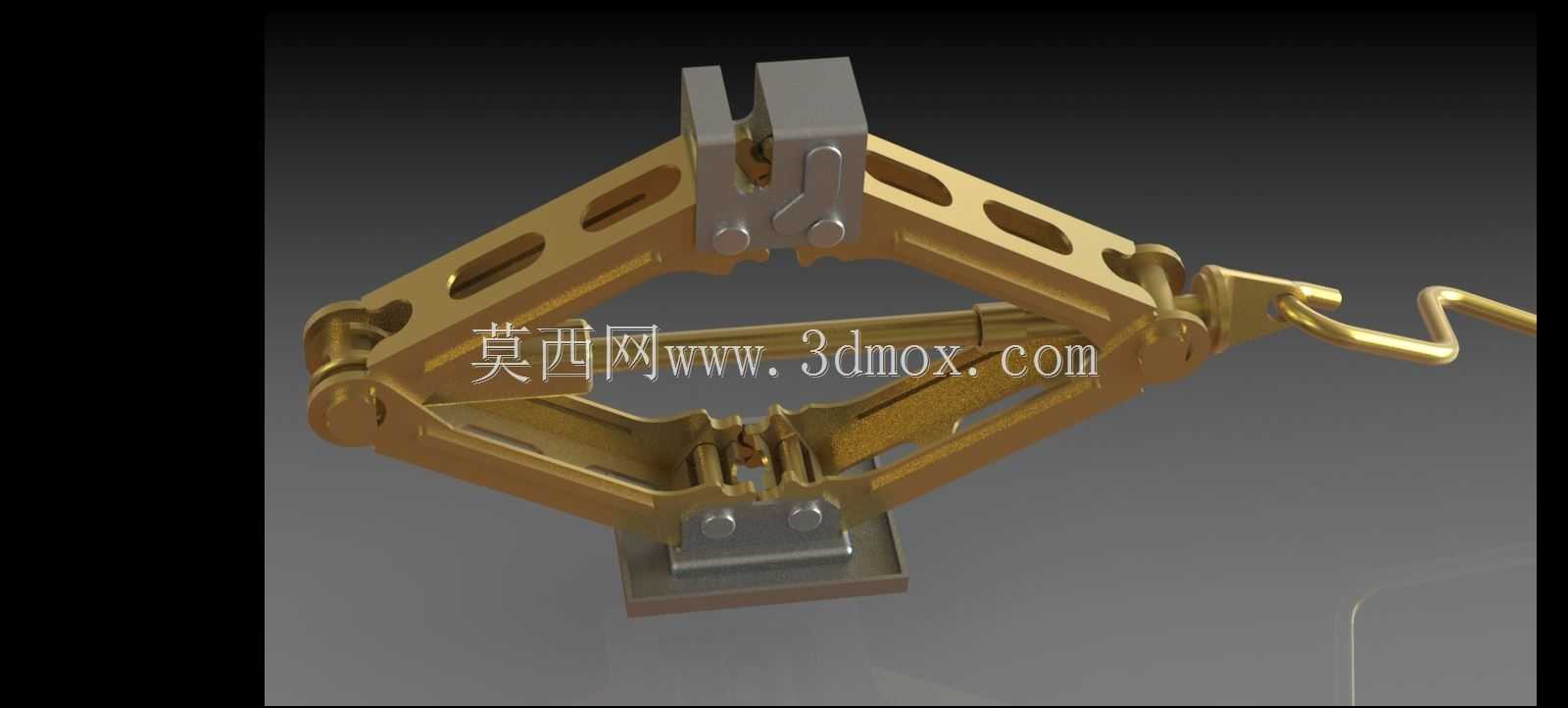

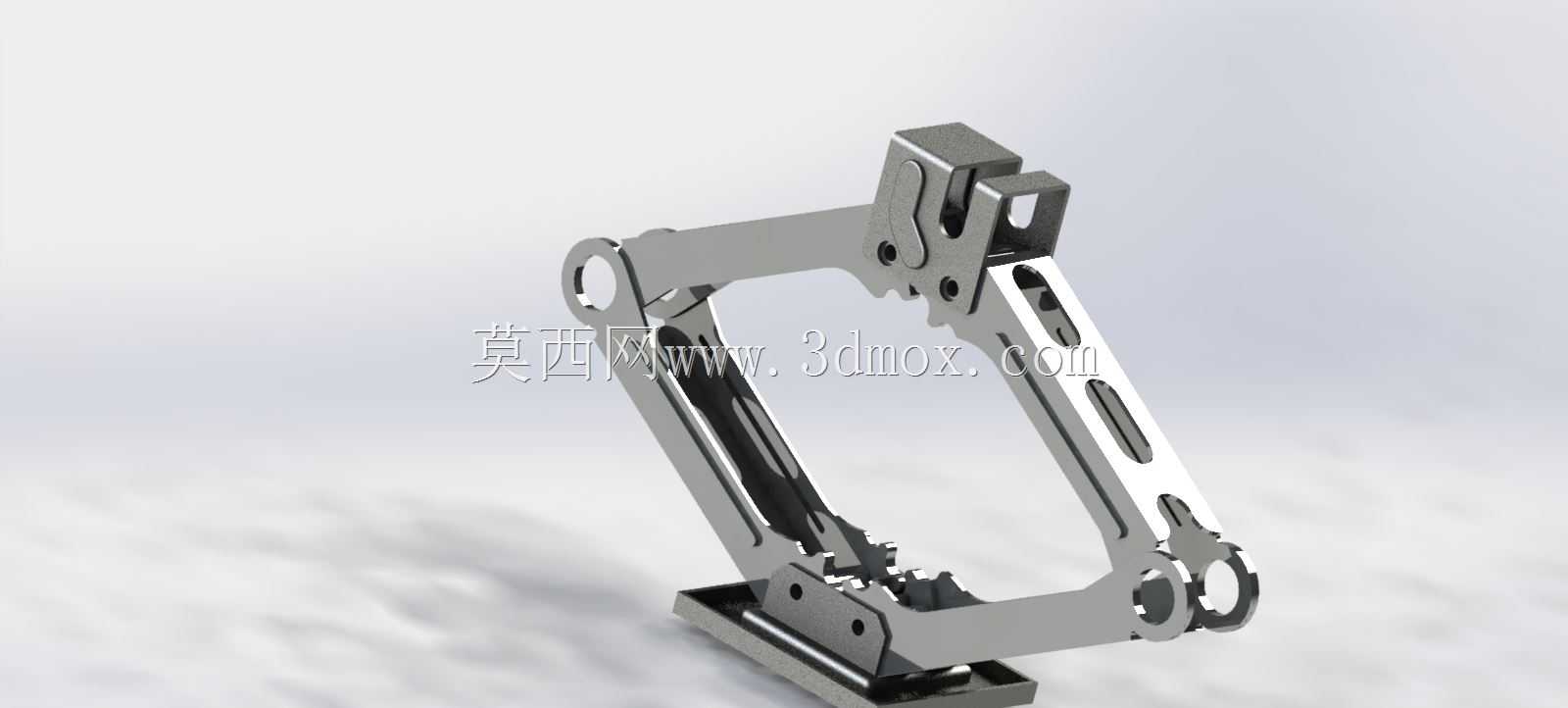

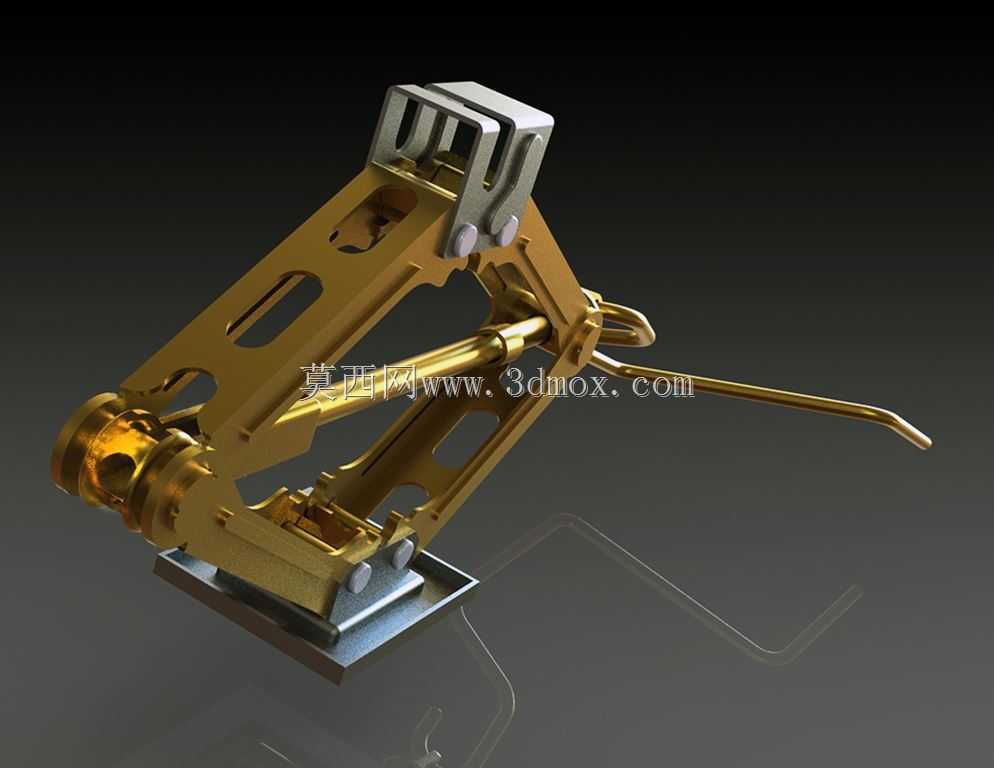

剪式车载应急顶升支撑装置结构

这款剪式顶升结构的设计，核心围绕车载应急场景的使用需求展开，日常随车存放时可折叠至扁平状态，占用后备箱储物空间极小，完全适配家用轿车、轻型SUV的随车工具存放边界，折叠状态下整体厚度控制在常规随车工具盒的容纳尺寸范围内，无需额外占用储物空间。从实际使用场景来看，该装置主要用于车辆爆胎更换、底盘简易检修时的车身顶升作业，作业时通过端部的摇柄输入扭矩，带动内部传动螺杆旋转，驱动两组交叉铰接的剪臂绕销轴做开合运动，将螺杆的旋转运动转化为顶托端的垂直升降动作，整个传动过程无复杂液压管路，不存在低温漏液、长期存放密封失效的问题，相比液压类顶升工具更适合长期随车静置存放。结构设计上，剪臂主体采用镂空减重设计，在不降低结构抗弯强度的前提下，大幅降低了装置整体自重，单手握持即可完成取放、就位操作；顶托端设置了与车辆底盘顶升筋位匹配的卡槽结构，就位后可卡入底盘预设的顶升点位，避免顶升过程中出现滑脱偏移；底部支撑座采用加宽平板设计，增大与地面的接触面积，在非硬化路面作业时可分散压强，减少下陷风险，适配砂石路、硬化铺装路等多种常见 roadside 作业地面。设计过程中，铰接销轴的配合间隙做了针对性控制，既保证剪臂开合动作顺畅无卡滞，又避免间隙过大导致顶升时出现侧向晃动；传动螺杆采用梯形螺纹设计，具备自锁特性，顶升到位后无需额外锁止结构即可保持支撑高度，不会受车辆自重影响出现回落，保障作业过程的安全性。从安装与使用边界来看，该装置的最低顶升高度适配家用轿车底盘的最小离地间隙，无需额外垫高即可直接塞入底盘顶升点位下方，最大顶升高度可满足轮胎完全离地的换胎需求，摇柄的操作力经过传动比优化，普通成年人力即可完成额定载荷的顶升操作，无需借助额外加力杆，整体结构没有易损易耗件，日常仅需在螺纹部位少量涂抹润滑脂即可长期保持动作顺畅，非常适合非专业人员在应急场景下独立操作使用。
