帆船驾驶舱用平面铰链结构设计

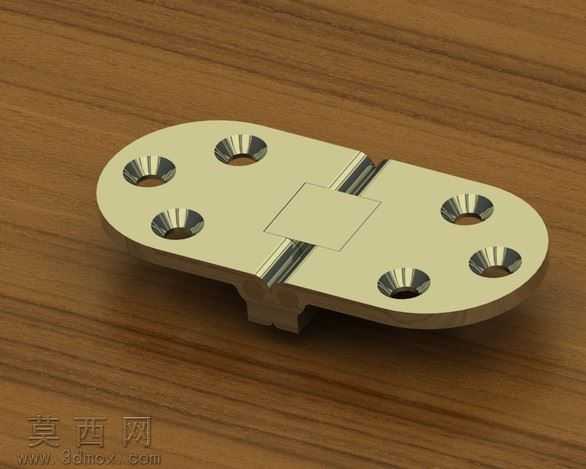

本款平面铰链是针对卡塔莉娜30帆船驾驶舱使用场景定制设计的五金连接件，整体采用对称式双页片结构设计，建模过程中以实际安装使用需求为核心基准，先完成基础轮廓的草绘绘制，将两个页片的主体轮廓设置为带圆弧过渡的长圆形，避免尖锐棱角在船舶使用场景中造成磕碰划伤，同时圆弧造型也能更好适配驾驶舱舱体的安装曲面。建模时对页片上的安装孔做了沉头结构设计，每个页片均匀分布三个沉头安装孔，沉头角度与标准平头螺丝的锥度完全匹配，安装后螺丝头部可以完全埋入页片表面，不会出现凸起剐蹭的问题，保障使用过程中的安全性。中间的铰接转轴部分采用了隐藏式的合页转轴结构，将转轴内嵌于两个页片的连接端，既保证了铰链开合转动的顺畅性，也避免外露转轴容易被海盐腐蚀、卡滞的问题，适配船舶高盐高湿的使用环境。材质渲染上选用了哑光镍合金材质，还原船舶五金常用的防腐蚀镀层质感，表面做了细腻的拉丝纹理处理，既具备金属质感也不会产生过于刺眼的反光，避免在帆船驾驶时反光干扰驾驶视线。结构设计上充分考虑了平面铰链的承重需求，将页片厚度设置为适配舱门重量的合理尺寸，连接端的咬合结构做了限位设计，开合角度完全匹配驾驶舱舱门的开启需求，不会出现过转松动的问题。整个建模过程严格遵循实际五金件的加工工艺逻辑，所有的圆角、倒角、壁厚都符合冲压成型的加工要求，没有出现无法落地生产的异形结构，既满足了帆船驾驶舱的特定使用需求，也具备通用平面铰链的安装适配性，可以作为同类型船舶舱室连接件的设计参考，也可用于普通家具、门窗的平面连接场景，结构简洁稳固，安装便捷，耐用性强。
