卧式工业承压储存罐体结构设计

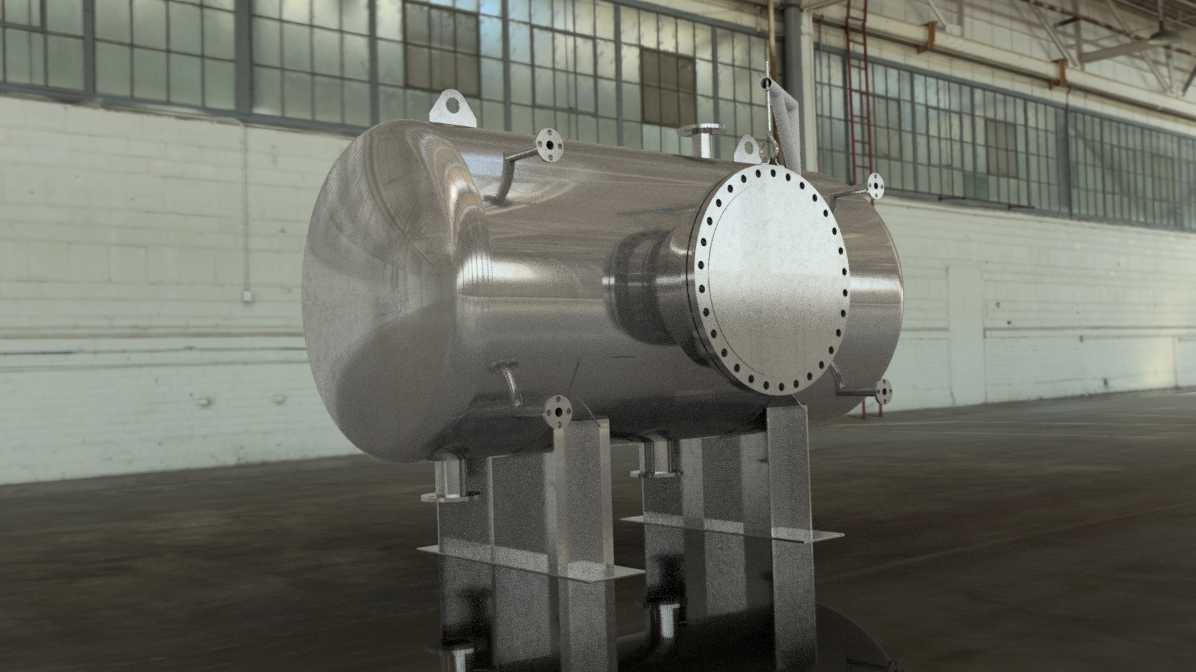

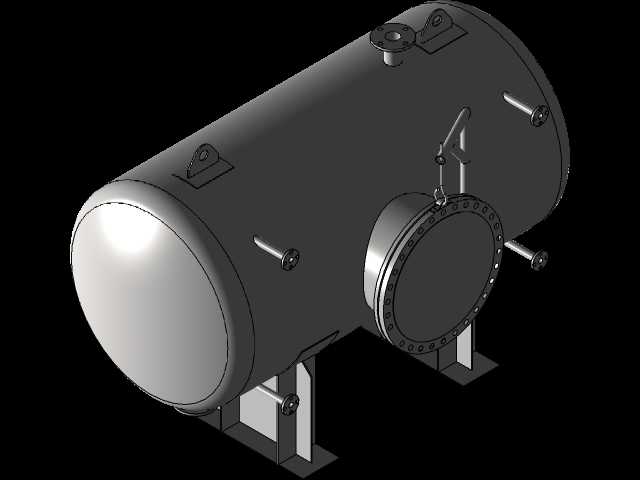

该卧式承压罐体主要应用于石油炼化、化工合成、食品加工、制药提纯等工业生产场景，可在带压工况下完成气态、液态介质的密闭储存、缓冲稳压与工艺中转作业，也可配套换热、反应单元作为前置缓冲或后置收集容器使用，适配多数需要承压密闭存储的工业流体处理流程，能在常规工业厂房环境下长期稳定运行。设备核心功能是为带压工业介质提供密闭的容纳空间，可承受设计范围内的内部工作压力，避免介质泄漏或外界杂质混入，同时罐体上预留的多组接口可分别对接进料管路、出料管路、压力检测元件、安全泄放装置、液位监测组件，满足生产过程中介质输送、状态监控、超压保护的全流程需求，支座结构可将罐体运行时的载荷均匀传递至安装基础，抵消介质充放、温度变化带来的应力偏移。设计阶段首先依据预设的工作压力、介质特性确定筒体的壁厚参数，选用适配的耐腐蚀金属板材卷制焊接成型，筒体两端采用标准椭圆封头结构降低应力集中系数，端部采用法兰连接结构方便后期开盖检修与内部清洁，多组接管的位置根据工艺管路的常规排布逻辑设置，避免管路对接时出现干涉；支座采用鞍式支撑结构，根据罐体总重与充液后的总载荷确定支座的跨距与支撑面尺寸，同时在支座与筒体连接位置做补强处理，避免局部应力过大造成筒体变形；罐体顶部设置的吊耳结构可满足设备吊装转运的受力需求，所有外接接口的法兰规格均匹配通用工业管路标准，降低现场安装的适配成本。外形采用卧式长筒布局，整体重心偏低，安装时需保证鞍式支座的底面与混凝土基础平面完全贴合，预留出接管操作、仪表安装、后期检修的操作空间，设备周边需预留足够的安全距离满足安全规范要求，安装边界需避开强振动源与腐蚀性环境，保证设备长期运行的结构稳定性。
