PVC布线适配缩小连接环结构设计

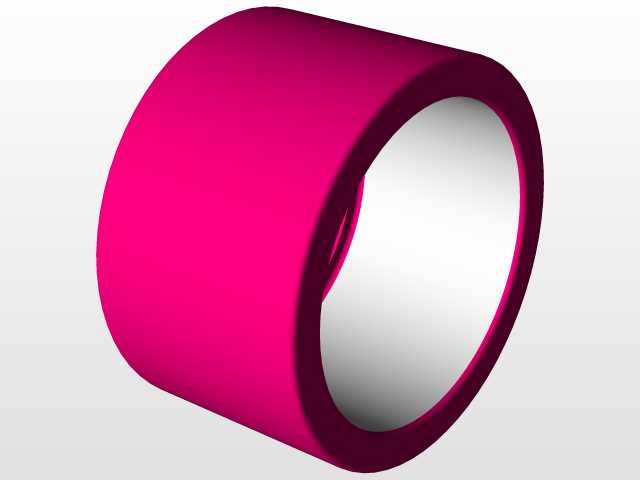

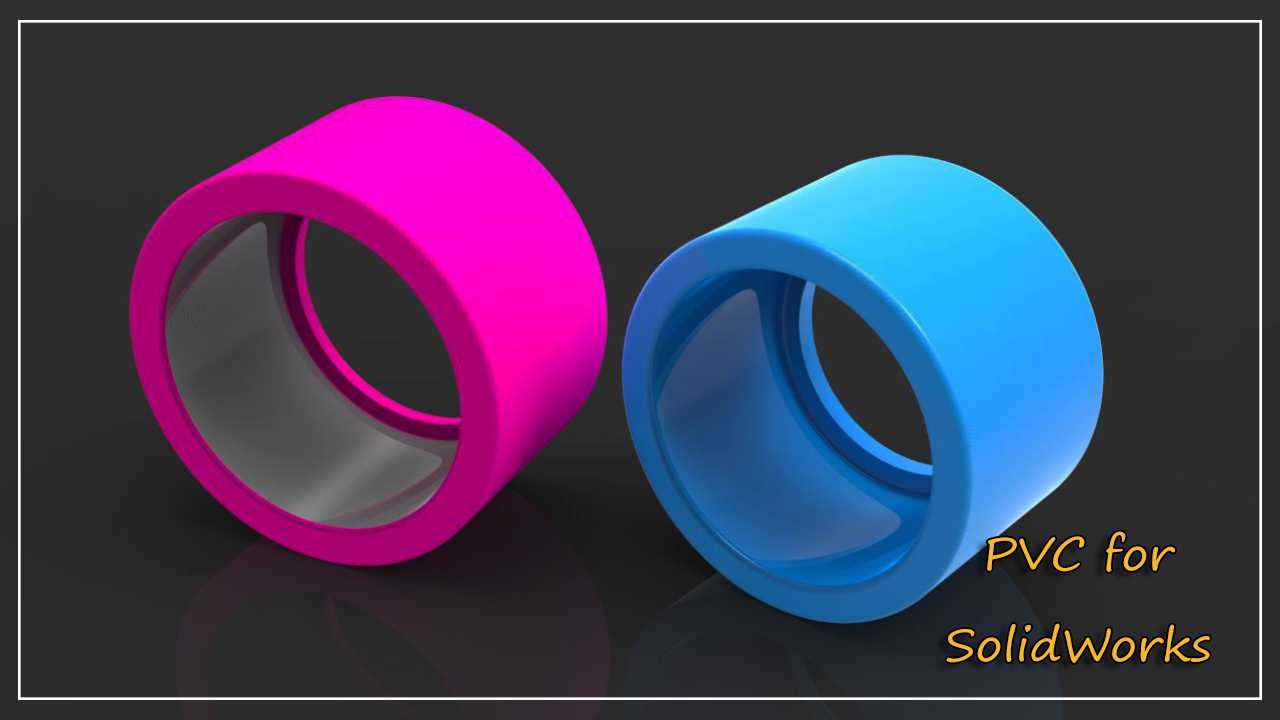

这款PVC适配缩小连接环，主要应用于工业电气布线、成套设备内部走线、民用建筑水电布设等场景中，作为不同线径PVC穿线管之间的转接衔接部件使用，能够解决布线施工中不同管径管材对接错位、密封不严、线缆防护断层的常见问题，在自动化生产线电控柜布线、机房弱电布设、家装水电改造等场景中都能发挥稳定的衔接作用。在实际使用过程中，该部件无需额外粘接辅助件，依靠自身内壁的纹理螺纹结构，即可与两端不同外径的PVC穿线管实现紧密嵌合，既可以对穿入管内的线缆形成连续的防护层，避免线缆在管径转接位置被管材断口划伤，也能阻挡施工过程中的灰尘、水泥砂浆碎屑进入管路内部，降低后期线缆穿设的阻力，减少管路堵塞的概率。从设计思路来看，这款连接环采用等壁厚环形结构设计，整体为对称回转体形态，两端分别适配两种不同规格的标准PVC穿线管外径，内壁的纹理螺纹并非用于密封锁紧的紧固螺纹，而是增加内壁摩擦系数的防滑纹理，既能够保证管材插入后的连接摩擦力，避免施工或后期使用过程中管材受拉扯脱落，也不会因为螺纹过深造成管壁局部壁厚过薄，降低部件整体的结构强度。连接环的外壁做了光滑圆弧过渡处理，没有尖锐棱角，既能够避免施工过程中划伤操作人员，也能在管路暗埋布设时减少对周围填充材料的刮蹭，降低施工阻力。从安装边界来看，该连接环的轴向长度控制在常规穿线管直接配件的标准长度范围内，两端的插接深度符合布线施工的规范要求，安装时不需要额外扩大管路布设的开槽尺寸，能够适配现有标准PVC穿线管的施工安装空间，无论是明装布设的卡扣固定场景，还是暗埋铺设的填充场景，都不会出现尺寸干涉问题。连接环的内外径尺寸严格匹配对应规格PVC管材的公差范围，插接后两端衔接处平整无台阶，线缆穿设过程中不会在转接位置出现卡滞，能够有效提升布线施工的效率，减少现场裁切改装管材的工作量，同时规整的环形结构也能保证管路布设的整体美观度，适配明装布线的外观要求。
