气动管路调压控制阀结构设计

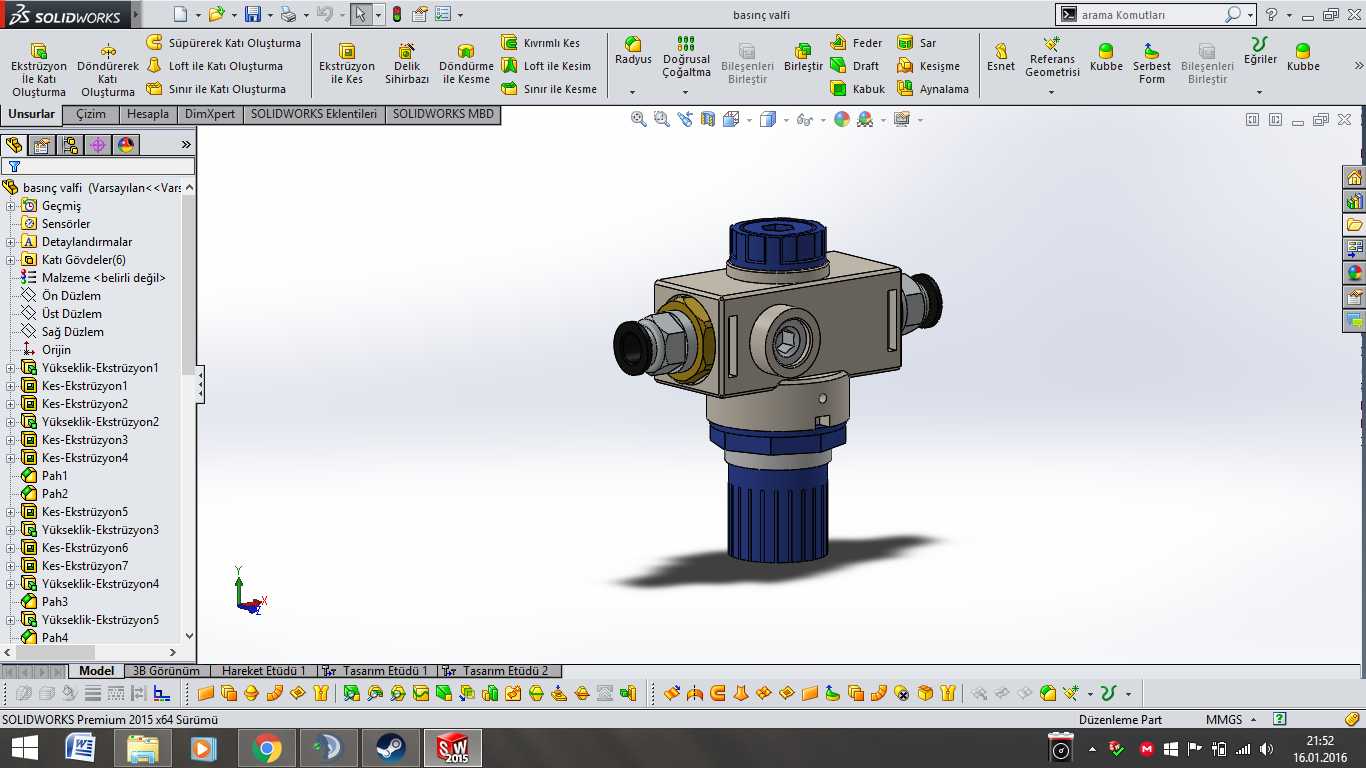

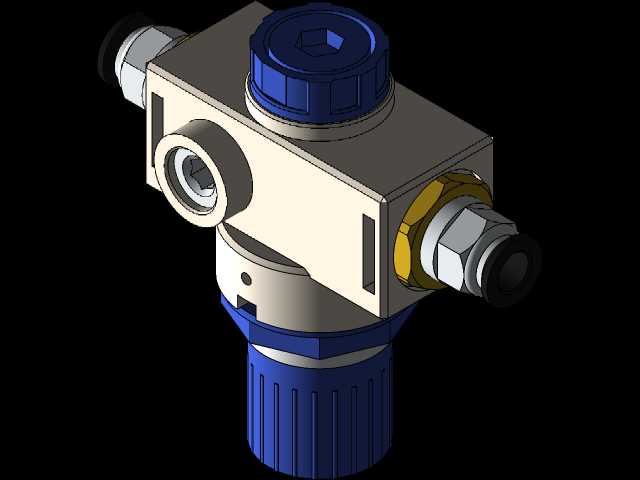

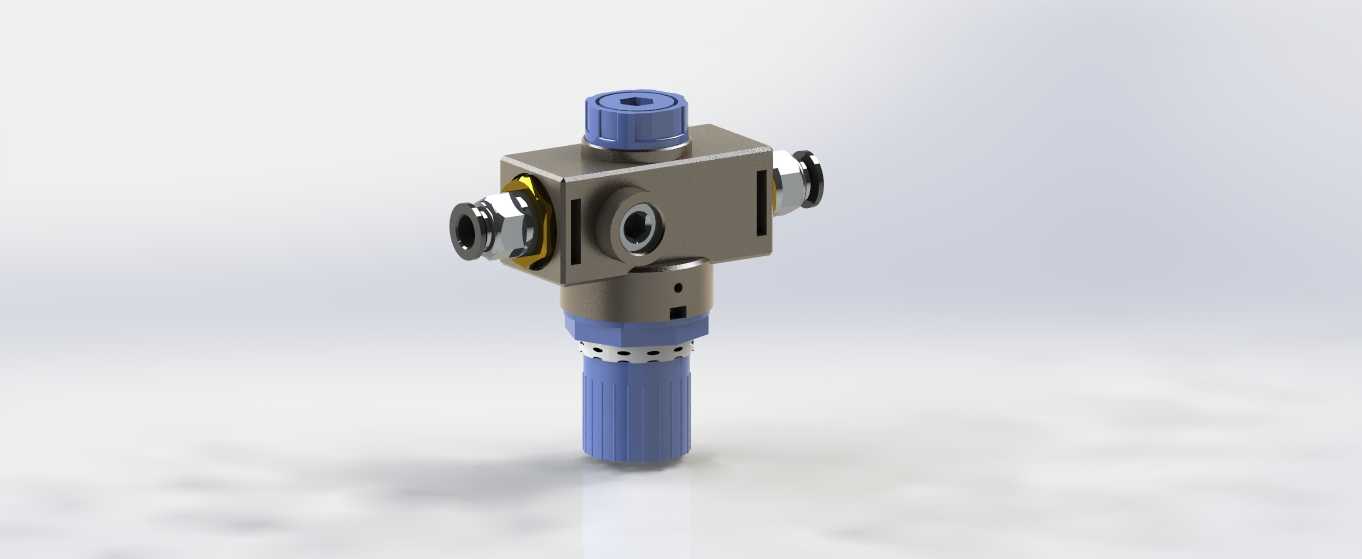

这款气动压力阀主要应用于工业自动化气动控制系统、轻工生产气动管路、小型气动设备气路搭建、实验室气动试验台等场景，是气动回路中实现支路压力精准调控的核心元件，可在主路供气压力波动的工况下，为下游气动执行元件如气缸、气动夹爪、气动喷头等提供稳定的设定压力输出，避免因供气压力过高导致执行元件动作冲量过大损坏工件，或是压力不足造成执行机构动作不到位、输出力不达标的问题。从功能特性来看，该阀集成了压力调节、压力锁定、快速接插三个核心功能，顶部的调节旋钮可通过旋转改变内部弹簧预紧力，从而设定输出压力的阈值，当输出侧压力超过设定值时，阀内溢流结构会自动开启泄压，维持输出压力稳定；阀体侧面的锁紧结构可在压力调节完成后锁定调节旋钮位置，避免设备运行过程中因振动、误触导致压力参数偏移；两侧的快插接口可直接与标准外径的气动软管对接，无需额外套丝或安装转换接头，大幅提升现场装配的效率。在设计思路上，这款阀采用了模块化的结构布局，将调节模块、阀体流道模块、快插接口模块沿轴向分层布置，既压缩了整体的外形体积，也便于后期的维护拆解，内部流道采用圆弧过渡设计，尽可能压缩气路流转过程中的压力损失，同时在密封位置采用了软硬复合密封结构，金属接触面保证结构强度，弹性密封件保证高压下的气密性，避免气路泄漏造成的能耗损失。从安装边界来看，这款阀整体采用紧凑的柱式结构，主体为方形金属阀体搭配上下圆柱形调节段，两侧快插接口突出阀体长度较短，安装时仅需预留出调节旋钮的操作空间与软管插拔的操作余量即可，既可以通过阀体侧面的安装孔直接固定在设备面板上，也可以直接串接在气动软管管路中悬空布置，无需额外设计复杂的安装支架，适配狭小空间内的气路搭建需求，阀体的金属外壳可抵御常规车间环境中的粉尘、轻微油污侵蚀，调节段的防滑纹理设计也方便操作人员在不借助工具的情况下完成压力微调操作。
