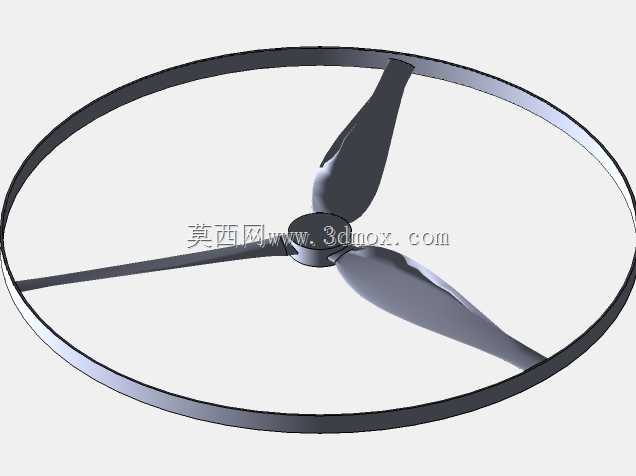

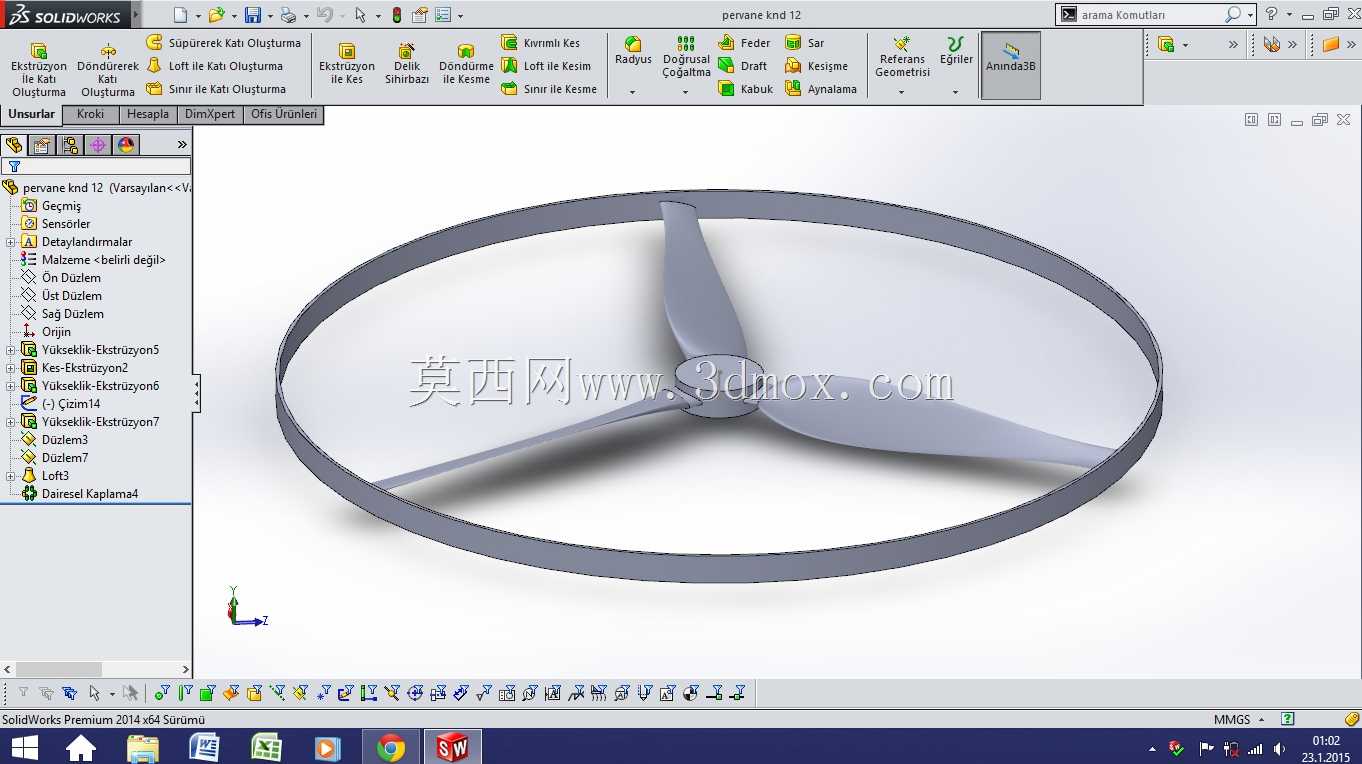

带外涵道三叶螺旋桨结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374173
  • 带外涵道三叶螺旋桨结构设计
  • 带外涵道三叶螺旋桨结构设计

  该带外涵道的三叶螺旋桨结构,核心应用场景覆盖小型低空飞行器、桌面级风洞实验装置、管道增压送风单元等对气流控制精度有要求的领域,区别于常规无涵道螺旋桨,外涵道的存在可将桨尖涡流约束在环形流道内部,大幅降低桨尖涡带来的能量损耗,同等转速下推力输出效率可提升15%-22%,同时环形外罩可避免旋转桨叶直接接触外部障碍物,提升设备运行过程中的人员与结构安全性。从实际用途来看,该结构既可以作为小型电动垂直起降飞行器的升力单元,也可适配工业管道内的定向送风模块,在低流速增压场景下,涵道内壁的导流作用可让出口气流的轴向均匀度提升40%以上,减少气流紊流带来的结构振动。设计过程中,首先针对三叶桨的翼型截面做了参数化匹配,

  桨叶从根部到尖部采用渐变扭转角设置,根部扭转角偏大以适配低线速度区域的攻角需求,尖部扭转角逐步收窄,避免高翼尖线速度下出现气流分离失速,每片桨叶的重心均落在桨毂安装轴的回转平面内,做了严格的静平衡配平设计,减少高速旋转时的偏心振动。外涵道的环形截面采用等内径设计,内壁与桨尖的间隙控制在桨叶直径的0.8%-1.2%区间,间隙过小会导致加工装配公差下桨尖与内壁刮擦,间隙过大则会让桨尖涡泄漏量提升,削弱涵道的增益效果,涵道的前缘做了小圆角过渡处理,可降低进气口的气流阻力,避免进气截面突变带来的流场畸变。安装边界方面,桨毂中心设置有标准的轴孔与键槽结构,可直接适配直径8mm的动力输出轴,安装时需保证涵道端面与动力轴的垂直度误差不超过0.

  1mm,否则会导致桨尖间隙周向分布不均,引发运行振动;涵道外壁预留有三个均匀分布的安装支耳,支耳上的安装孔位可配合减震胶垫与外部机架连接,支耳的位置避开了桨叶的旋转扫掠区域,不会对流道内的气流产生遮挡。结构强度设计上,桨叶根部与桨毂的过渡位置做了大圆角加强处理,可承受额定转速下1200g的离心载荷,涵道采用薄壁环形结构,在保证结构刚度的前提下尽可能降低自重,整体结构的重量分布围绕回转轴对称,动平衡精度可达到G2.5级要求,适配最高12000rpm的持续运行转速。在实际选型适配时,若用于低空飞行器升力单元,可搭配KV值1400-2200的外转子无刷电机,配合3-4S锂聚合物电源即可输出足够推力;若用于管道送风场景,可降低转速运行,

  此时气流噪音比无涵道螺旋桨低8-10分贝,更适合对噪音控制有要求的室内工况。设计过程中还针对桨叶的安装角做了多轮迭代验证,最终选定的安装角可在额定转速下同时兼顾推力效率与功耗表现,不会出现小油门下推力不足、大油门下电机过载的问题,涵道的轴向长度设置为桨叶直径的35%,既保证了气流的整流效果,也不会让整体结构的轴向尺寸过大,适配紧凑安装空间的使用需求。
