石油钻井用11"-15M组合式防喷器组结构

这套防喷器组是石油天然气钻井作业中核心的井控安全设备，主要应用于陆上及海洋油气钻井的井口作业场景，承担着钻井全过程的井口压力管控、井涌井喷险情防控的关键作用，是钻井作业现场不可或缺的安全屏障。在实际钻井作业中，防喷器组安装在井口套管头上方，连接井下套管串与地面钻井作业管汇，当钻井过程中出现地层压力异常、井涌、井喷等突发工况时，可通过不同功能的防喷器单元快速封闭井口环空或管柱内部空间，阻止地层流体无控制喷出，同时可配合压井管汇、节流管汇完成压井作业，重建井底压力平衡，保障钻井作业人员、设备及周边环境安全。

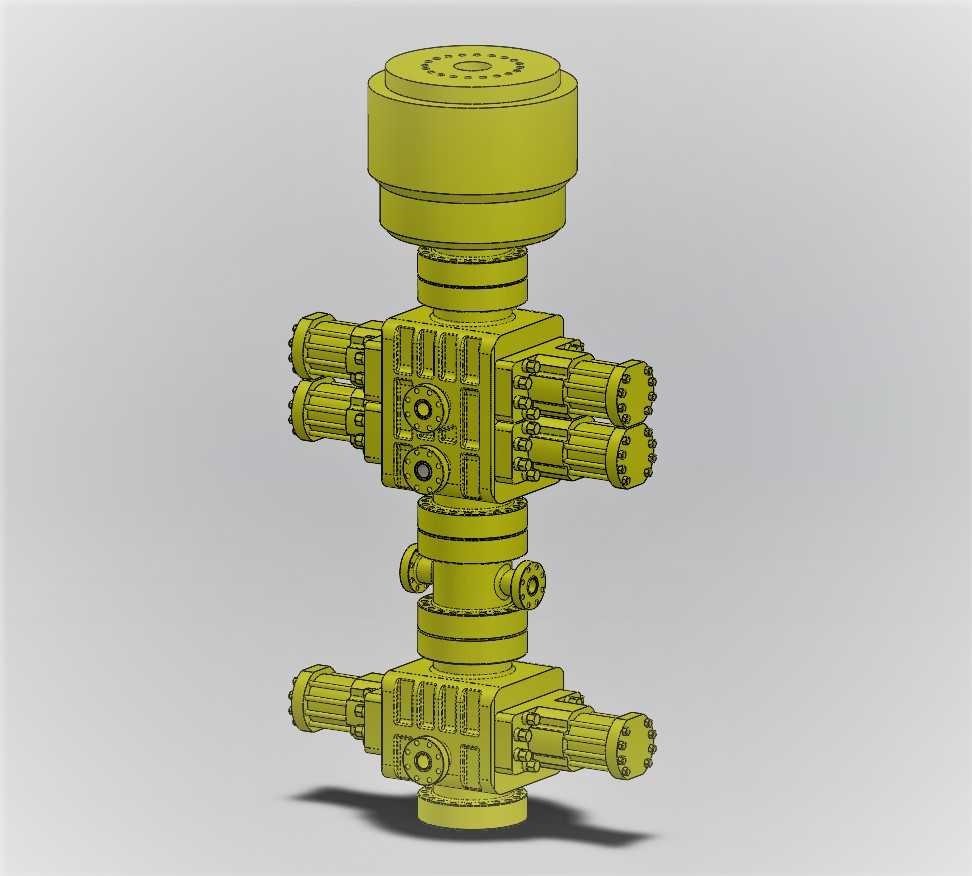

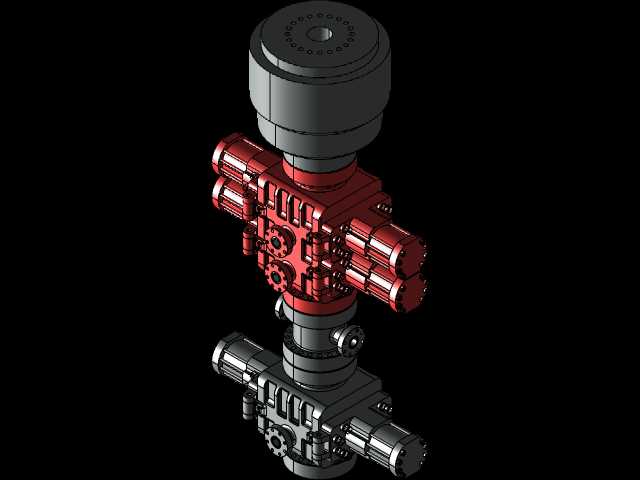

整套防喷器组采用叠层组合式结构设计，集成了单闸板防喷器、双闸板防喷器与环形防喷器三类核心功能单元，自上而下依次排布，各单元之间通过标准法兰连接结构实现密封对接，整体结构紧凑，功能覆盖全面。其中顶部的环形防喷器可实现对不同尺寸钻具、方钻杆甚至空井状态的环形密封，能够在钻具起下过程中完成动密封作业，适配多种规格的井下管柱；中部与下部的闸板防喷器分别配置不同功能的闸板组件，单闸板单元可适配对应尺寸的管柱密封，双闸板单元可分别配置管子闸板与全封闸板，既可以实现带管柱状态下的井口密封，也可在井内无管柱时完成全井口封闭，不同闸板可根据作业需求快速更换，适配不同井身结构的作业要求。

设计过程中严格遵循井控设备的压力等级匹配要求，整套设备的额定工作压力对应15M压力等级，通径尺寸为11英寸，可匹配常规油气钻井的大尺寸套管通径需求，满足大尺寸钻具、井下工具的起下作业要求。各侧部的液压驱动接口采用对称式布局，可适配现场液压控制管线的双向排布需求，侧部预留的旁通接口可直接连接压井、节流管汇，无需额外加装转接构件，降低现场安装的复杂度。整体外形采用立式同轴排布结构，安装边界与常规井口套管头的安装尺寸完全匹配，底部法兰的螺栓孔排布、密封槽尺寸均符合行业通用连接标准，可直接与现有井口设备对接安装，无需对现有井口基础进行改造。各功能单元的操作端均朝向外侧排布，便于现场操作人员进行管线连接、状态检查与应急操作，整体结构的受力路径沿轴向垂直传递，可承受井下高压流体的轴向冲击载荷，同时兼顾液压驱动的响应速度，在应急工况下可快速完成关井动作，有效缩短险情处置的响应时间。
