带电动执行机构的三通换向控制阀结构

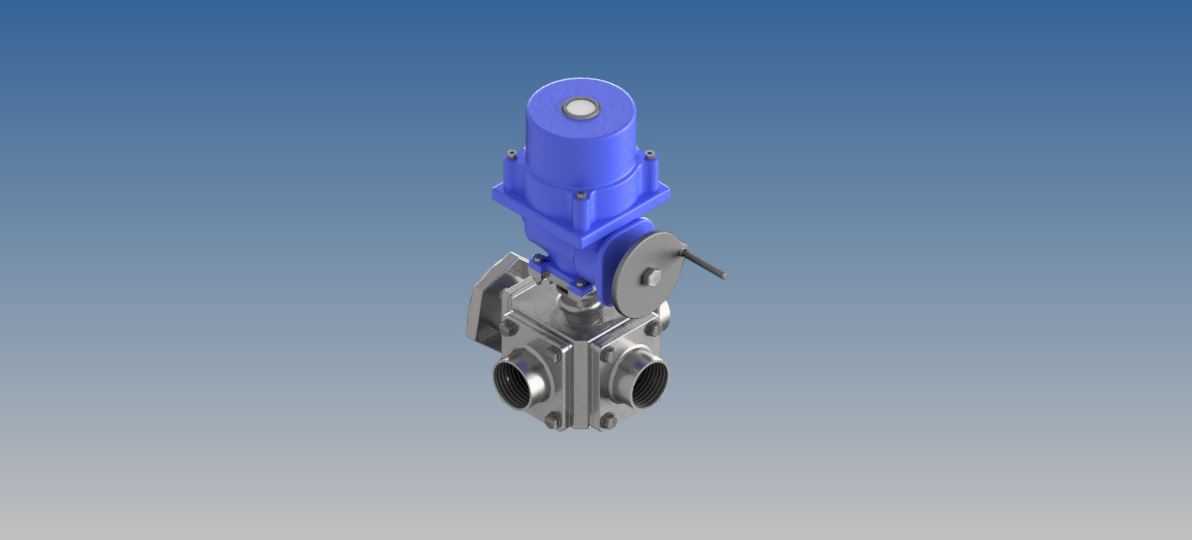

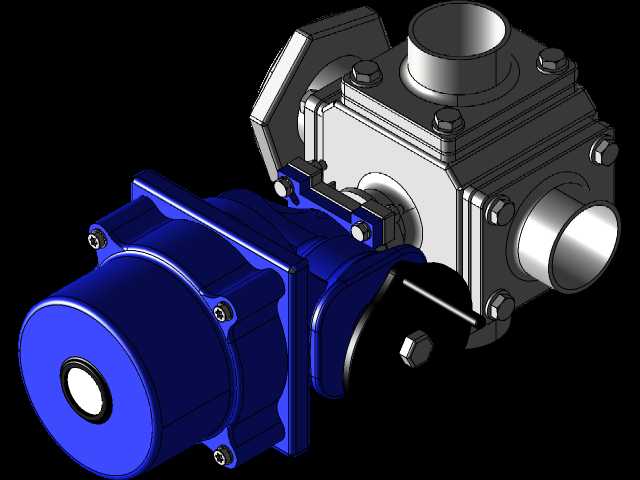

这款带电动执行机构的三通阀，主要面向工业流体管路的换向、分流与合流工况，广泛应用在化工流体输送、暖通空调水循环、水处理工艺管路、食品饮料物料输送等场景中，可替代传统手动三通阀，实现管路流体流向的远程自动切换，无需人工现场操作，适配自动化生产流程的管控需求。设备核心用途是在三条连通管路之间完成流体路径的切换，既可以将单路输入的流体按需分配到两条不同输出管路，也可以将两路输入的流体汇合到单路输出管路，满足不同工艺段的流体调度需求，相比两通阀组的组合方案，结构更紧凑，管路连接点更少，能有效降低管路泄漏的风险。产品功能特性上，上部的电动执行机构可接收标准控制信号，精准驱动下部阀芯完成换向动作，同时附带手动操作手柄，在断电或者调试阶段可以通过手动方式完成阀位切换，兼顾自动运行的便捷性与应急操作的可靠性；阀体采用三通等径接口设计，流道过渡平滑，能减少流体通过时的压损，避免介质在阀腔内部滞留沉积，适配洁净度要求较高的流体输送场景。设计思路上，整体采用模块化分体结构，上部电动执行单元与下部阀体通过标准连接件装配，执行机构与阀芯的连接部位设置密封隔离结构，避免管路内的流体渗入执行机构内部造成元件损坏，后期维护时可单独拆分执行单元或者阀体部分，无需整体拆卸管路连接，降低运维工作量。外形尺寸与安装边界方面，整体为立式布局，上部执行机构为规整的柱形结构，下部阀体三个接口呈空间正交分布，安装时需预留执行机构顶部的接线空间、侧方手动手柄的操作空间，以及三个管路接口的连接操作距离，阀体底部可搭配配套支架做承重固定，避免管路承重全部压在阀身连接部位，安装适配常规工业管路的架设高度，无需额外做特殊的安装基础改造，可直接替换同通径的手动三通阀完成自动化升级。
