外螺纹连接式弹簧安全阀结构设计

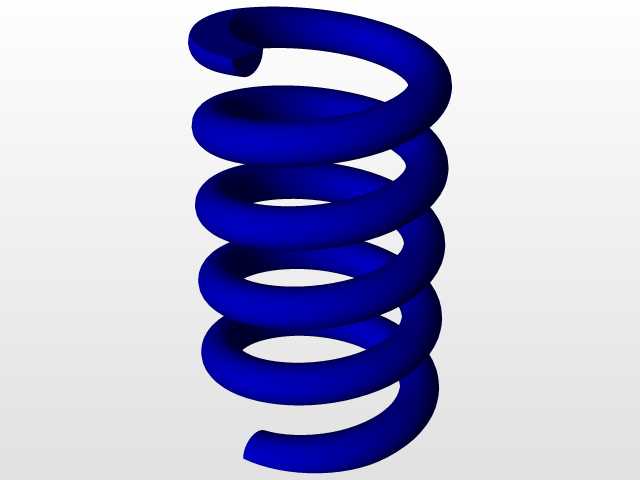

这款弹簧式安全阀主要应用于低压流体输送管路、小型压力容器、气动控制系统以及民用供水供气支路的超压防护场景，是管路系统中不可或缺的被动安全防护部件，当管路内部介质压力超过预设安全阈值时，阀门会自动开启泄放多余压力，待压力回落至正常工作区间后自动回座密封，避免管路、容器因超压出现破裂、介质泄漏甚至爆管等安全事故，保障整个流体输送系统的运行稳定性与使用安全性。从功能特性来看，该安全阀采用弹簧直接载荷式结构，依靠压缩弹簧的预紧弹力平衡阀瓣受到的介质压力，通过顶部的调节螺母可调整弹簧预压缩量，以此灵活设定阀门的开启压力值，适配不同工作压力等级的管路需求；阀瓣与阀座采用锥面密封配合，密封性能可靠，正常工作状态下可有效阻断介质渗漏，泄放过程中流道通畅，可快速排出超压介质，压力回落后能迅速复位，避免介质长时间过量泄放造成的物料浪费与系统压力波动。在设计思路上，整体采用轴向堆叠的同轴结构，所有零部件均沿中心轴线对称布置，既保证了阀瓣受力均匀，避免启闭过程中出现卡滞、偏磨问题，也简化了零件加工与装配流程，降低生产制造成本；两端均采用外螺纹连接结构，无需额外焊接法兰，可直接拧入对应内螺纹的管路接口中，安装操作便捷，适合小通径管路的紧凑安装场景；外部设置六角结构的拧动部位，可使用普通扳手完成安装紧固，无需专用工装，现场安装维护门槛低。从安装边界来看，阀门整体为细长型轴向结构，下端外螺纹为管路接入端，上端外螺纹为压力调节端，中部六角部位为安装拧动受力位，安装时需预留足够的轴向操作空间，保证扳手可顺利卡入六角部位完成拧紧操作，同时阀体周围需预留一定的径向空间，避免与周边管路、支架发生干涉；弹簧部位外侧无额外封闭罩壳，安装时需注意避开高温、强腐蚀环境，防止弹簧弹力出现不可逆衰减，影响阀门的压力整定精度与正常启闭功能，日常巡检时可直接观察弹簧状态，快速判断阀门是否存在卡滞、泄漏等异常问题，降低运维排查难度。
