石油固井作业用水泥头结构设计

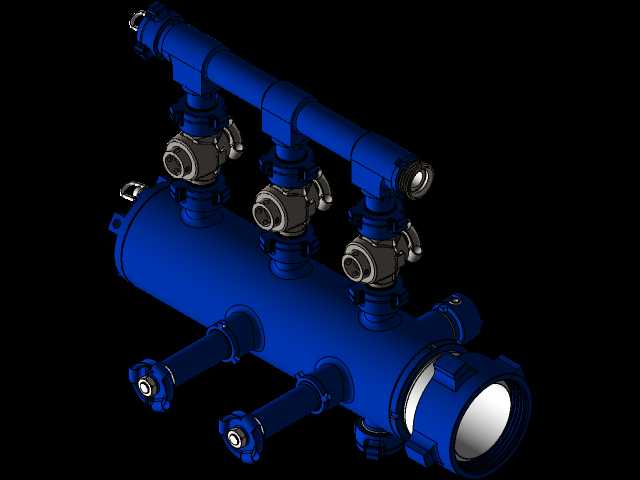

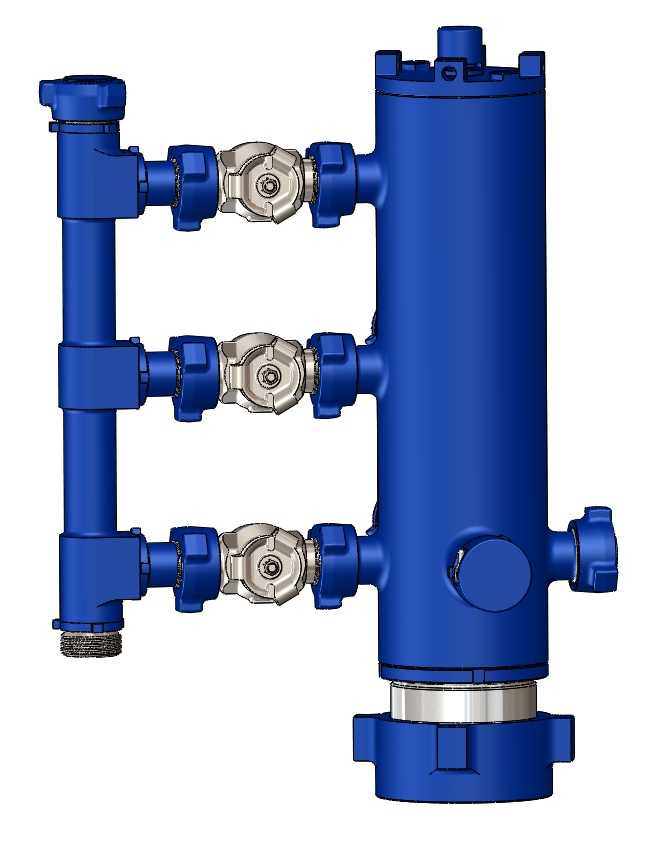

这款水泥头是石油天然气钻采固井环节的核心井口作业设备，主要应用在油气井完井固井、套管注水泥施工作业场景中，是连接套管串与地面固井管汇的关键枢纽部件，承担着注水泥作业过程中胶塞投放、水泥浆注入通道管控、作业压力承载的核心作用，能够在高压作业环境下保障固井流程的密闭性与操作可控性，避免固井过程中出现水泥浆回流、压力泄漏等作业风险，是保障固井质量、提升井筒密封可靠性的重要作业部件。从结构设计来看，该设备采用主筒体加侧置多路阀组的布局形式，主筒体作为核心承压与胶塞容纳腔体，下部设置标准套管连接法兰结构，能够匹配对应规格的油层套管、技术套管的上端连接需求，安装时可直接与井口套管串通过螺纹或法兰结构实现刚性密封连接，安装边界需匹配井口套管的通径尺寸与连接螺纹参数，保障对接后的同轴度与密封承压能力。侧部三路对称布置的高压连接通道，通过铰接式高压由壬接头与外部固井管汇相连，每一路通道都配置独立的旋塞阀结构，可根据固井作业的工序需求，单独控制对应通道的通断，既可以实现水泥浆的大排量注入，也可在注水泥作业完成后，通过对应通道投放固井胶塞，完成替浆作业的流程管控，铰接式的接头设计能够适配不同角度的管汇连接需求，降低现场安装时的管汇对接难度，抵消现场安装的角度偏差带来的装配应力。主筒体上部设置顶丝密封结构与压盖，能够在装入胶塞后实现筒体上端的高压密封，同时预留压控通道，可在作业过程中监测筒体内的压力变化，侧部设置的观察窗结构能够直观确认胶塞的投放与下行状态，帮助现场作业人员判断作业工序的推进节点。整体结构的承压等级匹配常规油气井固井的高压作业需求，所有过流通道的通径设计与套管内通径保持一致，避免水泥浆注入过程中出现节流、憋压的问题，流道内壁做光滑过渡处理，减少水泥浆流动过程中的阻力，同时降低水泥浆残留固结在流道内的概率，方便作业完成后的设备清洗与维护。设备的外形布局充分考虑现场作业的操作空间需求，侧部阀组的操作手轮位置预留足够的操作空间，方便现场人员在井口作业平台上完成阀门启闭操作，下部连接结构的尺寸设计兼容常规井口套管的安装规范，无需额外加工转换接头即可完成现场装配，能够有效缩短固井作业的井口准备时间，提升现场作业效率。
