杠杆式安全阀三维结构设计

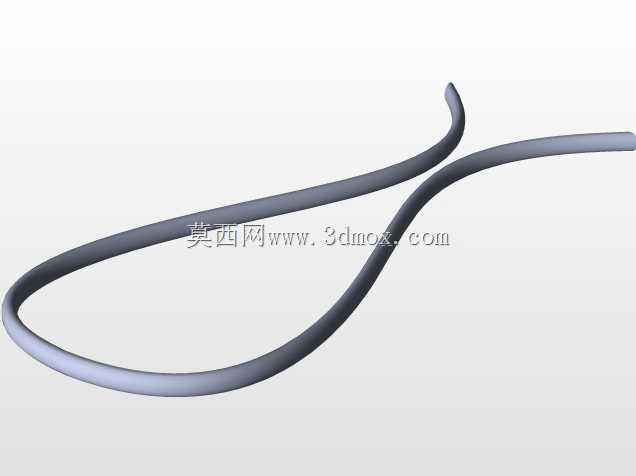

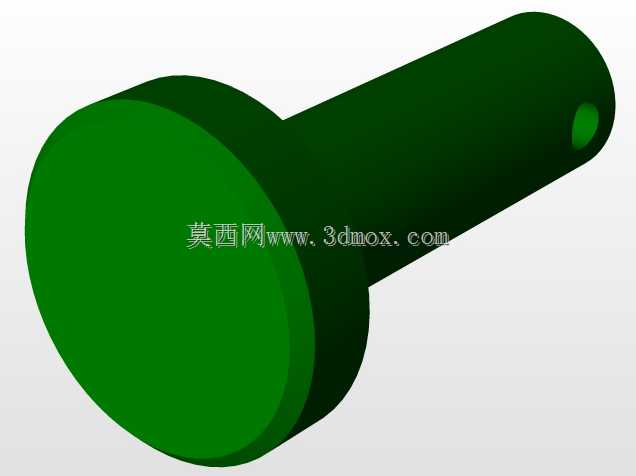

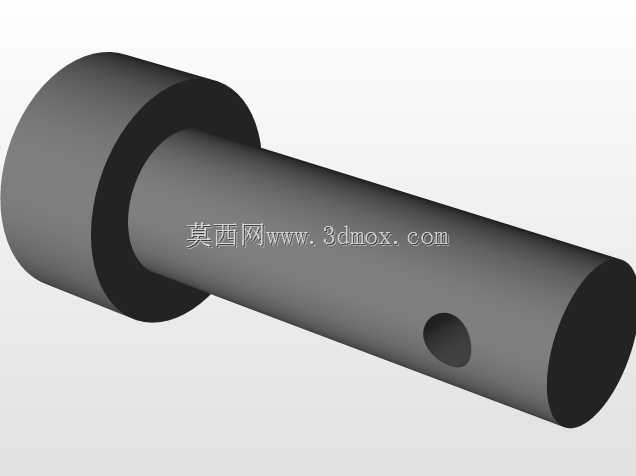

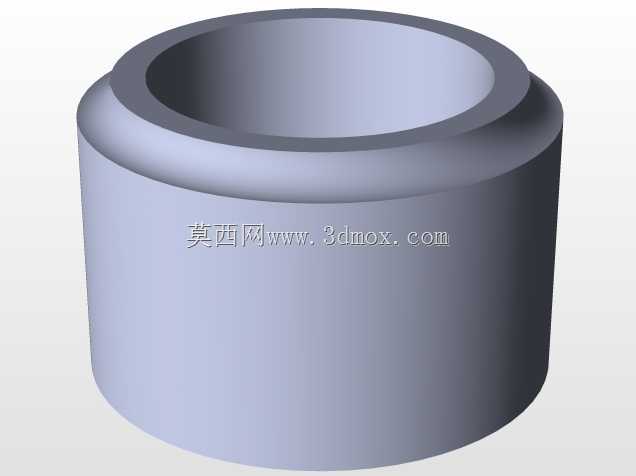

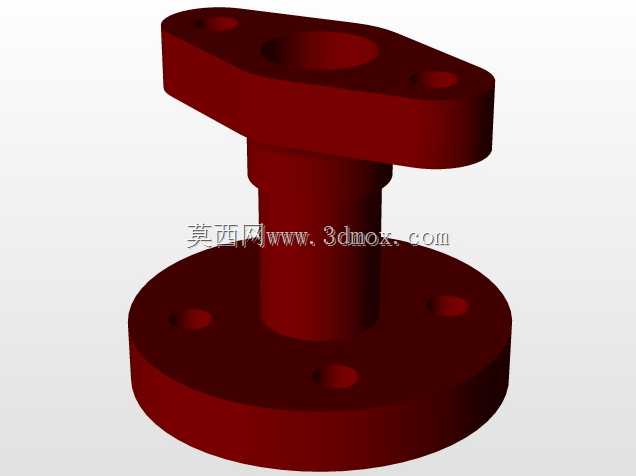

在承压类工业管道与压力容器系统中，这类杠杆重锤式安全阀是超压泄放的核心安全部件，常应用于蒸汽锅炉、低压储气罐、化工介质输送管线等场景，当系统内部压力超过设定阈值时，阀芯自动开启泄放多余介质，压力回落至安全区间后自动回座密封，避免设备超压爆裂引发生产安全事故。该模型完整还原了杠杆式安全阀的核心传动与密封结构，底座采用带安装孔的圆盘式法兰结构，可通过螺栓与设备或管道的预设接口刚性连接，安装时需保证阀杆与安装面垂直，避免杠杆偏载导致密封面受力不均引发泄漏。阀体上部设置阀芯密封组件，通过阀杆与杠杆机构连接，杠杆一端铰接在阀体支座上，另一端预留重锤安装位，依靠重锤的重力通过杠杆放大后施加在阀芯上，形成密封预紧力，调整重锤在杠杆上的位置即可改变泄放压力的设定值，相比弹簧式安全阀，该结构对温度变化不敏感，泄放压力稳定，适合介质温度波动较大的工况。设计过程中重点考虑了杠杆的受力平衡，铰接位置采用销轴连接，预留了合理的转动间隙避免卡涩，同时对密封面的同轴度做了约束，保证阀芯回座时能准确贴合阀座密封面。模型中各部件的装配关系清晰，阀体流道做了平滑过渡处理，减少介质泄放时的流阻，支座与阀体采用一体化铸造结构提升整体刚性，杠杆采用矩形截面型材结构，在满足抗弯强度的前提下控制整体重量，重锤位置设置了锁紧结构，避免设备运行过程中重锤移位导致压力设定值偏移。安装边界上，底座法兰的螺栓孔分布需匹配对应压力等级的管道法兰标准，杠杆摆动范围内不得设置其他管线或结构件，预留足够的操作空间用于调整重锤位置与日常校验，阀杆的行程需满足全开泄放时的开度要求，保证泄放能力匹配系统的最大超压流量。
