剖视展示型深沟球滚动轴承结构设计

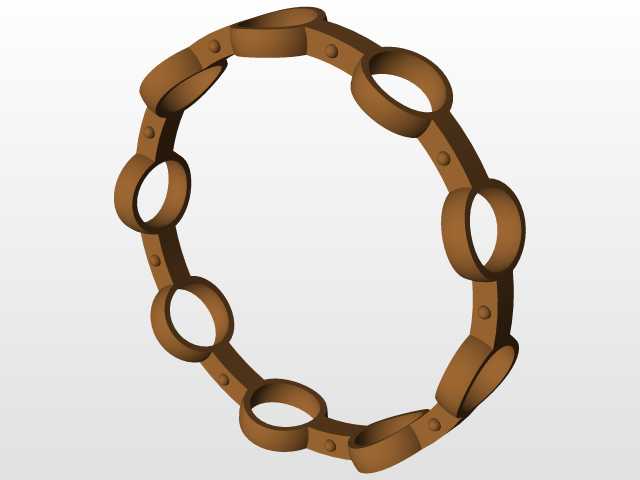

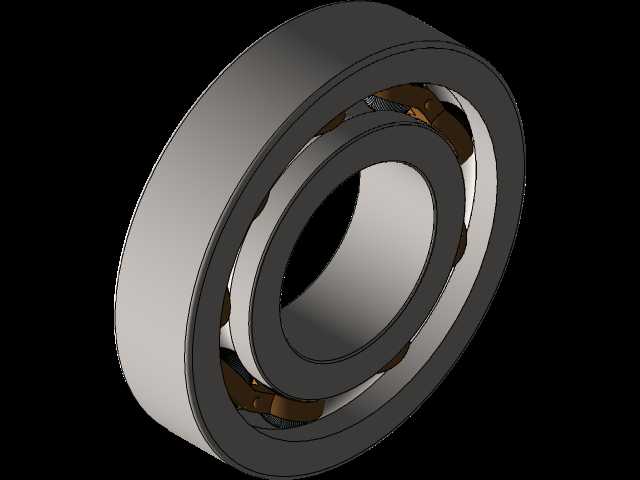

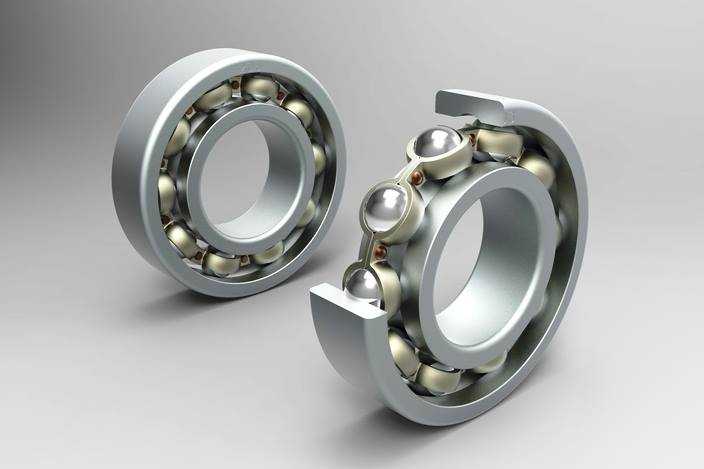

这款滚动轴承是机械传动系统中应用极为广泛的基础支撑部件，主要承担旋转轴的径向载荷，同时可兼顾一定比例的双向轴向载荷，在各类需要降低轴系运转摩擦阻力、保证回转精度的场景中都能见到它的身影，小到家用电动工具、办公自动化设备，大到工业输送线、机床主轴、农用机械、工程机械的传动单元，都需要这类轴承作为核心支撑零件保障设备稳定运转。从结构设计来看，模型采用了完整装配加局部剖视的展示形式，既呈现了轴承成品的完整外形状态，也通过半剖结构清晰展现了内部的组成细节：包含带有弧形滚道的外圈、与轴配合的内圈、均匀排布在滚道之间的钢制滚珠、用于分隔滚珠避免相互摩擦的保持架四个核心部分，各零件的配合间隙、滚道的曲率设计都贴合实际生产的轴承参数逻辑，保持架的兜孔结构刚好包裹住滚珠的大部分球面，既能够让滚珠在滚道内顺畅滚动，又能限制滚珠在高速运转时发生移位脱落，保证轴承整体的结构稳定性。在外形与安装边界层面，这类轴承的外形为标准环形结构，外圈的外圆柱面为安装基准面，用于和设备的轴承座孔实现过渡配合，内圈的内圆柱面与传动轴的轴颈配合，安装时需要严格控制配合公差，过松会导致运转时内外圈发生打滑跑圈，加剧配合面磨损，过紧则会导致轴承内部游隙被挤压消除，出现运转卡滞、温升过高的问题。设计过程中需要重点考量滚道的曲率半径与滚珠直径的匹配度，曲率过大会导致滚珠与滚道的接触应力集中，大幅缩短轴承的疲劳寿命，曲率过小则会让轴承的承载能力下降，无法满足重载工况的使用需求；同时保持架的材质与结构设计也会直接影响轴承的极限转速，采用冲压钢制保持架的款式更适合中低速重载场景，而树脂保持架的款式则能适配更高转速的运转需求。在实际设备运行过程中，这类轴承能够将轴运转时的滑动摩擦转化为滚珠的滚动摩擦，大幅降低动力传递过程中的摩擦损耗，同时精准约束轴的径向与轴向窜动，保证轴上的齿轮、带轮等传动零件始终处于正确的啮合位置，避免因轴系偏移导致的传动异响、零件磨损加剧等问题。模型的剖视设计能够让使用者直观理解轴承的内部装配关系，不管是用于机械设计的结构参考，还是用于机械原理的教学演示，都能清晰传递滚动轴承的工作逻辑，帮助相关人员快速掌握这类基础零件的结构特点与安装要点，在进行轴系设计时能够更合理地选择轴承规格、规划安装空间，预留出足够的轴承装配与润滑维护位置，保障整套传动机构的长期稳定运行。
