冲击式水轮机水斗转轮结构设计

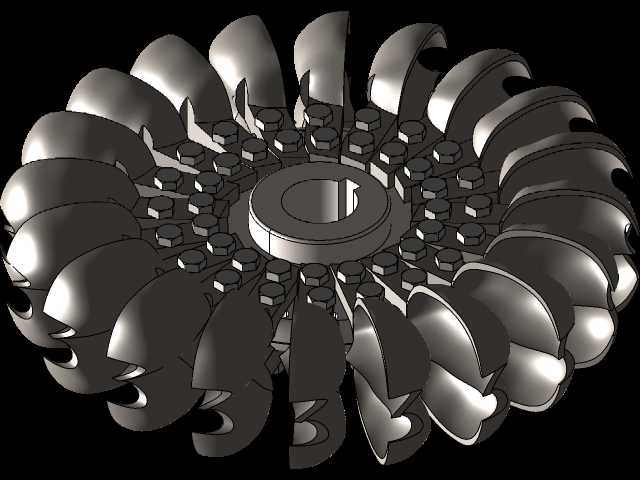

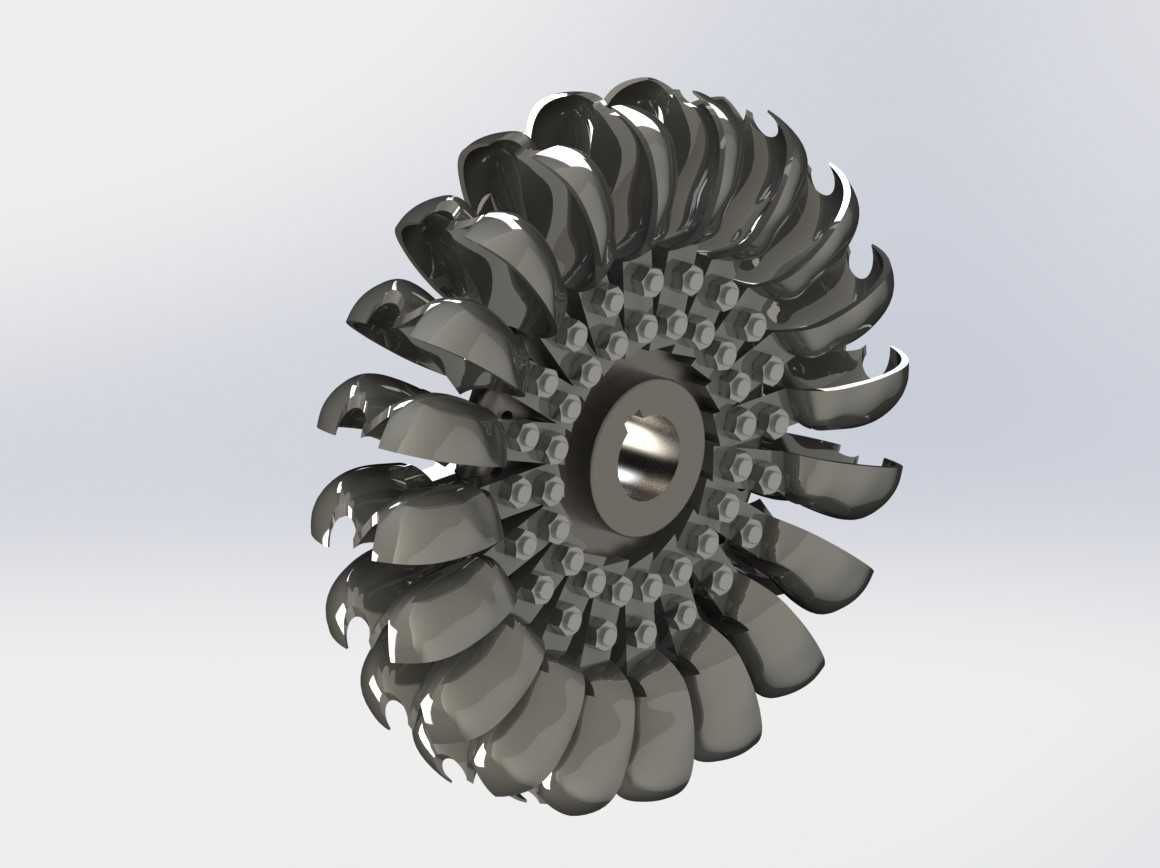

该冲击轮是冲击式水轮发电机组的核心做功部件，主要应用于高水头、小流量的水力发电场景，在中小型山区水电站、高落差引水式发电站中承担着将水流动能转化为旋转机械能的核心作用，是整套水力发电设备中直接接触高压水流、完成能量转换的关键结构。从实际用途来看，该部件安装在水轮机的主轴端部，当高压引水管道喷出的高速水柱冲击轮体外侧的水斗结构时，水流的冲击力会推动轮体绕主轴中心持续旋转，进而带动同轴连接的发电机转子转动，完成水能到电能的转换过程，其结构设计的合理性直接决定了整套水轮机组的能量转换效率与运行稳定性。从功能特性来看，该轮体采用周向均匀排布的水斗式结构，每个水斗都设计有对称的分水刃与曲面斗槽，能够在接触高速水流时将水流平滑拆分并引导至斗槽两侧流出，最大程度减少水流冲击时的能量损耗，同时避免水流反射干扰后续水斗的受流过程；轮体中心设计有带键槽的主轴安装孔，能够与动力输出主轴实现精准周向定位，保证扭矩传递的可靠性，孔位周边设计有环形加强凸台，可提升轮体与主轴配合处的结构强度，避免高速旋转时出现应力集中导致的结构开裂；水斗与中心轮毂之间通过放射状的支撑筋连接，既保证了整体结构的刚性，又尽可能降低了轮体自身的转动惯量，减少机组启动与负载波动时的惯性冲击。在设计思路上，该结构优先考虑了水流冲击的受力均匀性，所有水斗的曲面轮廓都经过流线型优化，保证每个水斗在旋转至受流位置时都能以最佳角度承接水流冲击，同时斗槽的出水角度经过反复校核，确保做功后的水流能够顺畅排出，不会在轮体内部形成紊流影响运转效率；轮体整体采用对称式结构设计，旋转过程中动平衡表现优异，能够有效降低高转速运转时的振动与噪音，延长主轴轴承的使用寿命。从安装边界来看，该轮体的中心安装孔孔径与配套水轮机主轴的轴径完全匹配，键槽尺寸符合通用传动件的配合标准，轮体的最大外圆直径适配对应功率水轮机的机壳内部安装空间，安装时只需将轮体沿轴向推入主轴端部，通过平键完成周向固定，再用端部锁紧螺母完成轴向定位即可，不需要额外加工复杂的配合结构，安装与后期维护更换都十分便捷；轮体的轴向厚度经过严格控制，既保证了水斗的有效受流深度，又不会占用过多的机壳内部轴向空间，能够适配多数同功率等级冲击式水轮机的安装尺寸要求，不需要对原有设备的机壳与主轴结构进行改造即可直接替换使用。
