重载单槽钢丝绳导向滑轮结构设计

　　这套轮体结构面向起重牵引、卷扬改向以及轻型输送线中的绳索承载场景，核心作用是约束钢丝绳运动轨迹、降低绳索拖拽阻力，并把绳索张力产生的径向载荷平稳传递到支承轴与机架上。现场布置时，滑轮常安装在吊臂端部、绞车出绳口、龙门架转角或移动小车导向位置；钢丝绳绕过轮槽后，拉力方向被改变，机架不必直接承受绳索偏摆带来的摩擦磨损。

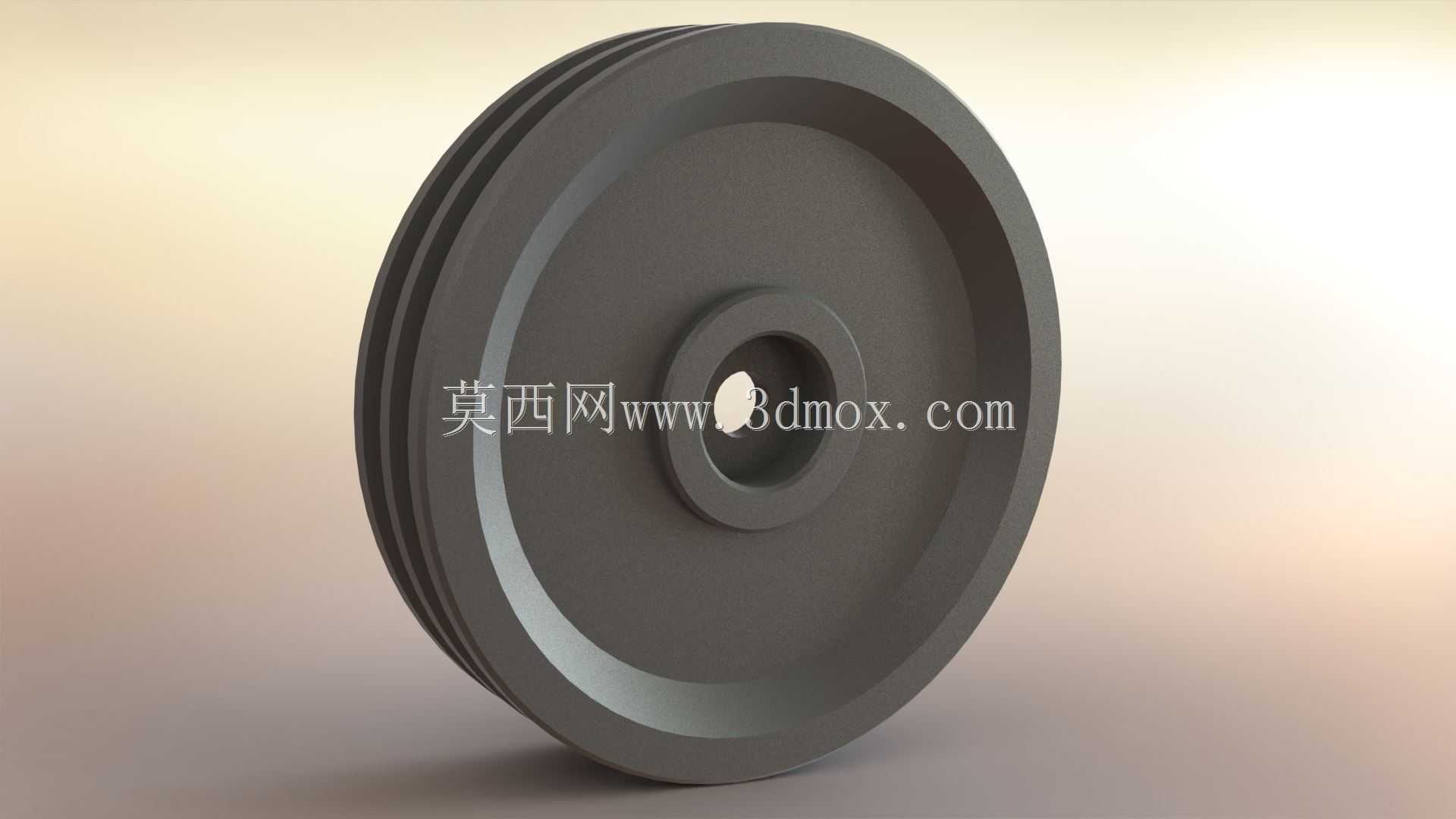

　　轮体采用盘式回转构型，外缘加工出连续内凹绳槽，槽底圆弧与所选钢丝绳直径匹配，槽口两侧保留凸起轮缘，防止绳索在启停冲击、偏载或松弛状态下脱出。轮槽表面需要控制圆角与表面质量，避免尖锐棱边压伤钢丝；槽底直径与绳径保持合理比例，以减小钢丝绳反复弯曲时的交变应力。轮缘外侧设置加厚环带，使轮体在长期接触摩擦后仍有足够修磨余量。

　　中部轮毂围绕中心孔形成支承区域，孔壁用于与轴套、轴承或固定销轴配合。轮毂向轮辐方向平滑过渡，避免孔径边缘出现应力集中；轮盘截面从轮毂到轮缘逐渐变化，既保证绳槽区域的刚性，又控制整体转动惯量。对于频繁正反转的卷扬机构，轮体质量分布应尽量对称，动平衡偏差过大会引起绳索跳动、轴承发热和支架振动。

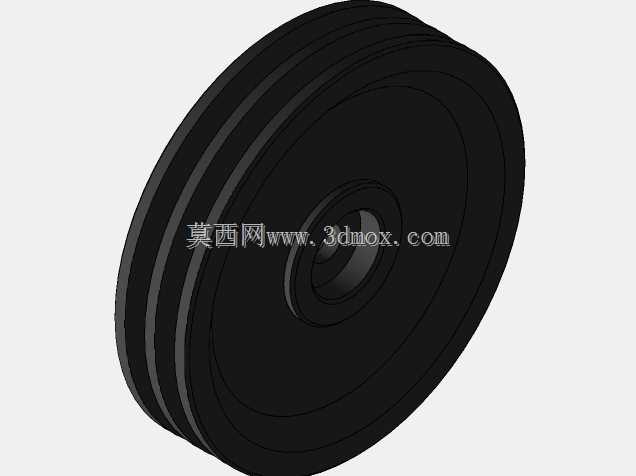

　　建模时先以回转中心线为基准建立轮坯，再通过旋转特征生成轮缘、绳槽、轮盘和轮毂的主体轮廓。中心安装孔需要与轴系设计同步确定：若采用滑动轴套，孔径按配合公差和衬套壁厚预留；若采用滚动轴承，则需在轮毂内留出轴承座孔、挡圈槽或端盖固定面。轮盘上可根据减重需求布置均匀开孔，但开孔数量、孔径和桥接宽度必须兼顾铸造或焊接工艺，不能削弱绳槽下方承载环带。

　　安装边界方面，轮体两侧需留出钢丝绳偏摆空间，轮缘与护板、支架之间保留安全间隙，防止绳索夹入轮侧。中心轴线应与钢丝绳出入轮槽的方向保持正确几何关系，多组导向轮布置时还要保证各轮槽中心线共面，否则钢丝绳会在槽内爬坡、剐蹭轮缘。轴端固定方式可根据载荷选择开口销、锁紧螺母、轴承端盖或卡板，但都应限制轮体轴向窜动，同时不影响其自由转动。

　　在受力思路上，滑轮不传递扭矩，主要承受绳索两侧张力合成后的径向压力。设计人员需要根据最大起重量、绳索包角和动载系数校核轮缘壁厚、轮毂接触应力以及销轴弯曲强度。绳槽包角过小会降低摩擦约束并增加绳索跳槽风险，包角过大则可能增大轴承受力；改向点位通常结合设备总装空间反复调整。对于粉尘、雨淋或户外作业环境，还可在轮毂处增设润滑通道或密封间隙，使衬套磨损处于可控范围。

　　该结构没有复杂齿形和外接动力接口，却直接关系到起重作业的安全性。三维建模过程中应把绳槽轮廓、中心孔、轮缘厚度和轴向宽度作为关键尺寸管理，并在装配状态下检查钢丝绳扫掠范围、支架干涉以及维护拆装路径。这样得到的轮体既能满足导向承载功能，也便于后续工程图出图、毛坯制作和现场替换。
