带压力表集成式介质分离装置结构设计

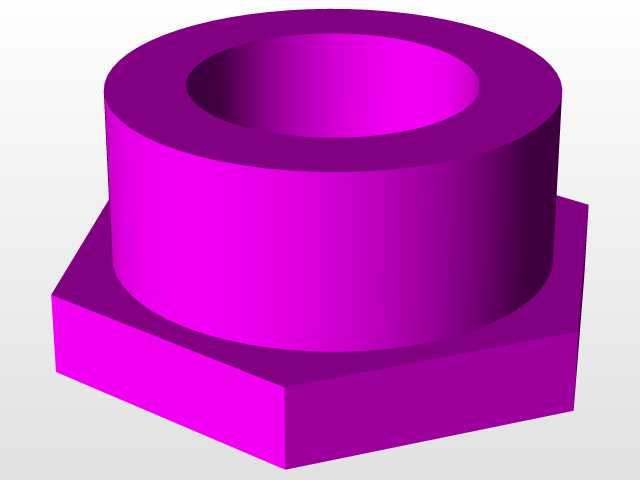

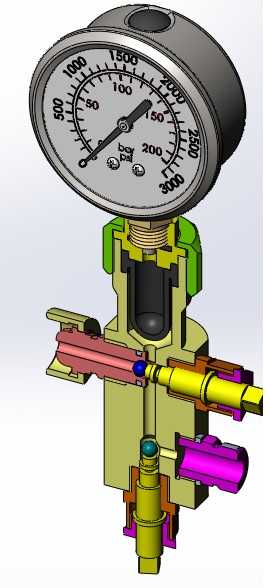

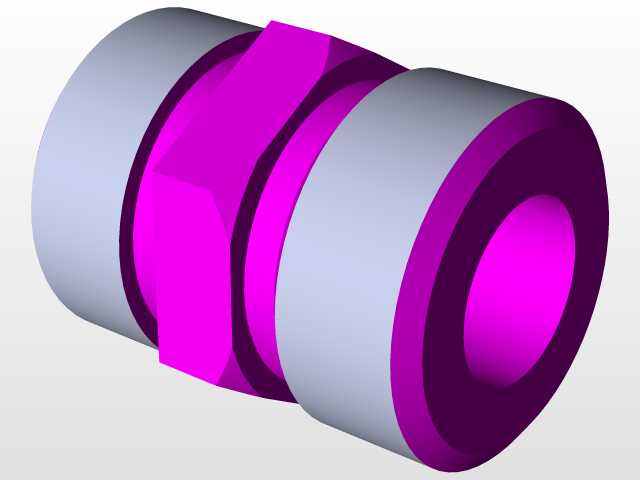

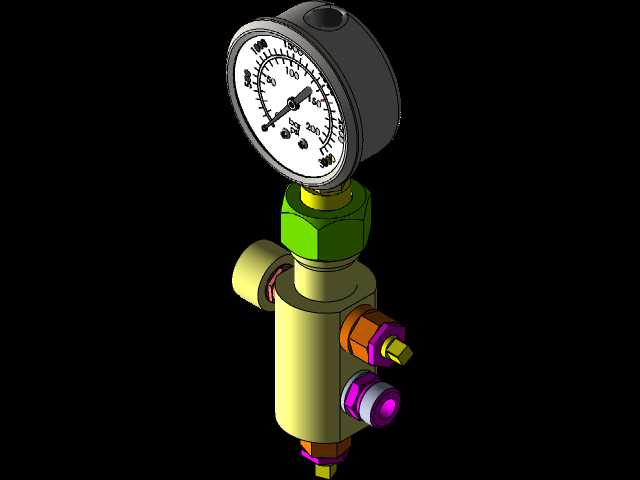

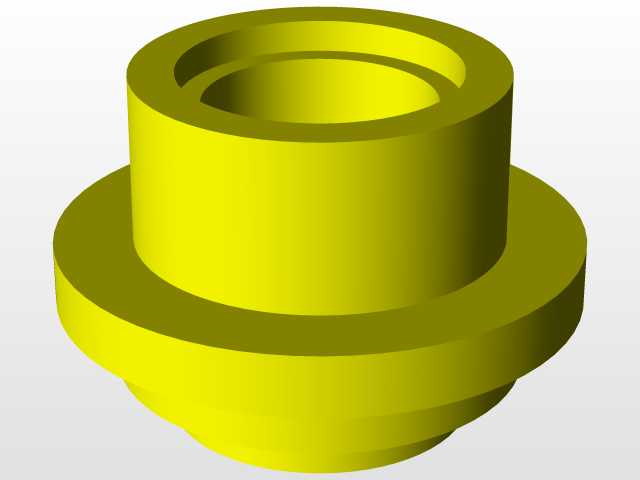

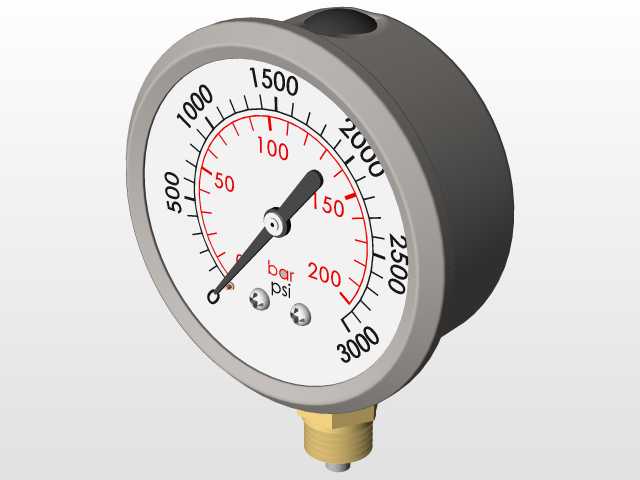

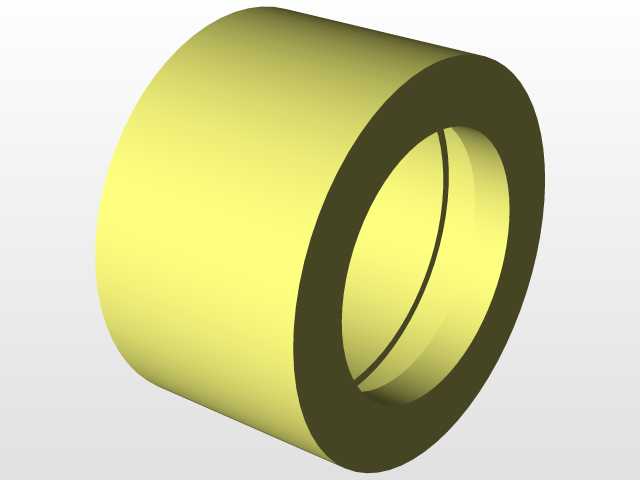

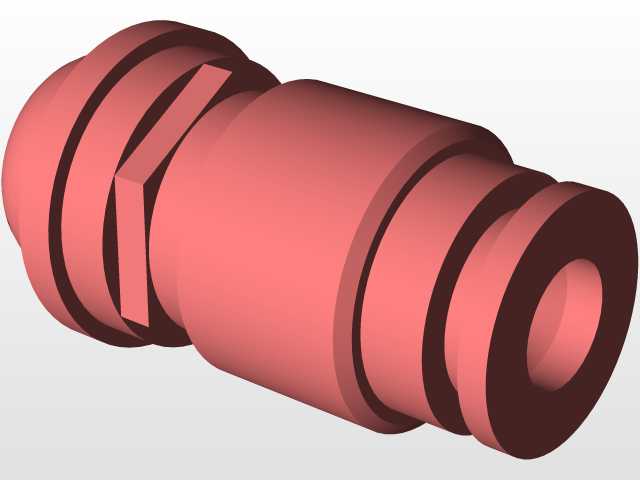

该介质分离装置主要应用于工业流体输送管路系统中，常见于气动控制回路、液压动力系统、压缩空气管网、燃气输配支路以及小型化工流体输送场景，核心作用是对管路内混合流动的不同密度介质进行有效分离，避免气态介质携带液态杂质、或是液态介质裹挟气态气泡进入下游精密元件，保障后续控制阀、执行机构、计量仪表等设备的运行稳定性与使用寿命。装置顶部集成直装式压力表，可实时监测分离腔内部的工作压力，无需额外在管路上开孔加装测压元件，大幅简化管路布局，减少潜在的泄漏点位。从结构设计来看，整体采用同轴式集成布局，主体为立式柱状分离腔体，上部通过螺纹接口直接连接压力表测压端，腔体内部设置多级阻尼与导流结构，混合介质从侧向入口进入腔体后，流通截面突然扩大，流速快速降低，依靠不同介质的密度差实现重力沉降分离，密度较大的液态杂质或固态颗粒沿腔体内壁沉降至下部集污腔，密度较小的洁净气态介质则从侧向出口输出至下游管路，腔体下部设置排污接口，可定期开启排出沉积的杂质，避免长期堆积堵塞流道。侧向的多组接口采用标准化管路连接尺寸，可适配常规工业管路的快插或螺纹安装需求，整体安装边界紧凑，径向尺寸控制在常规同通径管路元件的适配范围内，轴向高度预留了压力表读数的操作空间，安装时无需额外预留过大的检修空间，可直接集成在现有管路的阀组安装位中，无需对原有管路进行大幅改造。设计过程中充分考虑了不同工况的密封需求，各部件结合面采用台阶式密封结构，搭配适配的密封件可满足中低压工况下的无泄漏运行要求，内部流道经过圆弧过渡处理，避免介质流动过程中产生过大的局部阻力损失，同时减少流道内的介质滞留死角，降低杂质残留堆积的概率。顶部的压力表采用嵌入式安装结构，与分离腔体的连接部位设置密封缓冲结构，可避免管路压力波动对压力表造成冲击损坏，延长测压元件的使用寿命，同时压力表的表盘朝向可根据安装场景调整，方便现场操作人员快速读取压力数值，无需额外加装观测辅助装置。
