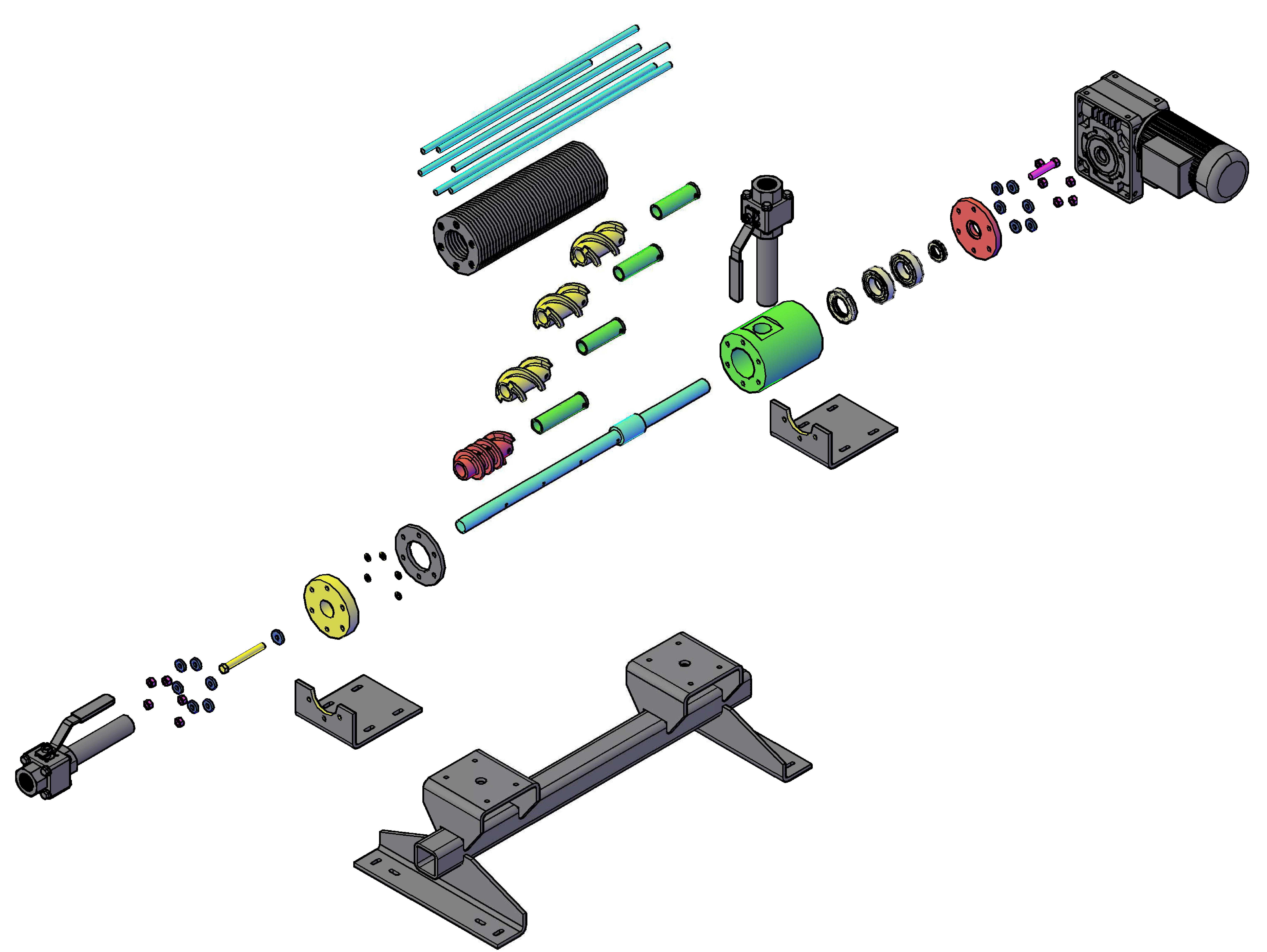

泥浆螺旋压力机爆炸视图结构设计

这款螺旋加压设备主要面向泥浆处理、污泥脱水、高粘度浆料输送类工况，在环保污泥处置、陶瓷原料加工、建筑泥浆固化、选矿尾矿处理场景中承担核心挤压作业，可将高含水率的流态泥浆通过螺旋推送的持续挤压力实现固液分离、体积减容，或是将加压后的泥料稳定输送至下一处理工序，替代传统人工转运、自然晾晒的低效处理模式，适配连续化生产线的作业节奏。从结构设计来看，整套设备采用卧式同轴布局，核心挤压单元为变径变螺距的螺旋轴组件，沿物料输送方向螺旋导程逐步收窄、轴径逐步增大，在推送过程中持续缩小物料容纳空间，逐步建立挤压力，避免压力突增造成的设备卡滞、物料反喷问题；螺旋轴外侧配套分段式滤筒结构，筒壁预留均匀滤缝，挤压过程中析出的水分可通过滤缝快速排出，实现固液两相的初步分离。驱动端采用减速电机直连的传动方案，通过联轴器将动力传递至螺旋主轴，配套的密封组件采用多道组合密封结构，既防止泥浆沿轴端缝隙泄漏污染传动部件，也避免外部杂质进入轴承位造成磨损失效；设备两端设置带调心功能的轴承座，可补偿长轴加工、安装过程中产生的同轴度误差，降低长轴运转过程中的挠曲变形风险，延长核心部件的使用寿命。进料端设置垂直进料接口，可直接对接上游泥浆输送管道，配套的快接结构可快速拆装，方便日常进料口的堵塞清理；出料端设置可调节压力的出料口结构，通过调整出料端的阻尼间隙可灵活改变设备内部的挤压压力，适配不同含水率、不同物料特性的泥浆处理需求，无需更换核心部件即可覆盖多类工况。设备底部采用分体式支撑机架，机架预留多组安装固定孔位，可直接固定在混凝土基础或是生产线配套钢架上，整体安装边界紧凑，横向长度适配常规车间生产线的工位排布，支撑脚位置设置微调结构，可在安装时调整整机水平度，避免长轴倾斜造成的偏磨问题；所有过流部件均采用耐磨材质设计，螺旋叶片边缘做堆焊耐磨处理，滤筒采用高强度耐磨钢加工，可长期耐受泥浆中硬质颗粒的冲刷磨损，减少易损件的更换频率。整套设备的装配结构采用模块化设计，各功能单元可独立拆分，日常维护时无需整体拆解设备，即可单独更换密封件、螺旋叶片、滤筒等易损部件，大幅降低运维的时间成本与人力成本，适配工业场景下长时间连续作业的可靠性要求。
