立式小型台式液压压装作业设备结构设计

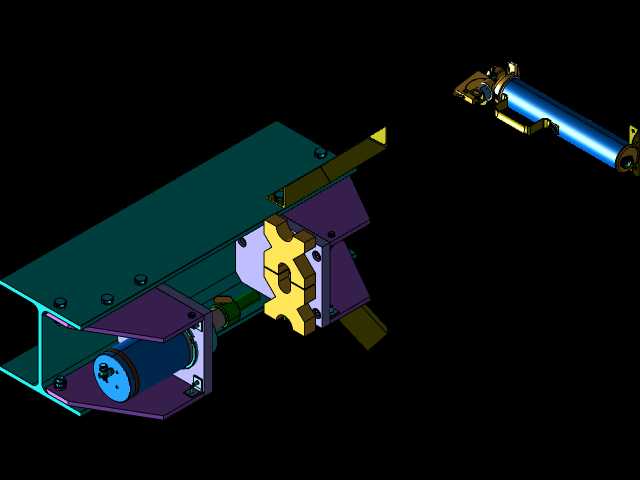

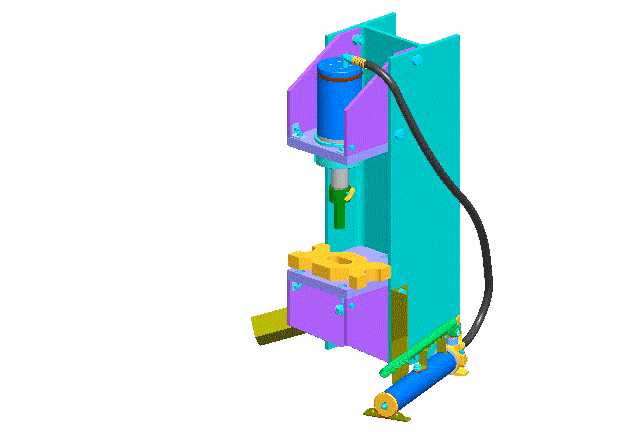

这款台式液压设备主要面向小型零部件加工、五金修配、小批量生产场景设计，可安置在常规工作台面使用，无需专门的大型设备安装地基，适配维修车间、小型加工厂、教学实训场地、产品试制实验室等多种空间有限的作业场景，能够完成小型轴类零件压装、五金件铆接、薄金属件校形、小尺寸工件冲压成型、轴承衬套压入装配等常见的压力加工作业，相比大型落地式液压机，它的占地范围更小，操作高度适配常规站立作业的人机尺寸，单人即可完成全部操作流程，不需要额外的辅助吊装设备配合上下料。设备采用立式单柱开式结构设计，主体承载框架为立式竖板搭配上下安装座的结构，这种开式布局可以从三个方向靠近作业工位，方便操作人员取放异形工件，也便于适配小型的辅助定位工装。上部安装主施压液压缸，缸体通过紫色防护安装座固定在框架上部，搭配硬质高压输油管路连接下部的手动增压缸单元，手动操作杆布置在设备前侧下方，操作人员可以在放置工件后单手操控施压，作业过程中可以随时根据手感控制施压行程与压力大小，避免压力过大压损精密工件。下部的作业台设置了带定位槽的工件装夹底座，能够适配不同规格的简易夹具，底座下方为液压储油与控制阀组安装腔，管路走线全部沿框架内侧布置，外部仅露出高压输油软管，既避免管路被工件剐蹭，也让整体外观更整洁。设计过程中充分考虑了台式设备的安装边界，整体宽度控制在常规工作台可容纳的范围内，重心沿竖向承载框架分布，放置在水平台面上即可保证作业稳定性，不需要额外打膨胀螺栓固定。施压工位的开口高度预留了足够的操作空间，可满足常规小型工件的上下料需求，液压缸的伸出行程覆盖了常见小零件压装的行程要求，手动液压驱动的设计不需要接入外接气源或大功率电源，只要加注合格液压油即可投入使用，对于没有配套工业动力接口的小型门店、野外维修站点也能适配。设备的所有受力部位都做了加强结构设计，竖板承载面与液压缸安装座之间设置了加强筋结构，避免长期施压出现框架变形，工件装夹位置做了防滑处理，施压过程中工件不会出现偏移，高压管路的连接部位都做了密封防漏设计，日常维护只需要定期检查液压油位与管路密封情况即可，维护成本极低，非常适合小批量、多品类的轻型压力加工作业使用。
