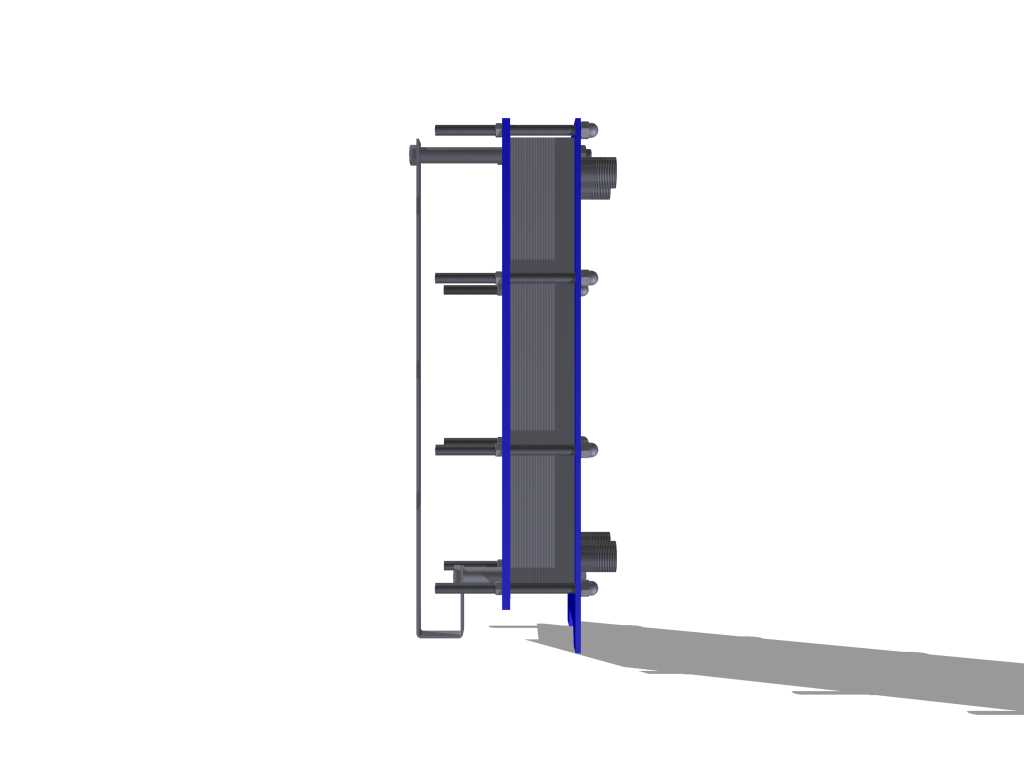

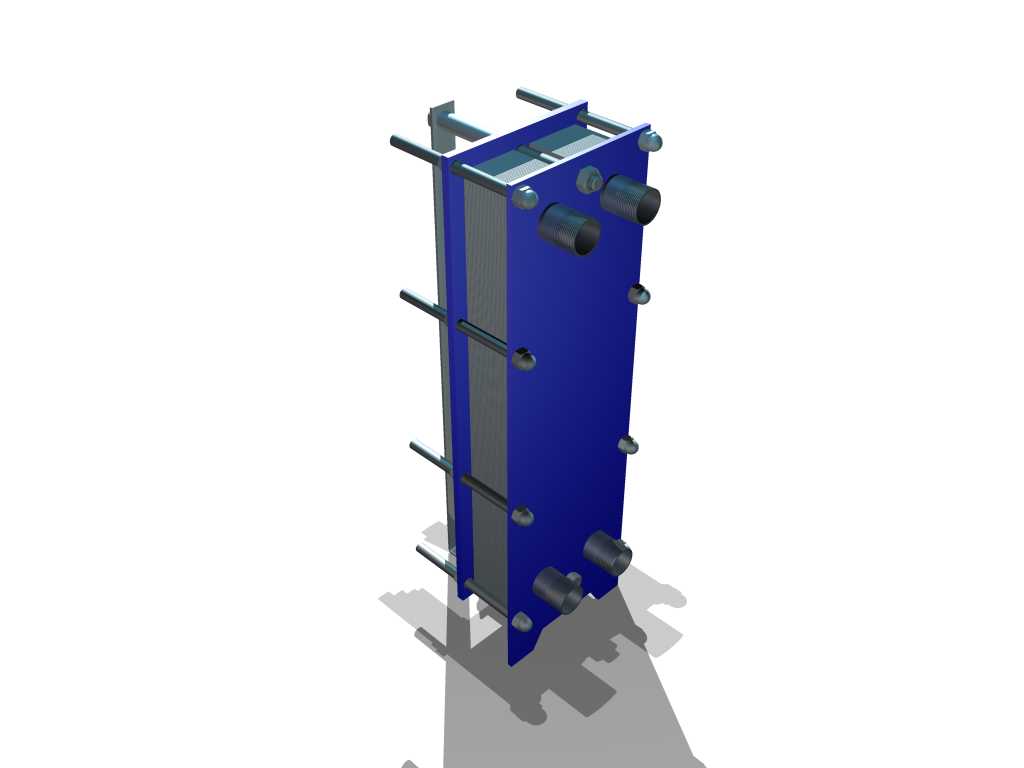

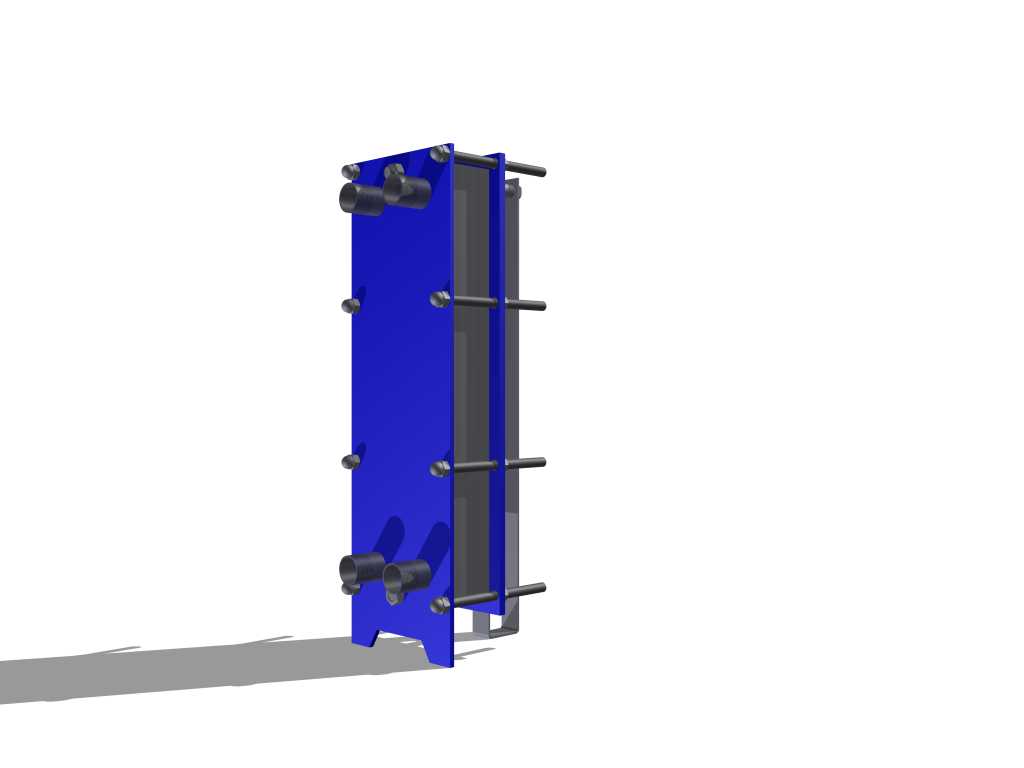

可拆式蓝色板片换热设备三维结构

这款换热设备主要面向暖通空调、化工制程、食品加工、集中供热等多类工业与民用场景，在化工生产线上可用于工艺流体的冷却与预热，精准控制反应物料的进出温度，保障反应过程的温度稳定性；在集中供热系统中可完成一次网高温水与二次网循环水的热量传递，隔绝不同压力层级的管网水路，避免水质串混；在食品加工场景中可对乳品、果汁等热敏性物料进行短时温和换热，最大程度保留物料的营养与风味，同时满足卫生级生产的易清洁要求。设备核心功能是通过板片间形成的狭窄流道，让冷热两种流体在相邻板片两侧逆向流动，借助金属板片的高导热性完成热量传递，相比传统管壳式换热器，其换热效率可提升三到四倍，同时占地面积仅为同换热功率管壳设备的三分之一，热损失可控制在极低水平。从设计思路来看，这款设备采用框架式可拆结构，上下设置的横向导杆用于定位堆叠的换热板片，四周的拉紧螺栓可根据设计压力调整压紧程度，既保证板片间密封垫的压缩量符合密封要求，避免流体泄漏，又能在设备需要维护清洗时，松开螺栓即可沿导杆滑开板片组，逐片清理板片表面的结垢与杂质，无需整体拆解管路。板片采用人字形波纹冲压结构，这种结构能让流体在较低流速下形成湍流，大幅提升换热系数，同时波纹结构可增强板片自身的刚性，提升设备承受压差的能力。设备的四个接口分别设置在固定压紧板的上下位置，同侧上下接口分别对应同一种流体的进出通道，安装时可根据现场管路走向选择同侧或异侧接管，无需额外改动设备结构。安装边界方面，设备预留了足够的螺栓操作空间，侧面需留出至少能拉出整组板片的维护距离，底部安装脚座可适配不同规格的安装基座，整体立式结构可减少水平方向的占地空间，适配厂房内紧凑的管路布局。板片堆叠的厚度可根据实际换热功率需求灵活调整，通过增减板片数量即可匹配不同的换热负荷，无需重新设计整体框架，具备极强的工况适配能力。密封垫采用嵌入式安装结构，卡在板片边缘的密封槽内，可耐受对应工况下的流体温度与腐蚀特性，更换时无需特殊工具即可快速完成拆装，降低设备的运维成本。
