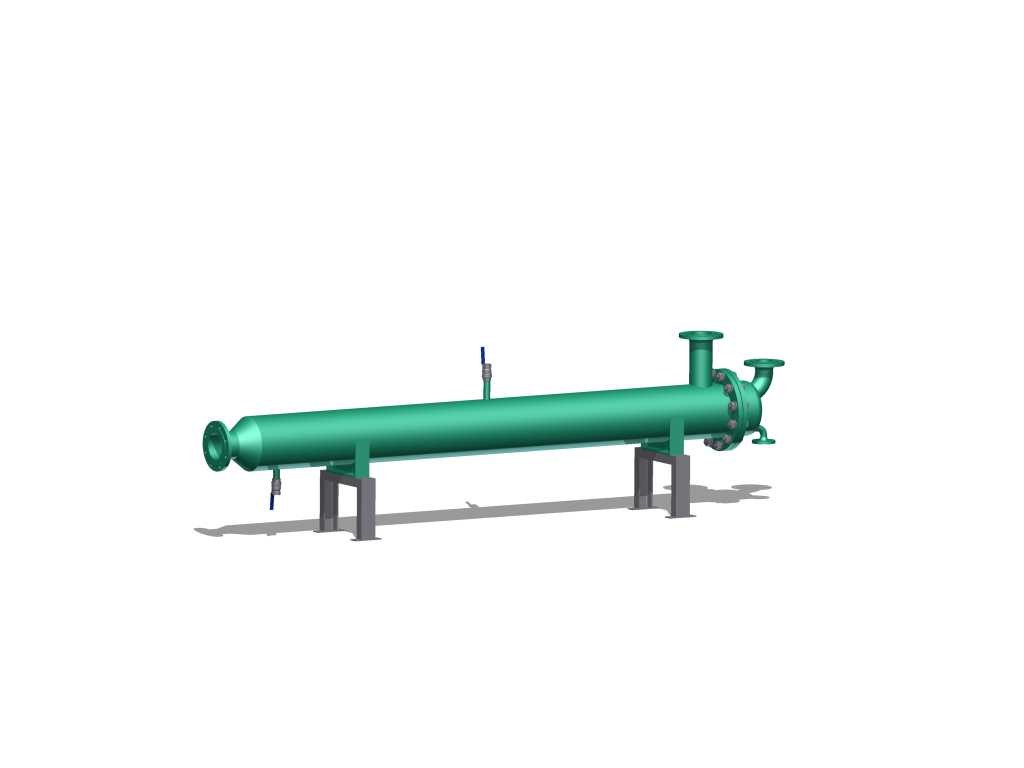

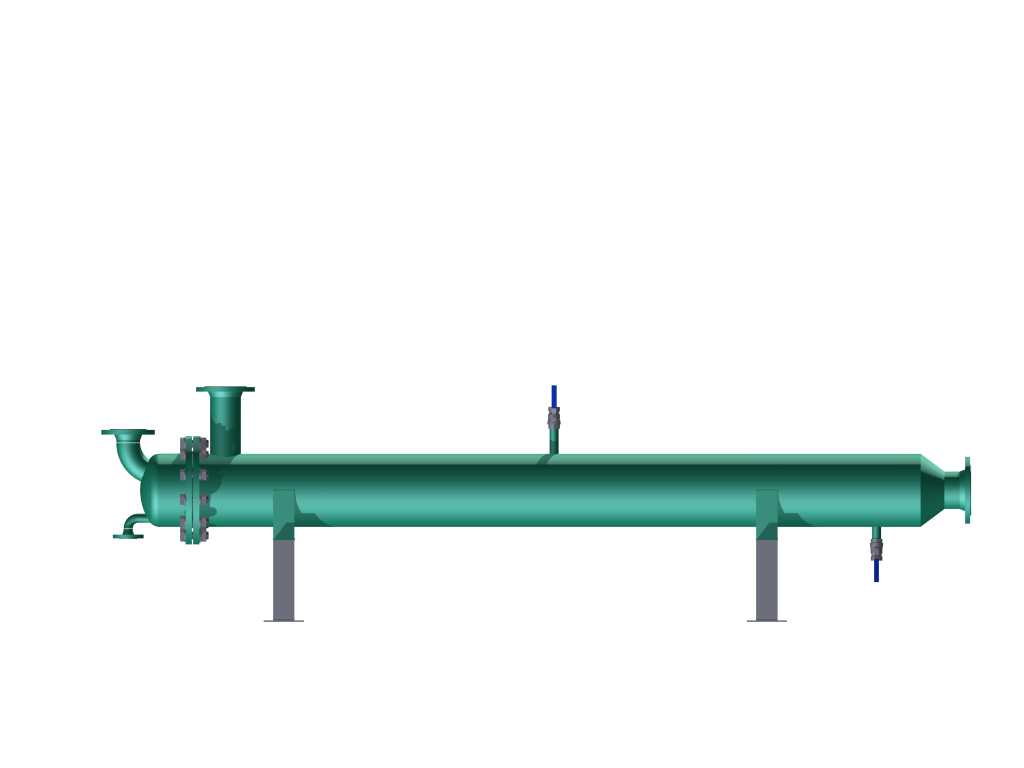

卧式管壳式气液换热工业设备结构

该款卧式管壳式换热设备主要面向工业生产中的气液、液液热量传递场景，广泛应用于化工生产流程中的介质冷却与预热、暖通系统的汽水换热、动力厂区的余热回收、制冷系统的冷凝与蒸发环节，是工业热能调配环节中不可或缺的通用热能转换设备，能够在密闭承压的工况下完成两种不同温度介质的热量传递，避免介质直接接触引发的污染或工况紊乱。设备整体采用卧式长筒形壳体结构，主体承压壳体为等径直筒设计，两端采用法兰连接的端盖结构，方便后期对内部换热管束进行检修、清洗与更换，无需整体切割壳体即可完成内部维护作业，大幅降低设备全生命周期的运维成本。壳体底部设置两组对称分布的鞍式支撑支座，支座与壳体采用焊接连接，底部预留地脚螺栓安装孔位，能够将设备稳定固定在混凝土基础或钢制安装机架上，安装时需保证两支座的水平度偏差在允许范围内，避免壳体受附加应力引发焊缝开裂或密封失效。壳体上根据介质流向分别设置不同口径的介质接管：顶部设置大口径气相介质进出口，侧部设置液相介质进出口，同时在壳体两端及顶部设置小口径的排气、排液与测温测压接管，方便运行过程中实时监测介质参数、排出壳体内不凝性气体、停机时排空内部残留介质，避免积液引发的内部腐蚀或冬季冻裂风险。内部换热管束采用平行排布的光滑换热管，两端固定在管板上，管程与壳程相互独立，两种介质分别在管内、管外间隙流动，通过换热管壁完成热量传递，设计时充分考虑不同介质的流速与换热系数匹配，通过调整管束间距、折流板设置位置优化壳程介质流动路径，避免出现流动死区，提升整体换热效率，同时控制介质流动阻力在系统允许范围内，降低配套输送泵的运行能耗。设备外部接口均采用标准法兰连接形式，能够直接与对应压力等级的工业管道对接，无需额外定制转接构件，安装适配性强；整体外形为长条形卧式结构，安装时需预留足够的轴向抽芯空间，满足后期管束抽出检修的操作需求，设备周边需预留运维操作通道，方便日常巡检时查看接口密封状态、监测设备运行振动与温度参数。
