站用储气瓶组框架式承载结构设计

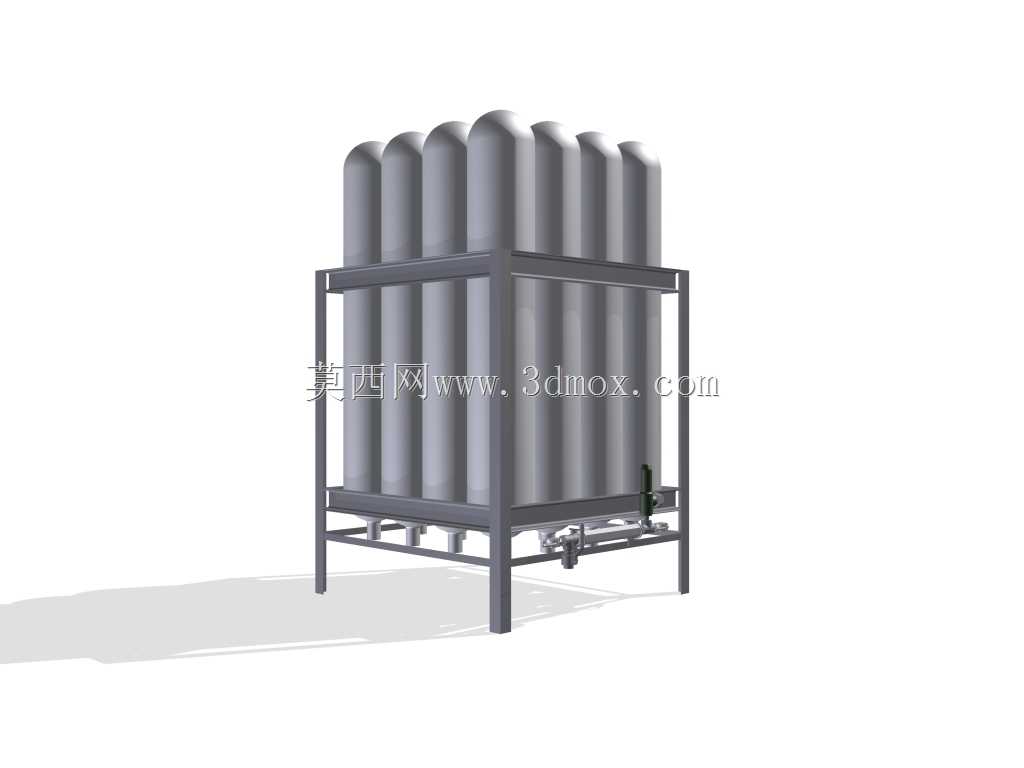

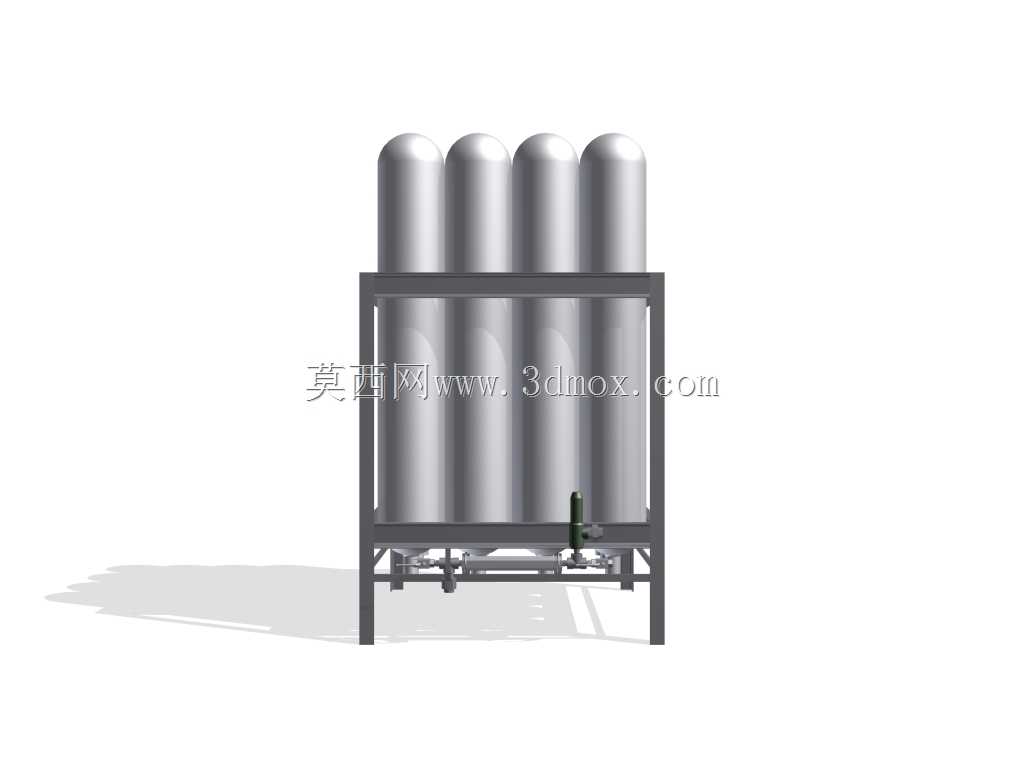

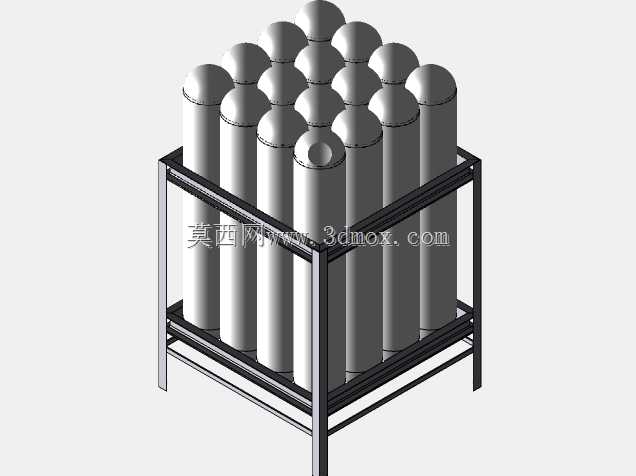

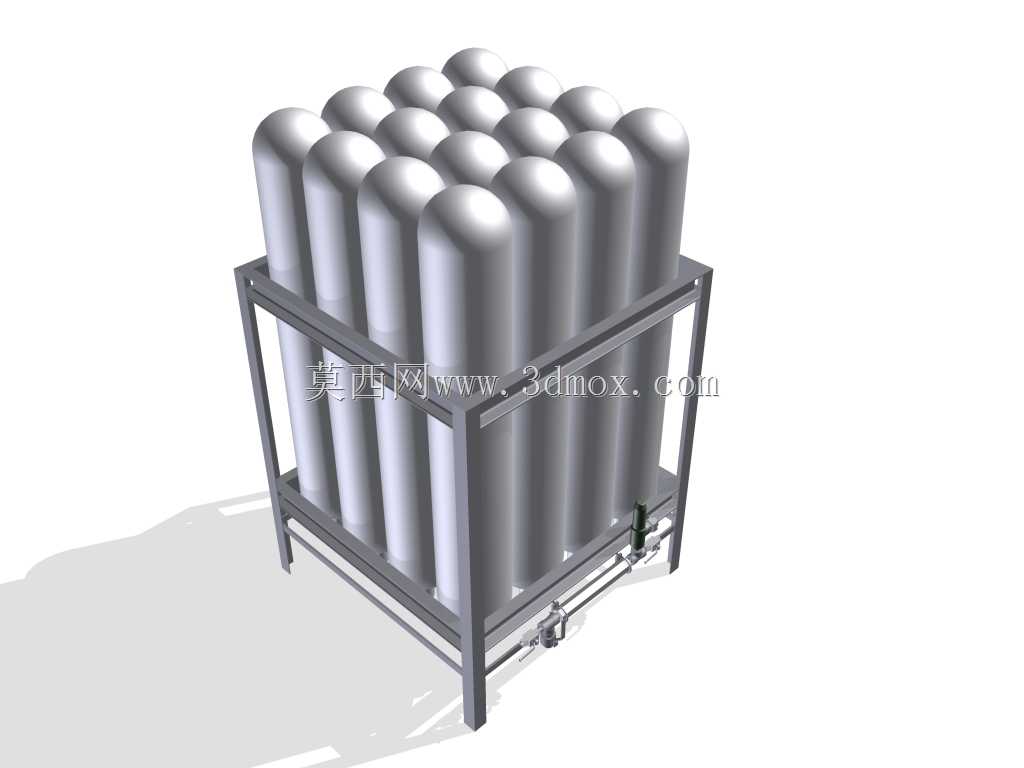

该结构主要应用于城镇燃气加注站点、工业厂区燃气集中供气单元、小型分布式能源储配环节，作为压缩天然气的高压缓冲存储载体，衔接上游压缩机组与下游调压计量管路，平抑用气峰值波动，减少压缩机频繁启停带来的设备损耗。整套承载结构采用方管型材焊接成型，底部设置双层承重梁，对应每支气瓶的弧形支撑座做了贴合式仿形设计，避免气瓶长期承重出现局部应力集中，框架立柱与顶部横梁形成闭环受力结构，侧面设置横向拉杆抵消气瓶充装、卸放过程中产生的侧向微位移，底部预留的管路安装空间可布置汇气管路、排污阀组与安全泄放装置，无需额外增设管路支架。设计阶段优先考虑气瓶的拆装维护便利性，框架单侧预留的操作间隙可满足单支气瓶独立更换需求，无需拆解整体框架结构，所有型材拼接位置均做满焊处理，焊后打磨清渣后做抛丸除锈与防腐涂装，适配户外露天安装的耐候要求。整体安装边界需满足场站燃气设备安全间距规范，底部通过预埋地脚螺栓与混凝土地面固定，框架高度适配常规站用储气瓶的竖直安装尺寸，宽度方向预留的操作通道可满足日常巡检时的阀门操作、泄漏检测作业需求。框架顶部设置的限位挡条可约束气瓶竖直方向的窜动，避免运输、充装过程中气瓶出现轴向位移，底部支撑座处预留的排污管路接口可直接对接站区排污总管，每排气瓶对应的汇管接口位置做了等距排布，减少管路弯折带来的流阻损失。结构受力计算时按单支气瓶满水重量做均布载荷校核，同时叠加充装过程中的压力脉动载荷，确保框架在长期交变载荷下无结构变形，所有外露棱角位置均做圆弧倒钝处理，避免现场巡检作业时出现磕碰划伤。
