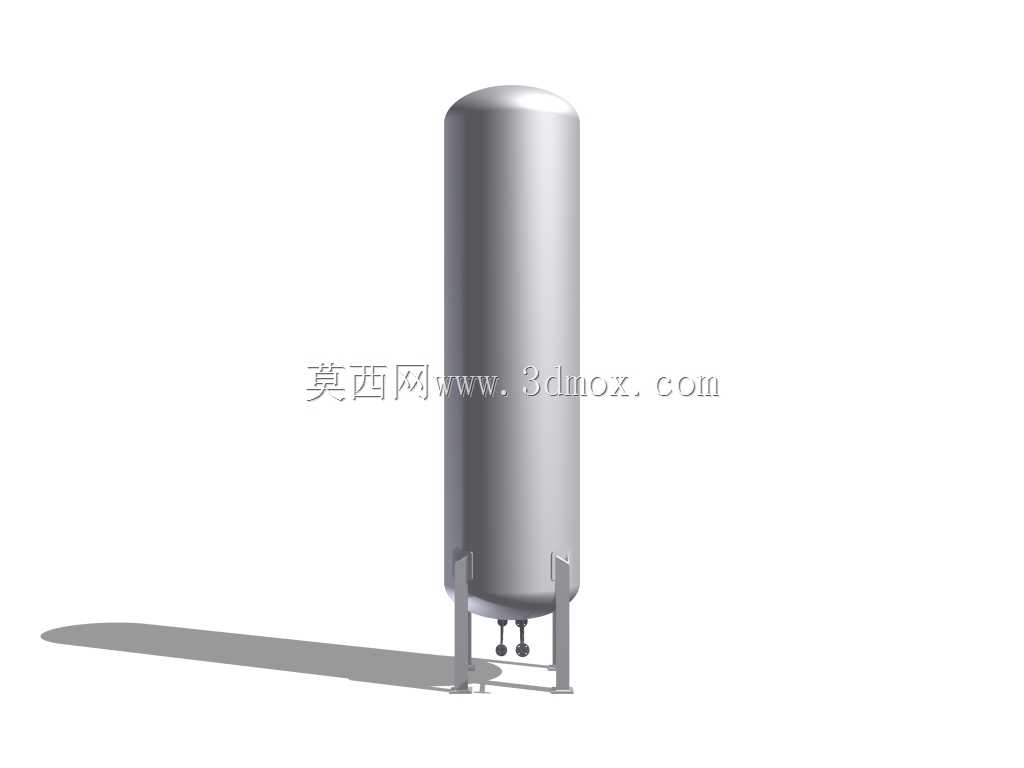

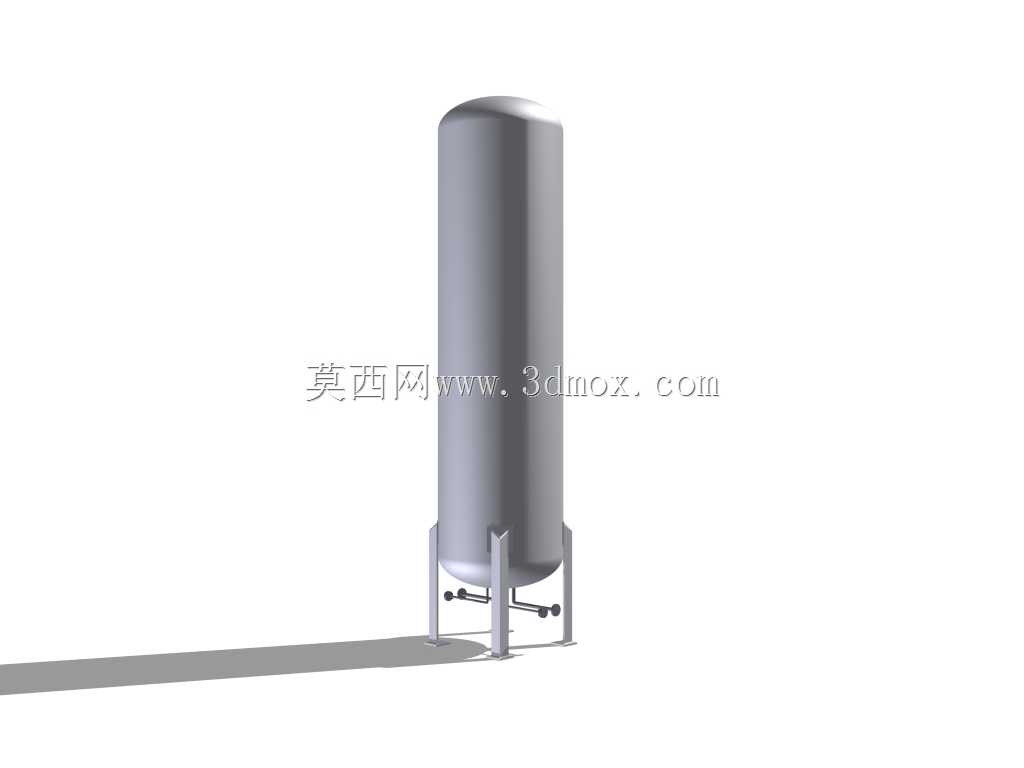

立式天然气承压储存罐体结构设计

在城镇燃气输配、工业燃气供应场站的工艺系统中，这类立式承压储罐是核心的缓冲与储存单元，主要承担来气稳压、用气调峰的功能，当上游管网供气压力出现波动，或是下游用气负荷存在短时高峰时，罐体内储存的带压天然气可以快速补充供气量，避免管网压力骤降影响终端设备正常运行，部分同结构罐体也可用于洁净工业流体的常温承压储存。从结构设计逻辑来看，罐体主体采用等径直筒搭配上下标准椭圆封头的结构形式，这种封头形式的应力分布均匀，在相同承压等级下可以有效降低壁厚冗余，相比平盖封头能减少40%左右的局部应力集中风险，筒身长度与直径的比例控制在4:1左右，既可以保证足够的有效储存容积，又能避免过高的立式结构带来的风载、地震载荷计算难度提升。底部采用三支点式支腿结构，支腿与下封头之间采用焊接连接并增设加强垫板，避免支腿焊接位置的局部应力超过板材许用应力，支腿底部预留地脚螺栓安装孔，安装时需要保证基础平面的水平度偏差不超过1/1000，防止罐体倾斜导致的液位测量误差、局部载荷过载问题。罐体底部设置的两组接管接口，分别用于介质进出与排污操作，进液管延伸至罐体内部靠近下封头的位置，避免进料时高速流体对罐体内壁造成冲蚀，排污口设置在罐体最低点位，方便定期排出罐底沉积的杂质与凝液。建模过程中需要重点关注封头与筒身的对接焊缝位置的结构过渡，所有转角位置都按照工艺要求设置圆弧过渡，避免尖锐结构带来的应力集中，支腿的高度设计需要满足底部阀门、仪表的安装操作空间，通常支腿净空高度不小于300mm，方便操作人员进行底部阀门的启闭操作与日常巡检。这类罐体的安装边界需要考虑周边的防火间距要求，罐体周围需要预留足够的检修通道，顶部封头位置通常会预留安全阀、压力表、放空口的安装接口，建模时需要统一考虑这些接口的法兰标准匹配性，保证后续工艺配管时的接口尺寸统一。在实际场站布置中，这类立式储罐相比卧式储罐可以节省60%左右的占地面积，适合用地紧张的城市门站、中小型工业供气站使用，设计承压等级通常根据管网输配压力确定，配套的接管、法兰都需要和整体承压等级保持一致，避免出现压力等级不匹配的安全隐患。
