铁路货运散煤卸车翻车机成套设备设计

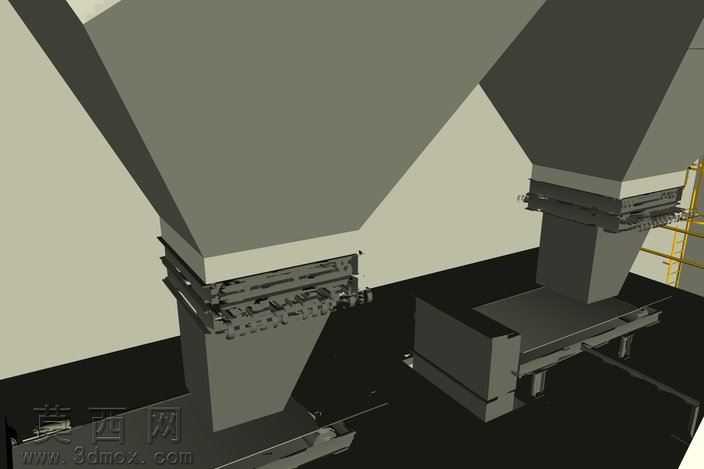

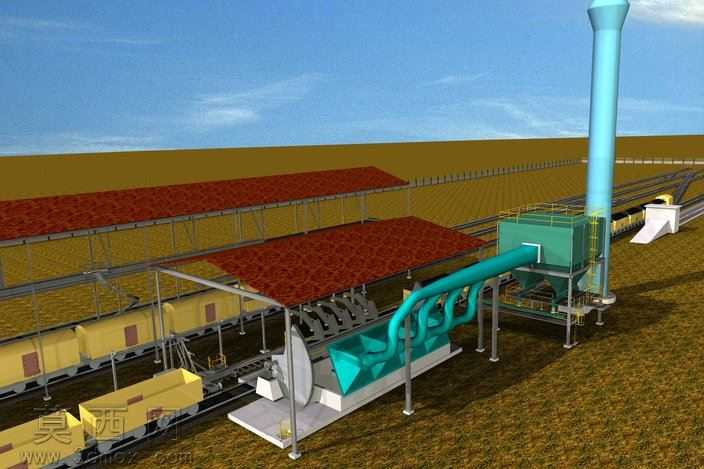

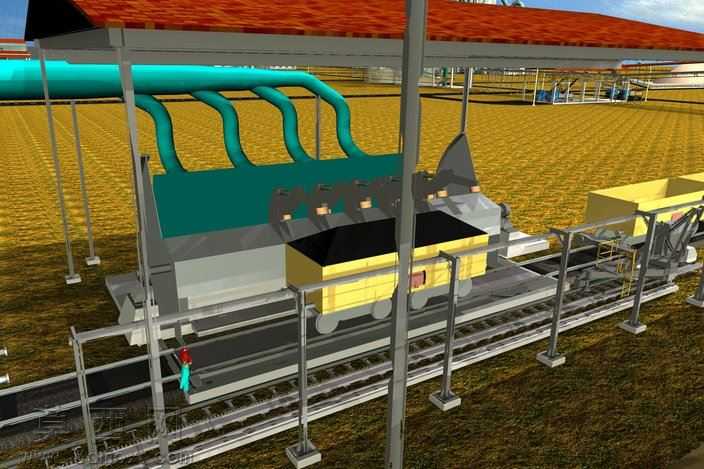

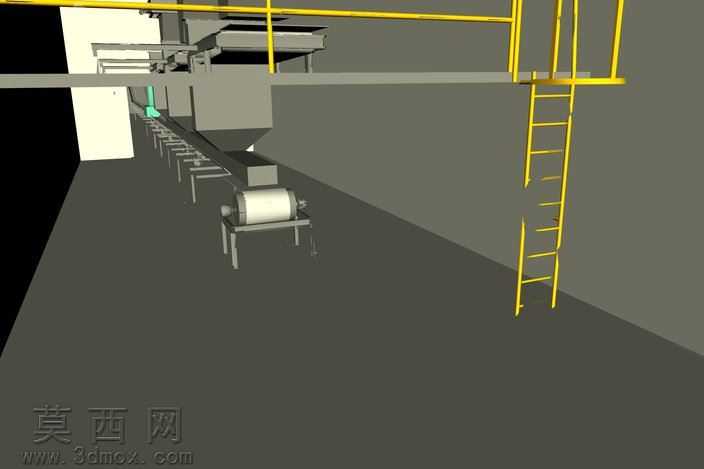

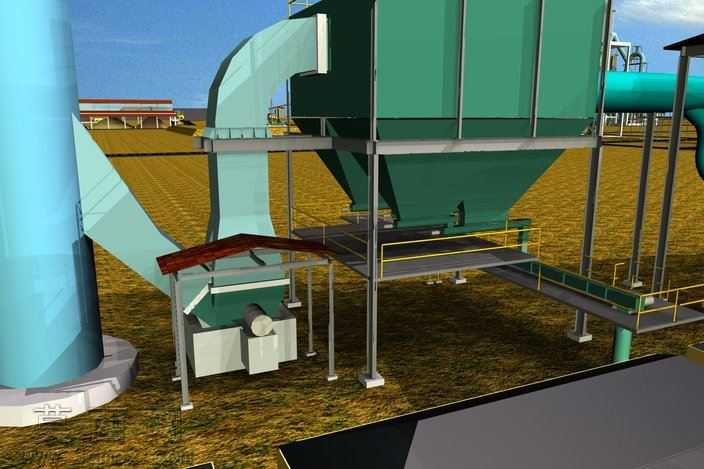

本套翻车机三维模型围绕铁路散煤货运卸车作业场景开展全流程设计，建模阶段采用自顶向下的装配设计思路，先完成整体作业动线的布局规划，再拆分各功能模块逐一细化零部件结构，确保所有部件装配无干涉、运动逻辑符合实际卸车作业的工艺要求。模型完整还原了翻车机主体的翻转承载结构、侧部压车固定机构、端部限位装置，可清晰展示敞车货车进入工位后被夹紧固定、同步翻转卸煤的完整动作路径，所有铰接点位、传动结构的连接关系都做了精细化建模，未省略关键受力部件的结构细节。在物料输送配套部分，模型搭建了下部接料斗、大倾角输送管道、中转储料箱体的完整通路，管道的弯折角度、支撑立柱的排布位置都经过合理性校验，既保证散煤输送过程无积料死角，也让整体支撑结构的受力分布均匀，避免作业过程中出现结构晃动。配套的除尘系统建模还原了高位排气筒、箱体式除尘主机、管道连接法兰、检修爬梯与操作平台的细节，除尘管道与接料点位的对接位置精准对应卸煤时的扬尘扩散区域，符合散货卸车作业的粉尘治理设计逻辑。渲染阶段针对不同部件赋予了贴合工业场景的材质属性：翻车机主体金属结构采用哑光工业漆材质，还原钢材焊接组装后的厚重质感；输送管道做了亮面防腐涂层材质区分，清晰展示物料输送路径；地面采用硬化站台与周边堆场的分层材质，搭配露天作业场景的光照设置，让整体渲染效果直观呈现设备在货运站台的实际安装状态。设计过程中充分考虑了设备作业的安全防护需求，在翻转机构周边预留了安全作业空间，操作平台设置了防护栏杆结构，爬梯的踏步间距符合工业设备操作的人机工程要求，整套模型既完整呈现了翻车机卸车系统的整体布局，也清晰展示了各功能模块的结构配合关系，可用于散货卸车工艺展示、设备结构教学、配套方案汇报等场景。
