多组件联动连杆齿轮传动机构

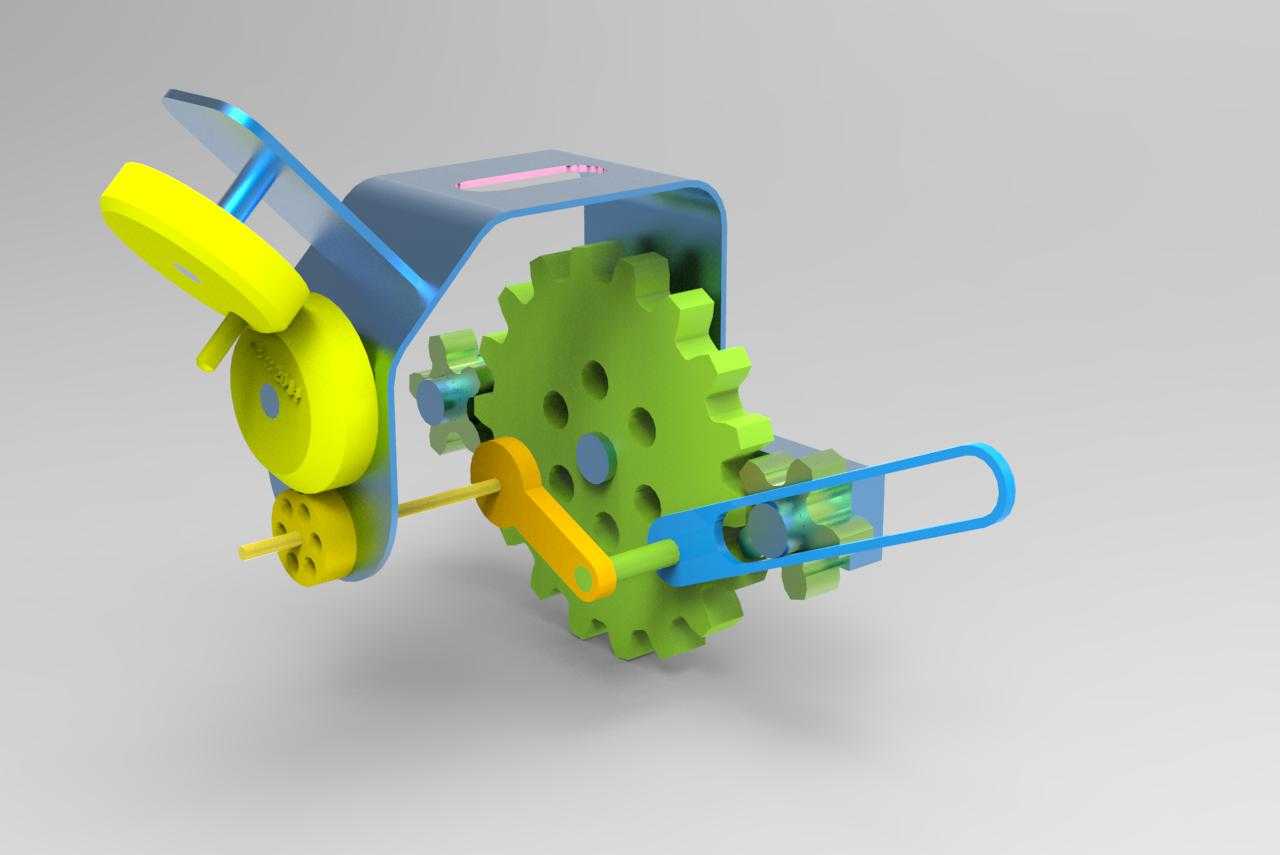

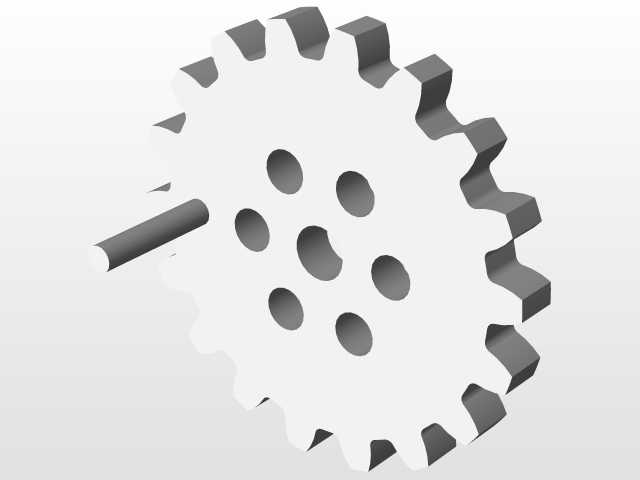

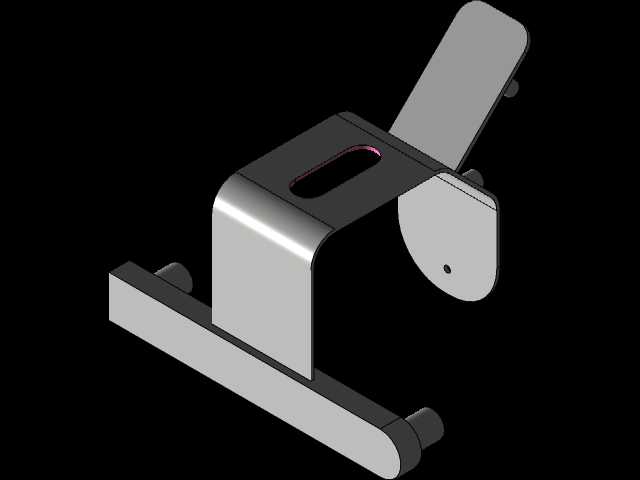

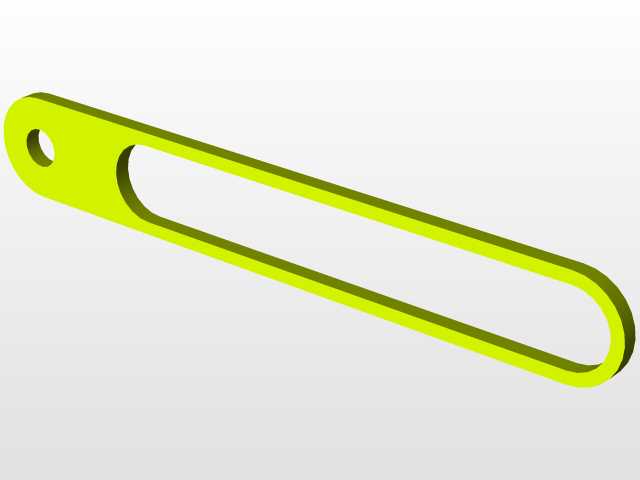

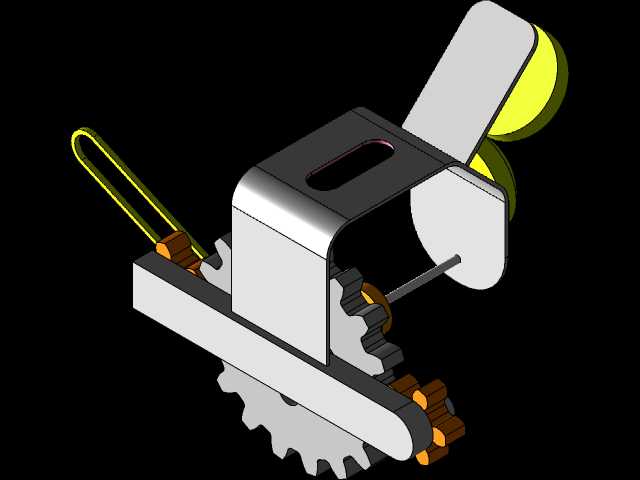

这款连杆齿轮传动机构，是面向小型自动化传动场景开发的集成式机械组件，核心应用于轻工自动化设备的间歇传动工位、教学演示教具的机械原理展示模块、小型精密机具的动力传递单元，能够在紧凑的安装空间内实现定比传动与往复动作的同步输出，适配对传动路径有复合要求的小型机械装配场景。从实际用途来看，该机构整合了圆柱齿轮传动、连杆往复驱动两类核心机械传动形式，既可以通过齿轮组完成旋转动力的恒定速比传递，保障动力输入到输出端的转速扭矩匹配，也能通过偏心连接的连杆构件，将齿轮的旋转运动转化为指定行程的直线往复摆动，可直接为小型送料机构、工位切换拨叉、周期性动作执行端提供稳定的动力输出，无需额外搭配独立的往复运动转换构件，有效缩减配套设备的整体结构体积。在功能特性层面，该机构采用开放式的组件布局，所有传动啮合点位、连杆铰接位置都预留了充足的观察与调整空间，齿轮本体开设的多组减重孔在不降低轮齿结构强度的前提下，有效降低了机构整体的转动惯量，让传动过程的启停响应更加灵敏，减少动力传输过程中的惯性损耗；侧边的弯折式金属支架作为整体承载基体，将齿轮轴、连杆铰接轴、输入输出端连接位整合在同一安装基准面上，保障各传动组件的同轴度与位置精度，避免长期运行出现的传动偏移、卡滞问题。设计思路上，该机构优先考虑紧凑空间内的复合传动需求，将传统分散布置的齿轮传动单元与连杆动作单元做集成化设计，输入轴与输出轴的位置经过多轮匹配调校，让齿轮啮合的侧隙控制在合理区间，既不会因间隙过大出现传动回程误差，也不会因间隙过小导致转动阻力升高、磨损加剧；连杆的长度与偏心连接点的位置经过运动学仿真验证，能够保障往复摆动的行程符合常规小型工位的动作范围要求，不会出现运动死点或动作超程的问题。从安装边界来看，该机构整体采用扁平化的轮廓设计，承载支架的安装面预留了标准化的装配孔位，可直接固定在厚度适配的设备安装基板上，横向与纵向的外轮廓尺寸适配小型自动化设备的内部安装空间，输入轴端可直接连接微型驱动电机的输出轴，输出端的连杆挂点可根据实际需求搭配不同的执行端头，安装过程无需对现有设备的主体结构做大规模改造，适配性较强；各传动组件的转动部位都预留了润滑加注空间，日常维护时可直接对啮合点、铰接点加注润滑脂，降低构件磨损速度，延长机构整体的使用寿命。
