可参数化定制蜗杆蜗轮啮合传动结构

项目分类:3D模型 发布时间:2021-06-03 ID:192812
  • 可参数化定制蜗杆蜗轮啮合传动结构
  • 可参数化定制蜗杆蜗轮啮合传动结构
  • 可参数化定制蜗杆蜗轮啮合传动结构
  • 可参数化定制蜗杆蜗轮啮合传动结构
  • 可参数化定制蜗杆蜗轮啮合传动结构
  • 可参数化定制蜗杆蜗轮啮合传动结构

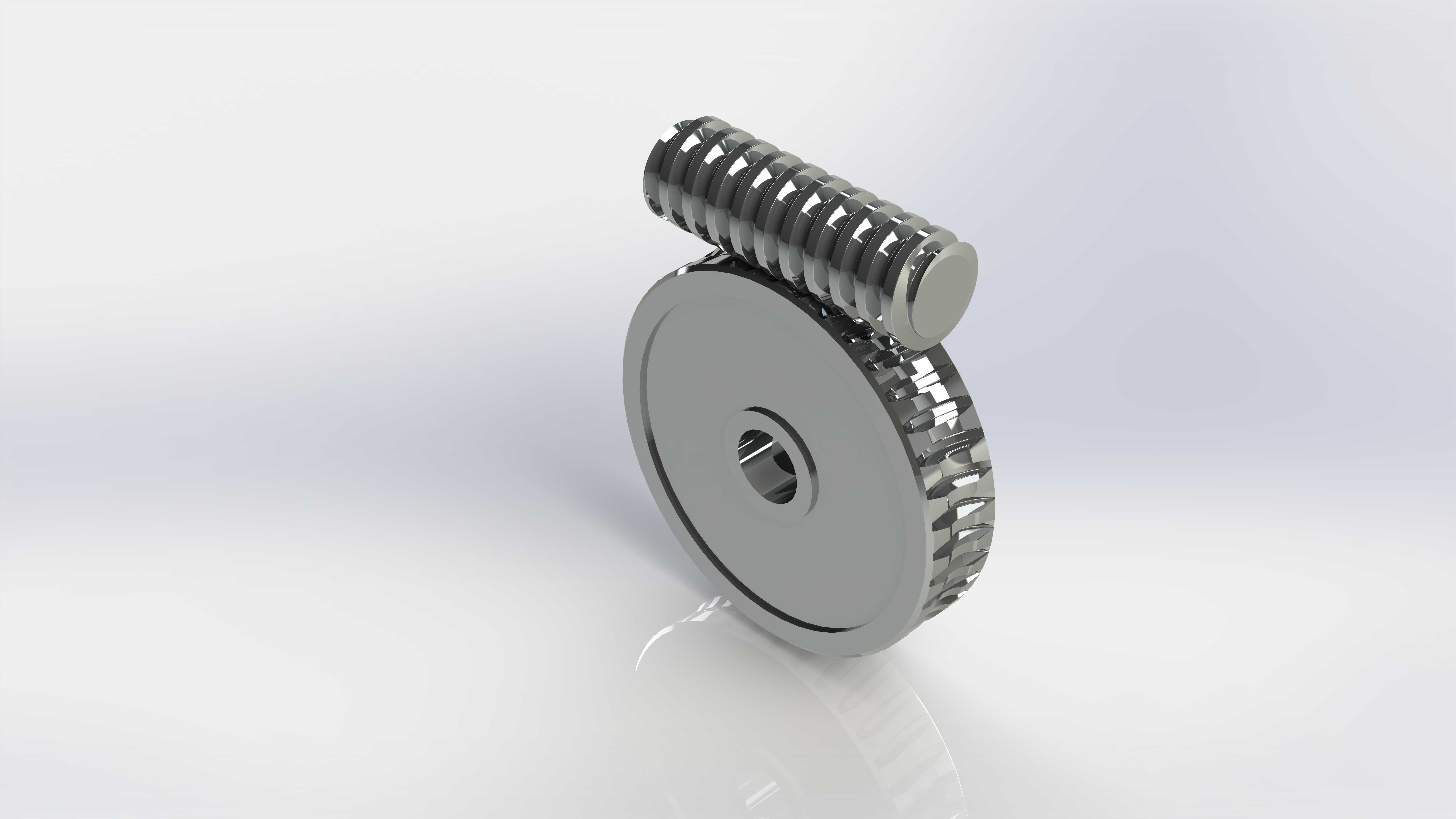

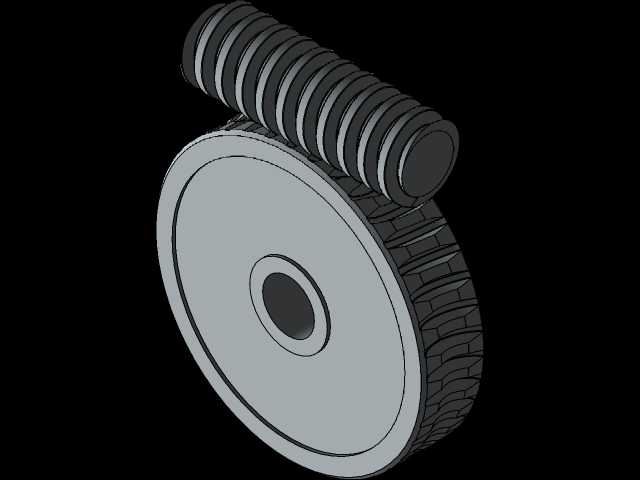

这套蜗杆蜗轮传动结构,是机械传动领域应用极为广泛的交错轴传动组件,核心适配两轴空间垂直交错的动力传递场景,常见于中小型输送设备的减速驱动单元、自动化生产线的分度转台驱动、精密机床的进给传动机构、阀门电动执行器的减速模块,以及食品包装、轻工纺织设备的低速大扭矩传动工位,能够在紧凑的安装空间内实现大传动比的动力转换,同时具备反向自锁的特性,可在垂直升降类工位中避免负载倒转引发的安全隐患。

从功能特性来看,这套传动结构采用阿基米德蜗杆齿形设计,啮合过程中轮齿接触为线接触形式,相比交错轴斜齿轮的点接触传动承载能力更强,运行过程中啮合冲击小、传动噪音低,单级传动即可实现10-80的大传动比,相比多级齿轮减速结构大幅缩减了传动链长度,减少了多级传动带来的效率损耗与累积误差。结构自带的反向自锁特性,仅能通过蜗杆驱动蜗轮转动,蜗轮无法反向带动蜗杆,在起重、升降类应用场景中无需额外加装制动机构即可实现位置锁止,有效简化了设备整体结构。

设计层面采用全参数化关联建模思路,核心参数包含轴向模数、齿形压力角、蜗杆头数、蜗轮齿数、蜗轮齿宽、安装中心距等关键尺寸,所有参数通过公式管理器实现双向关联,调整任意核心参数时,蜗杆与蜗轮的齿形、齿距、啮合间隙、安装孔位都会同步更新,无需单独对两个零件分别修改,从设计根源上避免了参数修改后两零件齿形参数不匹配导致的啮合卡滞、传动失效问题。建模过程中严格遵循机械设计手册中蜗杆蜗轮的啮合公差要求,预留了合理的齿侧间隙,既保证传动过程中轮齿不会出现过盈卡滞,也能避免间隙过大导致的传动回程误差,适配不同精度等级的传动需求。

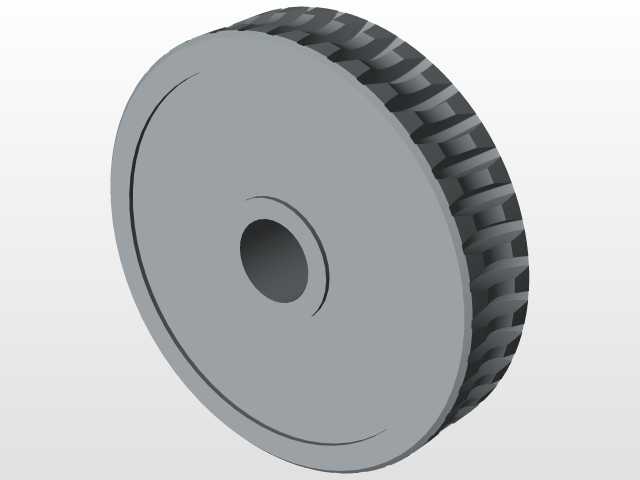

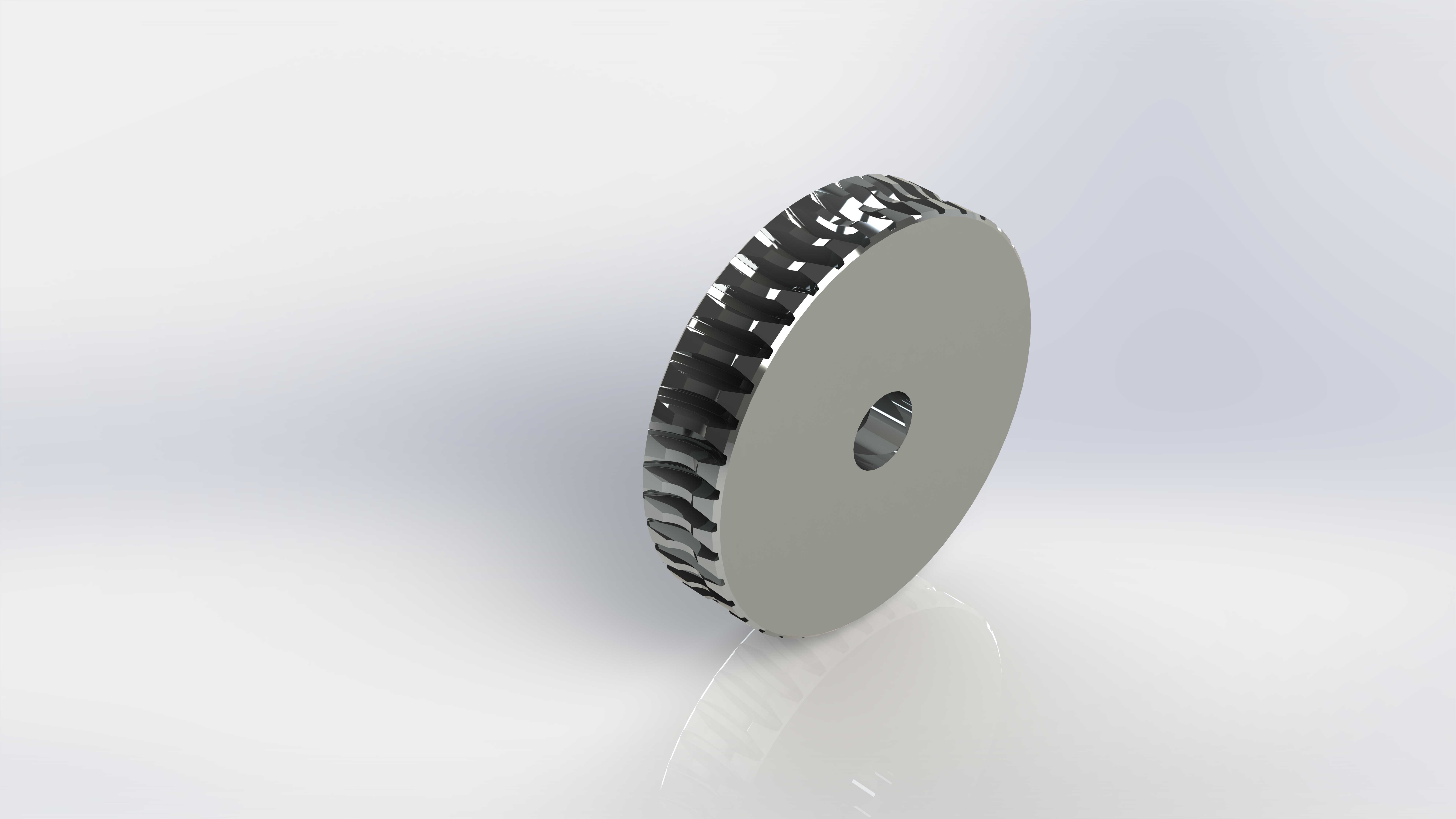

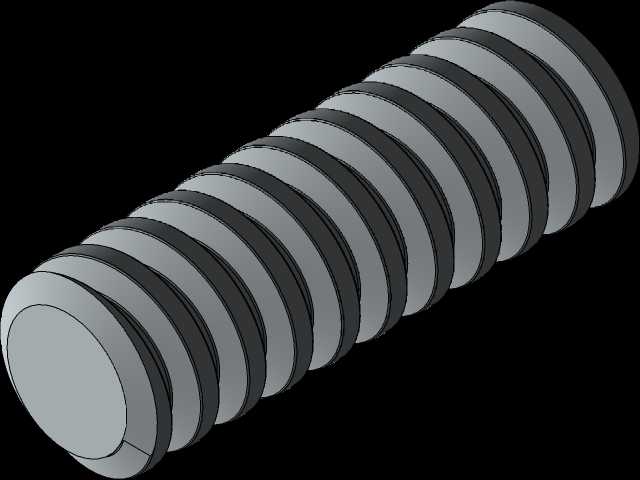

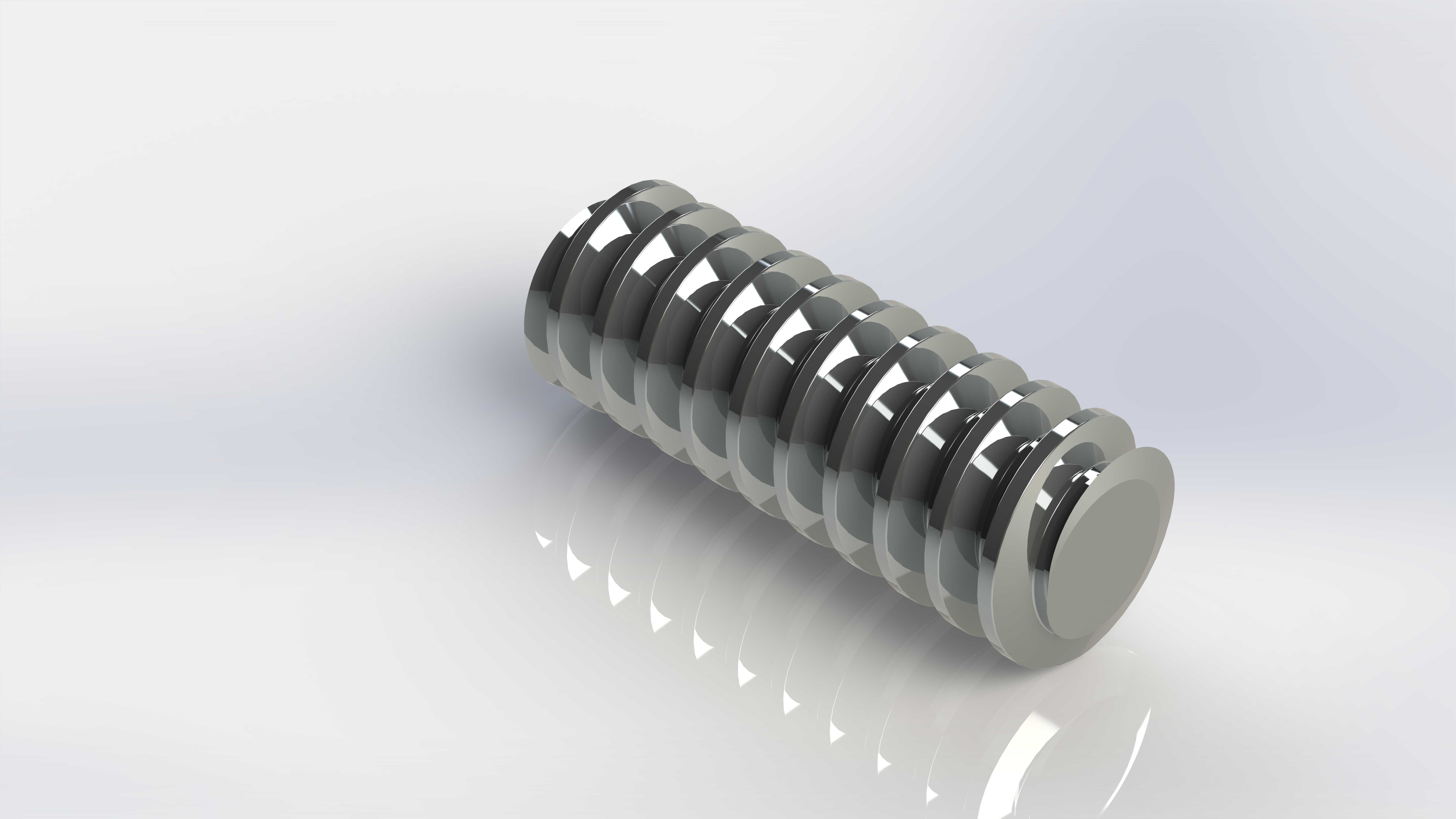

外形与安装边界方面,蜗杆采用轴类一体化设计,两端预留标准轴承安装轴颈,可直接适配常规深沟球轴承实现转动支撑,轴端可直接连接联轴器、同步带轮等动力输入部件;蜗轮采用盘式结构,中心设置标准通孔与键槽,可直接与输出轴通过平键连接实现扭矩传递,蜗轮外圆与端面预留了安装定位基准,可直接适配设备的安装腔体定位。整体结构轴向与径向尺寸紧凑,可直接嵌入小型设备的狭小安装空间,无需额外设计复杂的支撑转接结构,安装时仅需保证蜗杆与蜗轮的中心距精度、轴线垂直度精度,即可实现稳定顺畅的传动运行,适配不同功率等级的动力输入需求,可根据实际负载工况调整模数、齿宽等参数,满足从轻载精密传动到中载动力传动的多元场景需求。
