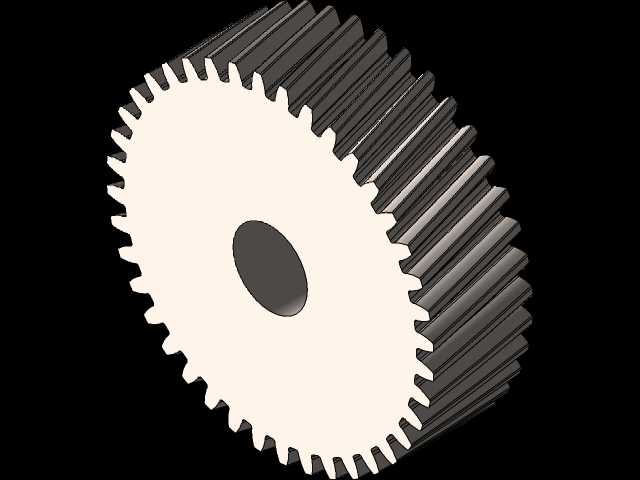

稳健的渐开线斜齿轮发电机

为了在SolidWorks中建立真正的渐开线直齿轮模型，此模板使用一些“IF”“THEN”语句构建，因此它可以处理更大范围的“齿数”用户输入。这是在“Y”轴上切割第一个齿的齿槽注：此模板用于用户输入以下内容：“径节”“齿数”“压力”角度“齿轮厚度”注意：我不能使特征“Helix DCGTBC”或“Helix DCLTBC”中的节距参数等于“全局变量”，因此它们必须“就地编辑”或在该特征中进行编辑；CCW齿轮是特征“Helix DCGTBC”和“Helix DCLTBC”全局变量“DiametralPitch”=25.4'径节“NumTeeth”=40'齿数“Pressure Angle”=15°压力角“Gear Thichness”=0.5'齿厚“addinch”=1/“DiametralPitch”'addincation“Dedendum”=1.25/“DiametralPitch”'Dedendum“WorkingDepth”=2/“DiametralPitch”'工作深度-此处为参考（不用于建筑模型）“WholeDepth”=2.25/“DiametralPitch”'整个深度-此处为参考（不用于建筑模型）“Clearance”=0.25/“DiametralPitch”'Clearance“CircularPitch”=pi/“DiametralPitch”'圆形节距-此处为参考（不用于建筑模型）“PitchCircle”=“NumTeeth”/“DiametralPitch”'节圆-或-节圆直径“OutsideDiameter”=（“NumTeeth”+2）/“DiametralPitch”'外径“Fillet\u Root”=“Clearance”*cos（“PressureAngle”）*tan（（90+“PressureAngle”）/2）“Fillet Root”AddendumCircle“=”节圆+（2*“Addendum”）“Addendum Circle”-或-AddendumCircle“=“俯仰圆”-（2*“齿根”）“齿根圆-或-齿根直径“基圆”=“俯仰圆”*cos（“压力角”）“基圆-基圆直径“俯仰角”=360deg/“NumTeeth”“俯仰角”Alpha“=sqr（“俯仰圆”^2-“基圆”^2）/“基圆”*180/PI-“压力角”Alpha-用于计算β“β”=（）“俯仰角”/4-（“Alpha”-90））'Beta-用于定义参数方程驱动曲线的参数“Gamma”=（“俯仰角”/4-（“Alpha”-90））'Gamma-用于定义参数方程驱动曲线的参数“Phi”=sqr（（“AddendumCircle”/2）^2-（“BaseCircle”/2）/（“BaseCircle”/2)'φ-用于定义参数方程驱动曲线的参数特征“螺旋草图DCGTBC”=iif（“齿根圆”>BaseCircle，“unsuppressed”，“suppressed”）'如果齿根圆大于“BaseCircle”，则unsuppresses suppress FEATURE“Helix Sketch DCLTBC”=iif（“齿根圆”-.002>BaseCircle“，”suppressed“，”unsuppressed“）'如果齿根圆-.002大于”BaseCircle“，则抑制器unsuppress FEATURE“Helix DCGTBC”=iif（“齿根圆”>BaseCircle，“unsuppressed”，“suppressed”）'如果齿根圆大于“BaseCircle”，则unsuppresses抑制特征“Helix DCLTBC”=iif（“齿根圆”-.002>BaseCircle“，”suppressed“，”unsuppressed“）'如果齿根圆-.002大于“BaseCircle”，则抑制器取消抑制特征“DCGTBC”=iif（“齿根圆”>BaseCircle，“unsuppressed”，“suppressed”）'如果齿根圆大于BaseCircle，则unsuppresses suppress FEATURE“DCLTBC”=iif（“齿根圆”-.002>BaseCircle“，”suppressed“，”unsuppressed“）'如果齿根圆-.002大于BaseCircle，则抑制器unsuppress FEATURE“Cut Extrude DCGTBC”=iif（“齿根圆”>BaseCircle，“unsuppressed”，“suppressed”）'如果齿根圆大于BaseCircle，则unsuppresses suppress FEATURE“Cut Extrude DCLTBC”=iif（“齿根圆”-.002>BaseCircle“，”suppressed“，”unsuppressed“）'如果齿根圆-.002大于BaseCircle，则抑制器unsuppress FEATURE“Fillet Tip DCGTBC”=iif（“齿根圆”>“基圆”、“未抑制”、“抑制”）'如果齿根圆大于“基圆”，则未抑制抑制特征“圆角尖端DCLTBC”=iif（“齿根圆”-.002>BaseCircle“，”suppressed“，”unsuppressed“）'如果齿根圆-.002大于“BaseCircle”，则抑制器unsuppress FEATURE“Fillet Root DCLTBC”=iif（“齿根圆”-.002>BaseCircle“，”suppressed“，”unsuppressed“）'如果齿根圆-.002大于“BaseCircle”，则抑制器取消抑制特征“CirPattern DCGTBC”=iif（“齿根圆”>BaseCircle，“unsuppressed”，“suppressed”）'如果齿根圆大于BaseCircle，则unsuppresses suppress FEATURE“CirPattern DCLTBC”=iif（“齿根圆”-.002>基圆“，”抑制“，“unsuppressed”）'如果齿根圆-.002大于基圆，则抑制器Unsuppress FEATUREEQUATIONSD1@Boss-Extrude1“=”齿轮厚度“”D1@Fillet-Tip-DCLTBC“=”Fillet\u Root“/2”D1@Fillet-Root-DCLTBC“=”圆角\u根“”D1@CirPattern-DCLTBC“=”NumTeeth“”D1@Fillet-Tip-DCGTBC“=”Fillet\u Root“/2”D1@CirPattern-DCGTBC“=”NumTeeth“中的定义渐开线形式（第一渐开线）参数“方程驱动曲线”的参数：Xt=（“基圆”/2）*（cos（t+“Beta”*pi/180）+t*sin（t+“Beta”*pi/180））Yt=（“基圆”/2）*（sin（t+“Beta”*pi/180）-t*cos（t+“Beta”*pi/180））t1=0t2=“phi”参数“方程驱动曲线”的参数定义渐开线形式（第二渐开线）：Xt=（“基圆”/2）*（cos（-t-”Gamma“*pi/180）-t*sin（-t-”Gamma“*pi/180））Yt=（“基圆”/2）*（sin（-t-”Gamma“*pi/180）+t*cos（-t-”Gamma“*pi/180））t1=0t2=“phi”
