集成泵房结构的小型水力发电装置

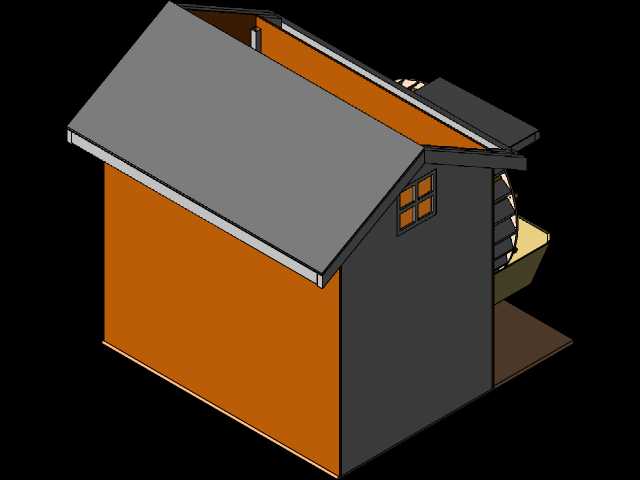

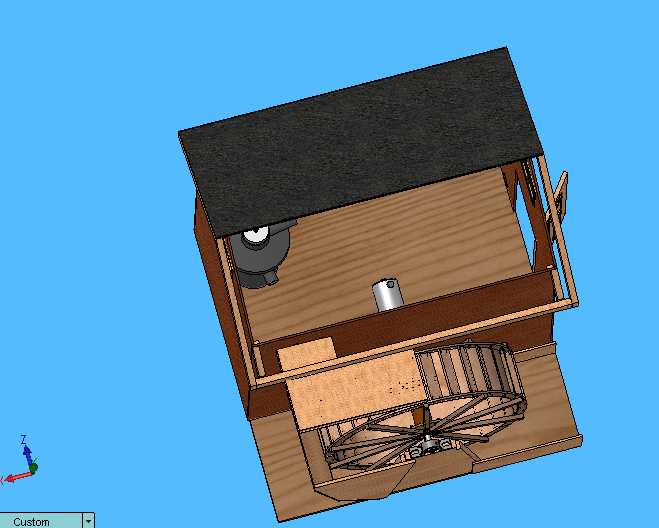

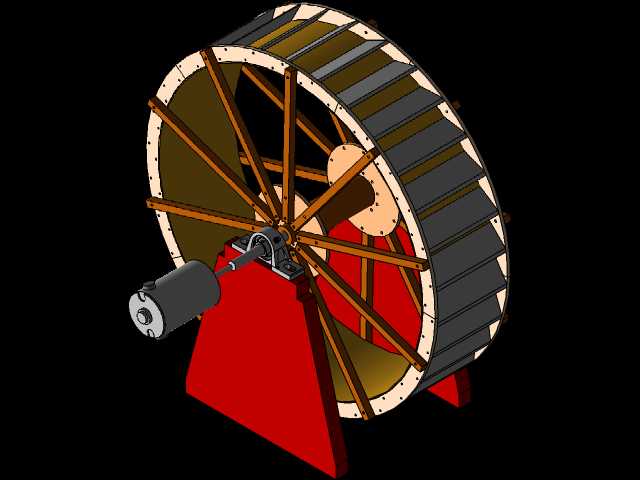

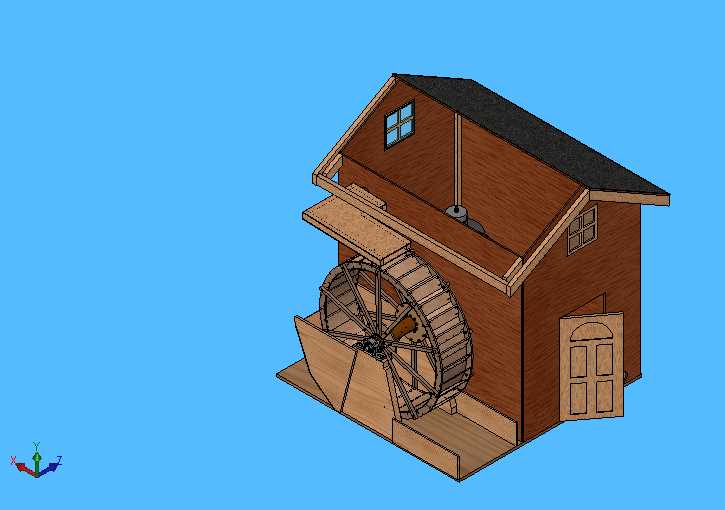

该装置主要面向偏远山区零散住户、小型农林作业点、临水文旅景观场景的离网小型供电与供水需求，可依托自然溪流、引水渠的低水头水流资源完成能量转换，无需外接电网即可实现稳定的小功率电力输出，同时配套的泵体结构可完成低位水源的提升输送，兼顾景观造景、小型灌溉、应急供电的多重使用价值，适配无稳定供电覆盖的临水零散区域，降低小型临水作业场景的供电与取水配套成本。装置整体采用集成式布局设计，将水轮动力单元、直流发电单元、泵组单元全部整合在半封闭木质泵房结构内部，上部泵房采用坡顶防水结构，可遮挡露天环境下的雨雪、落叶杂物，避免内部动力部件长期裸露出现锈蚀、卡滞问题，侧面设置可开合的检修门，日常运维时可直接开门完成部件检查、润滑保养，无需整体拆解外部围护结构。下部水轮单元采用下冲式辐条水轮结构，适配0.5-3米的低水头水流场景，水流冲击轮叶带动主轴旋转，主轴通过传动结构分别连接直流电机与泵体，水流动力一部分驱动直流电机产生低压直流电，可直接供给照明、小型通讯设备充电使用，另一部分动力驱动泵体完成水流提升，可输送至高位储水装置满足生活取水、小面积林地灌溉需求。设计过程中优先考虑了乡村场景的安装适配性，整体结构采用模块化拼接思路，泵房主体采用常规木质型材搭建，水轮、传动件、电机与泵体均采用通用标准件，现场安装时仅需完成基础混凝土基座浇筑，将装置整体固定在引水渠侧边，调整水轮入水深度至轮叶1/3直径位置即可，无需复杂的水工建筑配套。整体安装边界控制在长2.2米、宽1.6米、高2.1米范围内，对安装场地的空间要求极低，引水渠宽度仅需大于1.8米即可完成布设，不会对原有溪流的行洪、生态流通造成明显阻碍。传动结构采用外露式简易齿轮传动，日常运维仅需定期补充润滑脂即可，无需复杂的专业维保技能，适配乡村场景的低运维能力需求。泵房内部预留了小型储放空间，可放置备用保险丝、润滑脂等易损配件与维保工具，避免配件丢失影响设备正常使用。
