反冲洗泵室管路系统优化设计方案

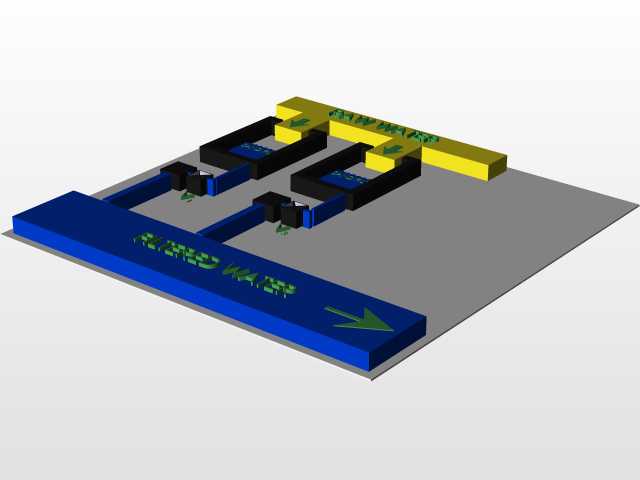

该套泵室系统主要应用于市政供水、工业循环水处理场景下的砂滤工艺段，承担过滤流程反冲洗作业的流体输送与介质回流功能，是水处理过滤单元稳定运行的核心配套设施。在实际生产场景中，砂滤器经过长时间截留杂质后，滤层孔隙会被悬浮物堵塞，导致过滤阻力上升、出水效率下降，此时需要通过反冲洗流程，借助反向水流冲起滤层，将截留的杂质带出滤池，而反冲洗泵室就是为这一流程提供稳定水力输送、完成介质循环调度的核心空间。

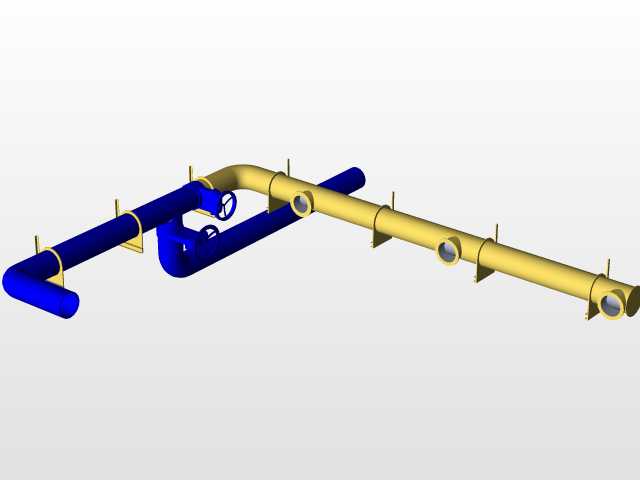

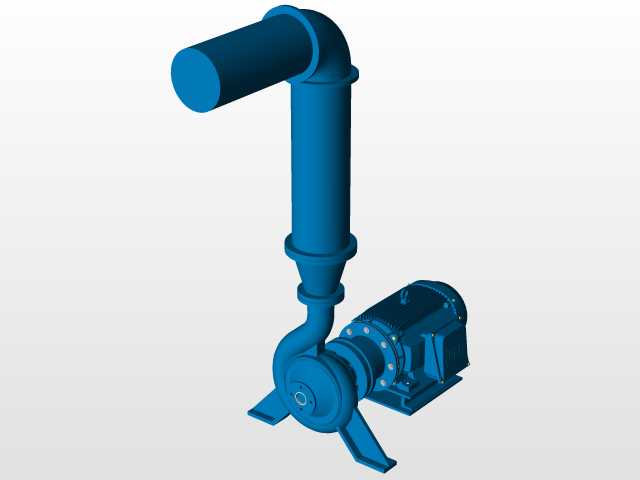

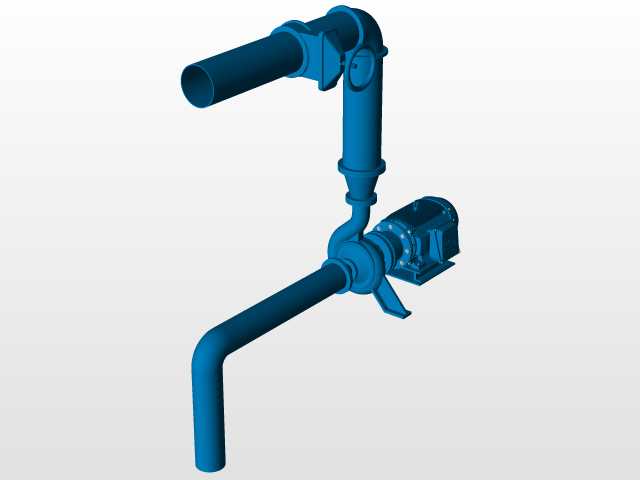

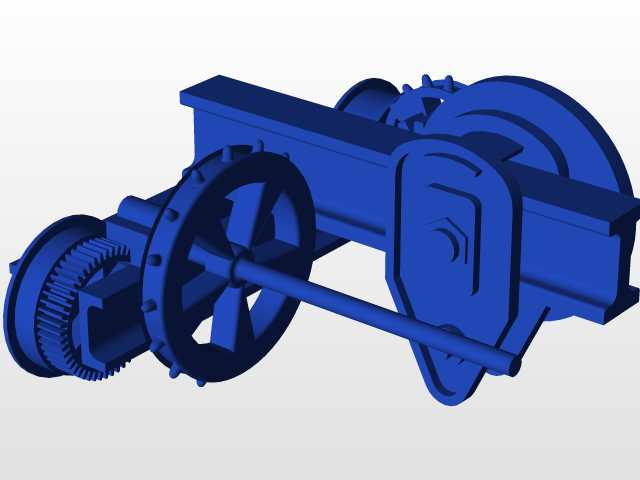

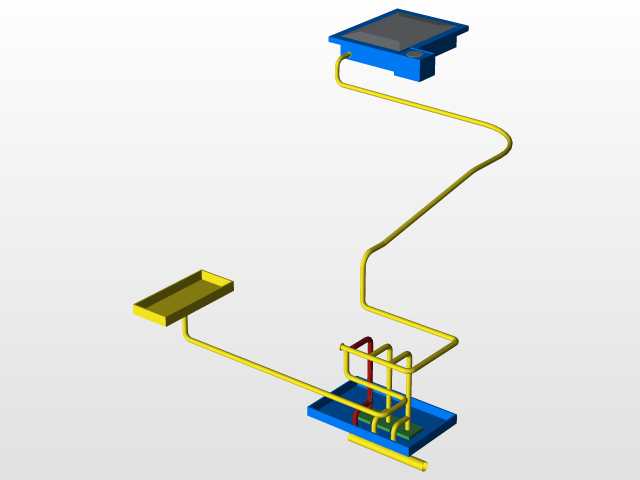

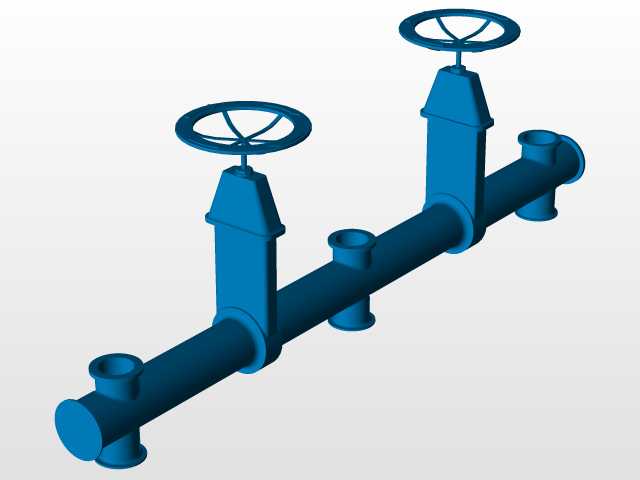

这套设计针对原有运行系统存在的水锤冲击问题开展优化，水锤现象是管路内流体流速突然变化时产生的压力瞬变，长期存在会造成管路焊缝开裂、阀门密封损坏、泵体叶轮受冲击变形等故障，严重时甚至会引发管路爆裂、泵房淹水的生产事故。设计过程中首先梳理了原有管路的走向拐点，将原有的直角急弯管路替换为缓弯过渡结构，降低流体转向时的局部阻力与压力突变概率；同时重新匹配了泵组的进出口管径，让管路通径与泵体额定流量下的经济流速相匹配，避免流速过高引发的压力波动。

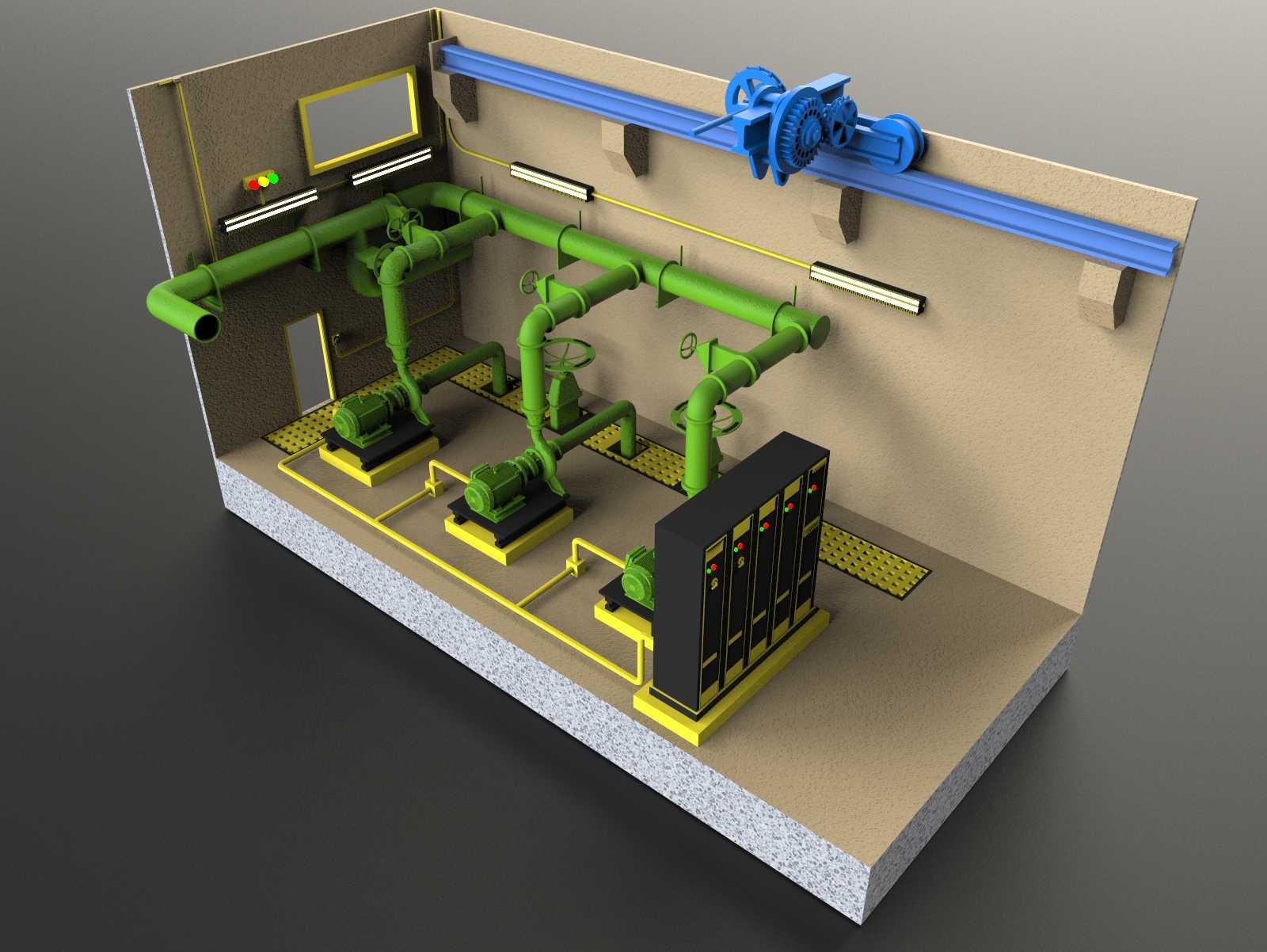

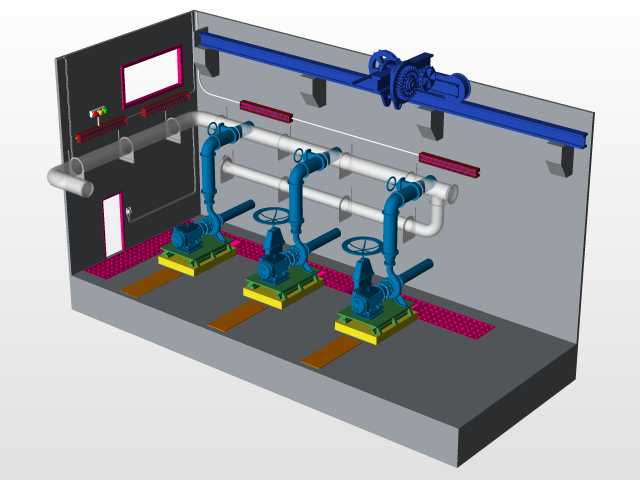

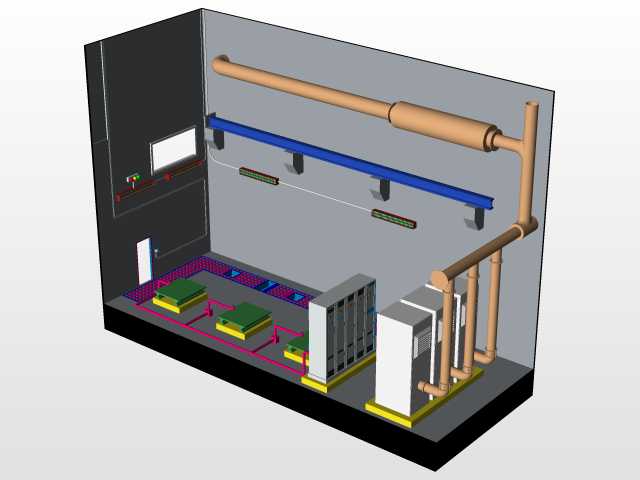

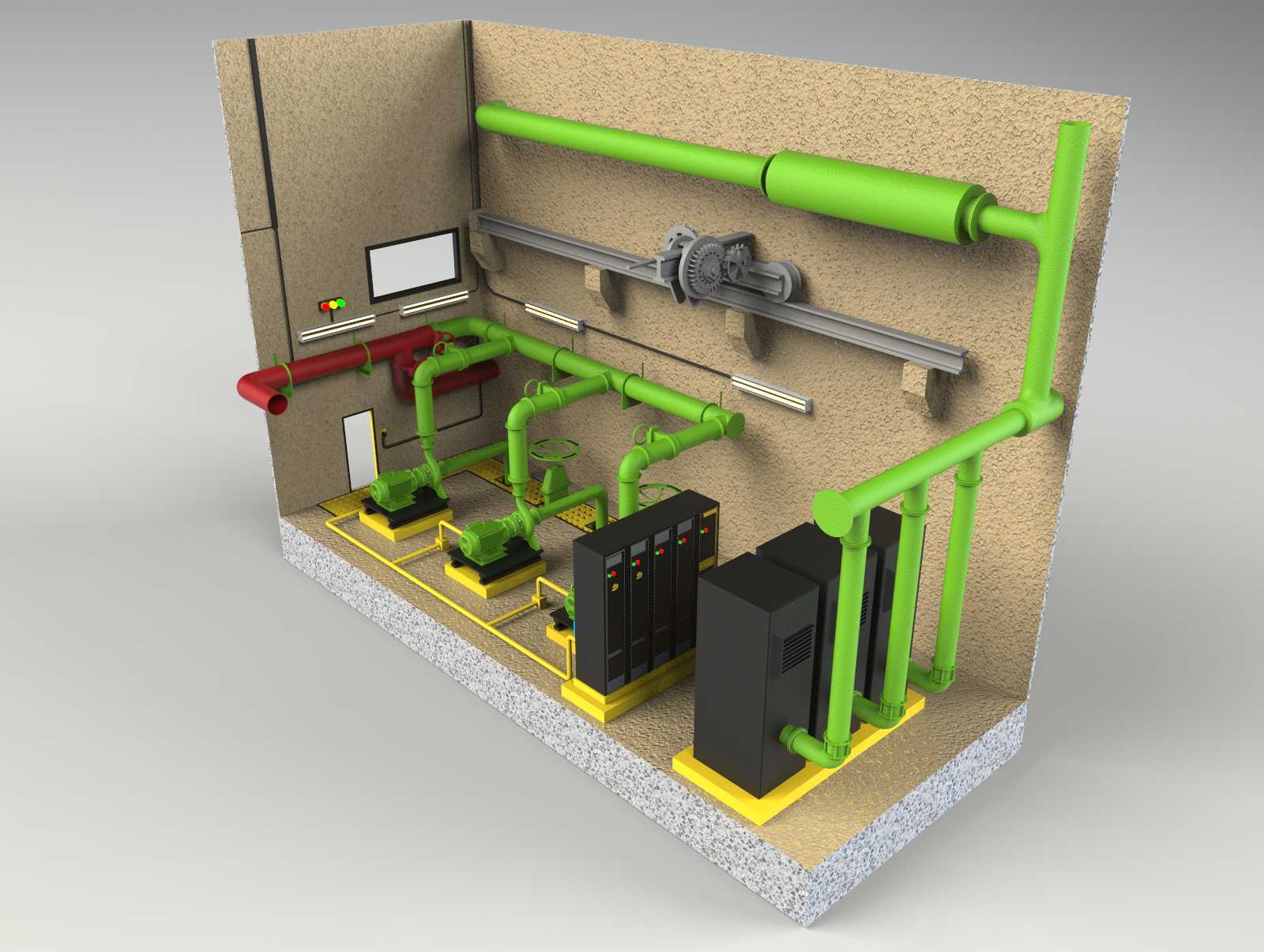

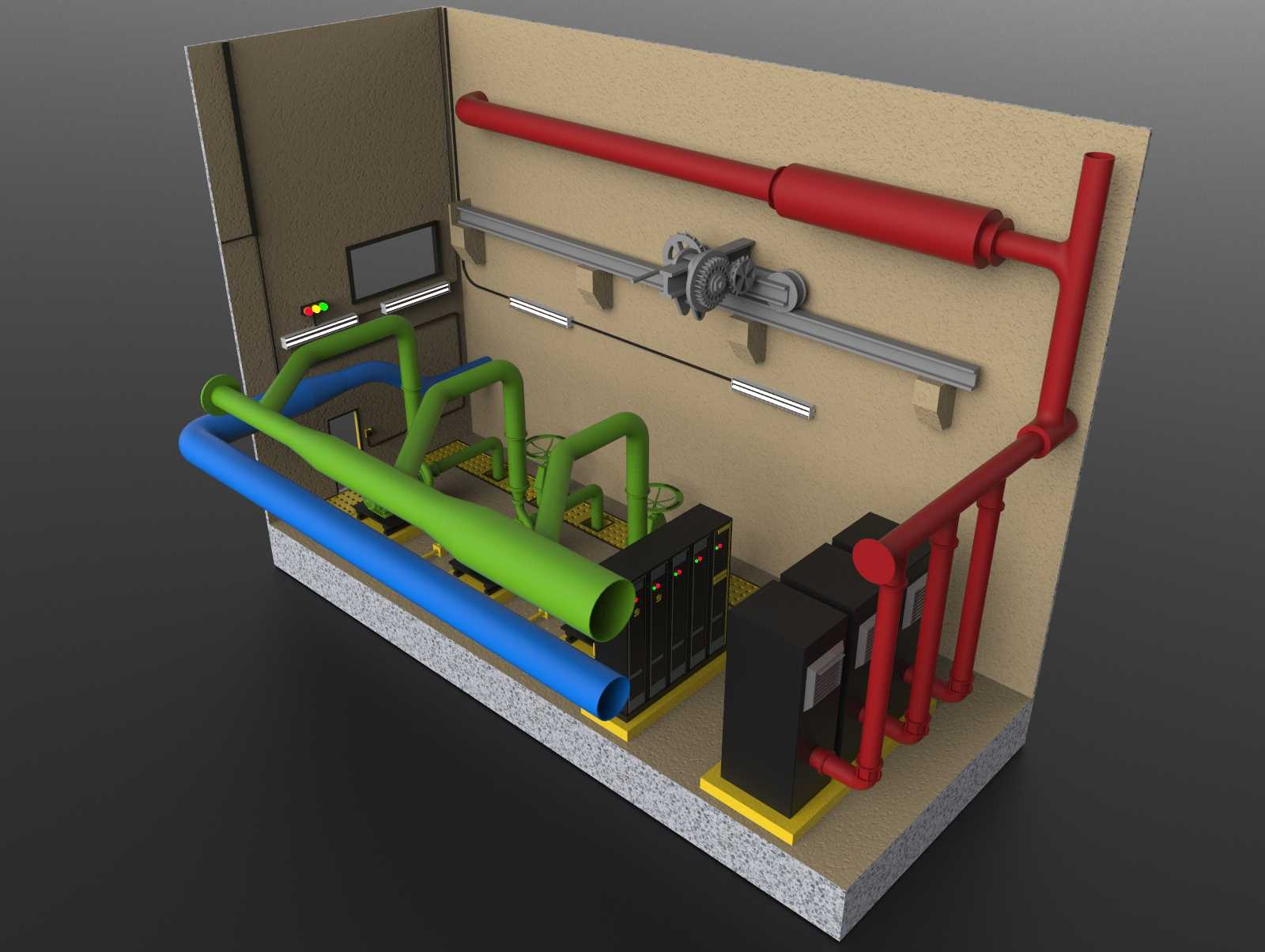

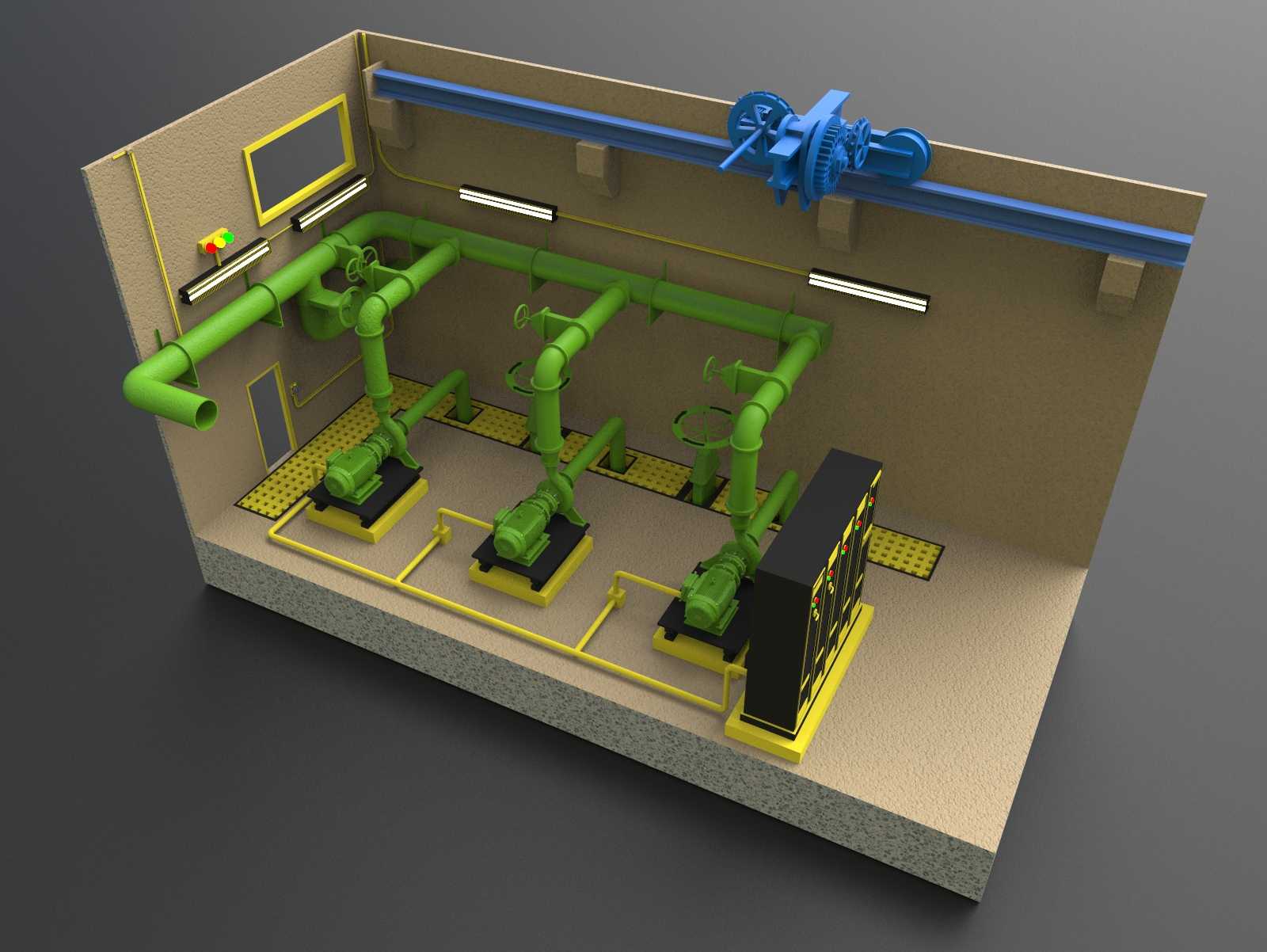

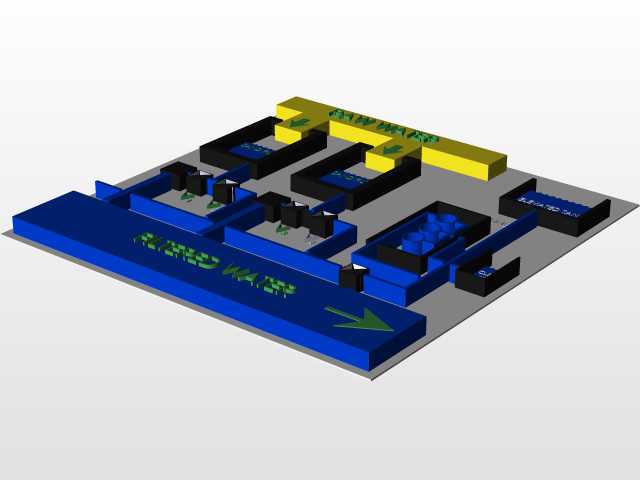

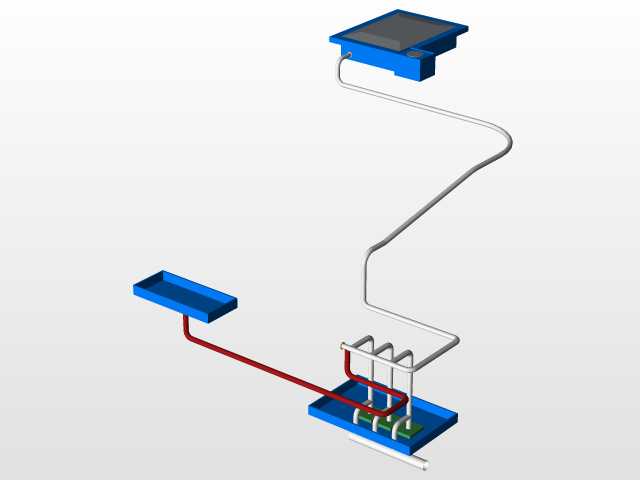

在功能布局上，整个泵室沿墙体排布主输送管路，绿色主管道承担反冲洗水的输送与回流功能，红色管道承担排污介质的外送功能，多台泵组沿地面基础成排布置，每台泵组预留独立的检修操作空间，泵体周边设置黄色安全警示围栏，明确设备操作边界，避免日常巡检过程中的误碰风险。电气控制柜布置在泵组侧方干燥区域，与涉水管道保持足够的安全距离，柜前预留充足的操作与检修通道，满足日常运维的操作空间需求。墙面配套设置照明灯具与状态显示面板，方便运维人员实时掌握泵组运行状态，管路沿墙采用支架固定，支架间距根据管路管径与介质重量计算确定，避免管路长期运行出现挠度变形、接口渗漏的问题。

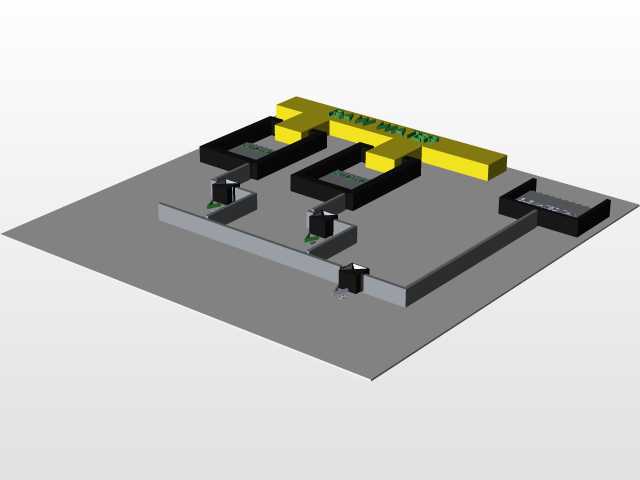

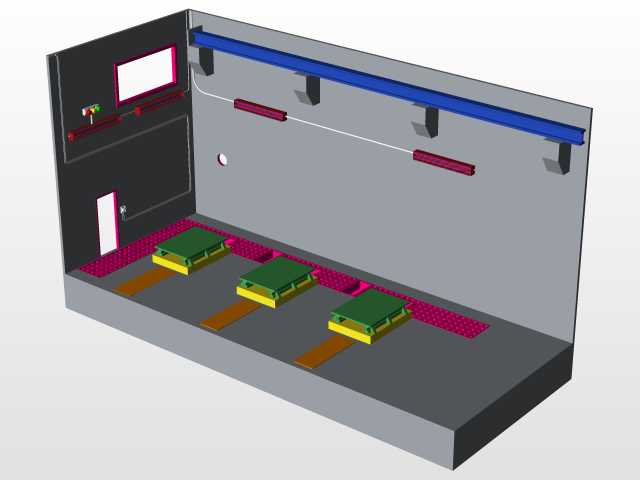

安装边界方面，整个泵室模型还原了实体泵房的建筑基面，地面做了防滑与找坡处理，方便意外跑水时的介质收集排放，所有管路接口的法兰位置都预留了螺栓拆装的操作空间，泵组基础高出地面一定高度，避免地面积水浸泡泵体底座造成腐蚀。设计过程中充分考虑了不停产改造的施工边界，所有管路的拼接位置都设置在便于施工的区域，能够在有限的停机窗口内完成新旧管路的切换作业，改造完成后既可以消除原有系统的水锤隐患，又能提升反冲洗流程的输送效率，降低泵组运行的能耗水平，保障砂滤单元长期稳定运行。
