船用柴油机6RT-flex96C型配套部件

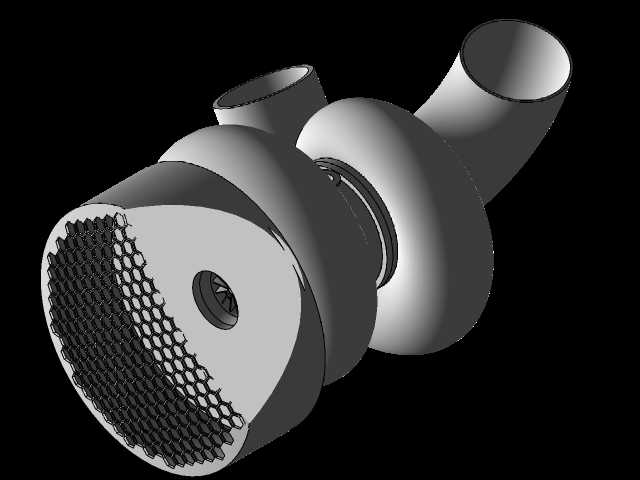

该部件为大型船用低速柴油机的核心配套功能组件，主要适配6RT-flex96C型超大功率船用柴油主机，这类主机是当前远洋超大型集装箱船、散货轮的主流动力配置，单台主机可输出数万匹马力，支撑十万吨级以上船舶跨洋航行，该部件直接服务于船舶主推进动力系统的稳定运行，是主机进气与增压环节的关键组成部分。从实际用途来看，该部件承担着主机进气导流、增压后空气稳压输送的核心作用，前端蜂窝状整流结构可对进入压气机端的空气进行匀流梳理，消除进气紊流带来的压气机工作效率损失，同时可拦截进气中携带的大尺寸杂质，避免硬质颗粒进入压气机叶轮造成叶片打损，保障主机高负荷运转时的进气稳定性。三个不同朝向的管路接口分别对应进气入口、增压后空气出口、以及放气调节管路接口，可匹配主机不同负荷工况下的进气流量调节需求，在主机低负荷运转时通过旁通放气避免压气机喘振，高负荷时保障足量增压空气送入气缸，优化燃油燃烧效率，降低主机运行油耗与排放水平。从设计思路来看，该部件采用逆向工程还原思路，以实船拆解的原装部件为基准进行三维重构，整体采用蜗壳式流道设计，内部流道曲面经过顺滑过渡处理，尽可能降低空气在腔体内流动的沿程阻力，外壳采用分段式法兰连接结构，便于后期运维时的拆解检修，无需整体拆卸即可完成内部滤网更换、密封件更换等常规保养操作。外形尺寸方面，该部件整体采用对称式蜗壳布局，最大径向尺寸适配6RT-flex96C型主机的压气机端安装法兰，轴向安装深度与主机缸体侧面的预留安装空间完全匹配，三个外接管路的接口角度与管径均与原机管路走向完全对齐，安装时无需对原有船内管路进行额外改造，可直接替换原装部件完成装配，安装边界充分考虑了船用主机舱内紧凑的空间布局，部件外轮廓无突出尖锐结构，避免与周边的管路、支架发生安装干涉，同时部件的安装固定点位与原机支架位置完全对应，可直接利用原有螺栓孔位完成固定，无需额外焊接支架，大幅降低了实船更换的施工难度与作业周期。
