后向式离心叶轮流体动力结构设计

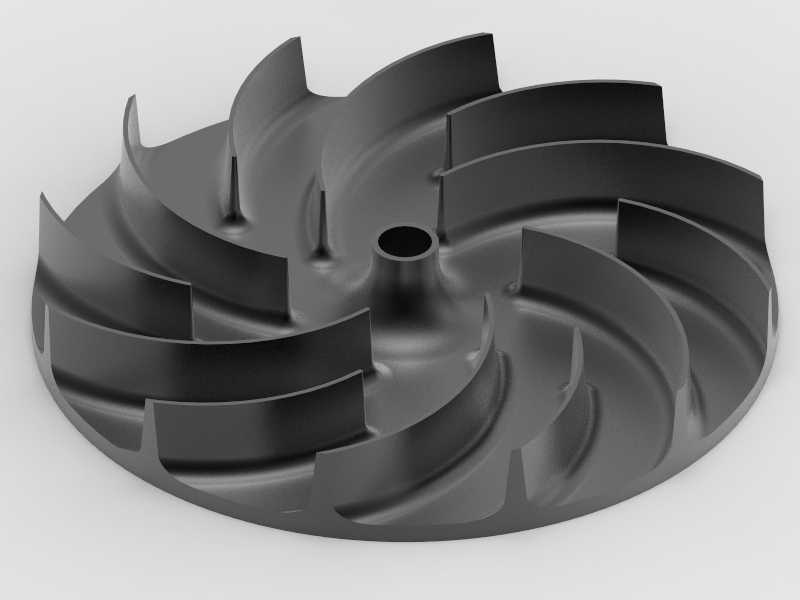

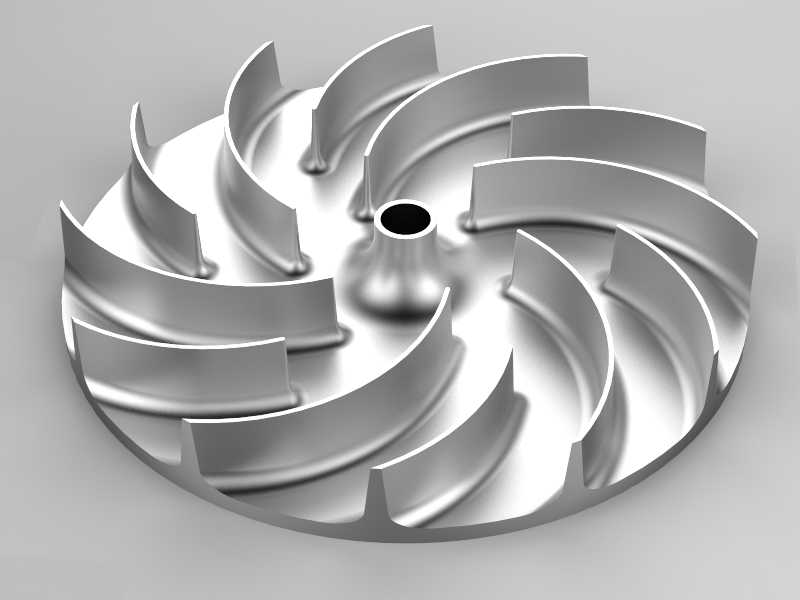

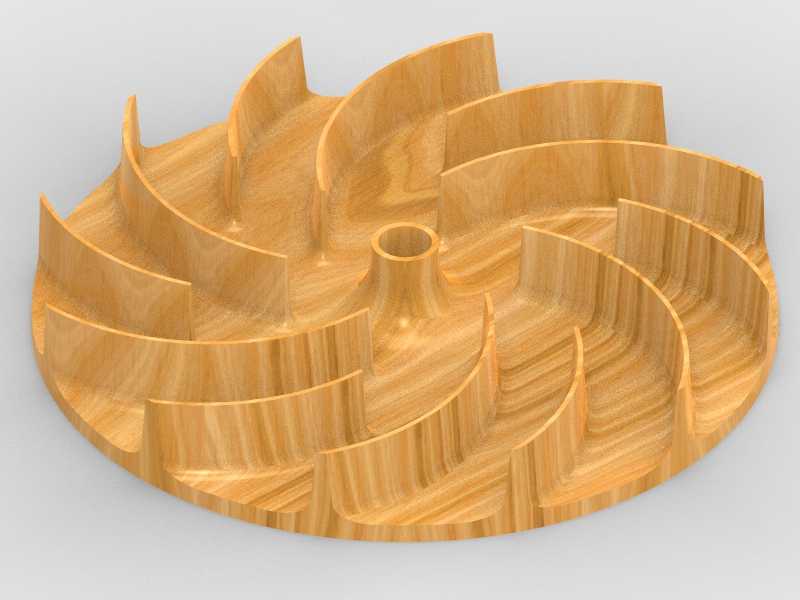

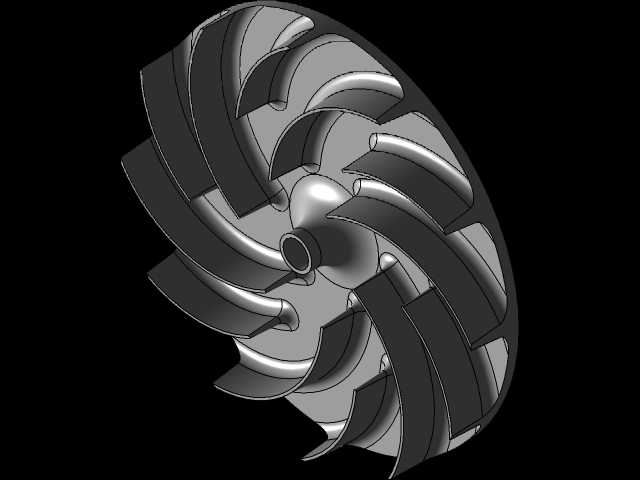

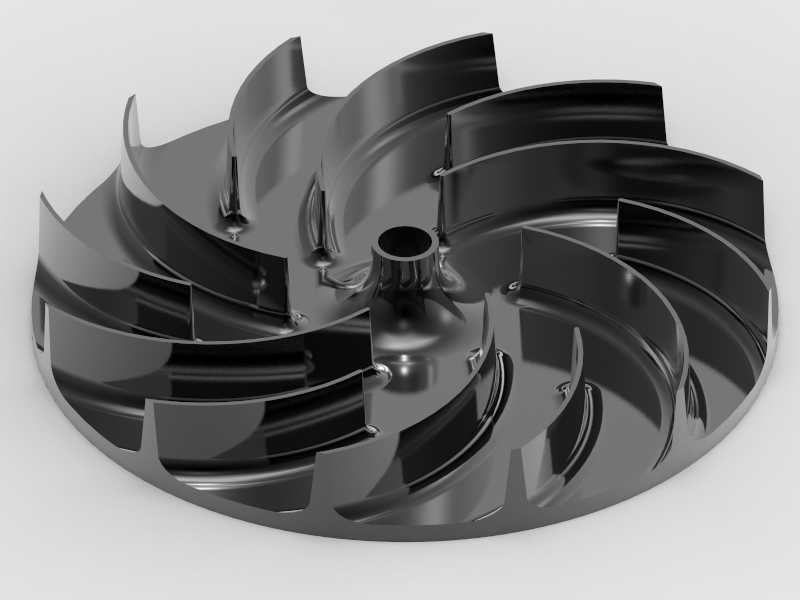

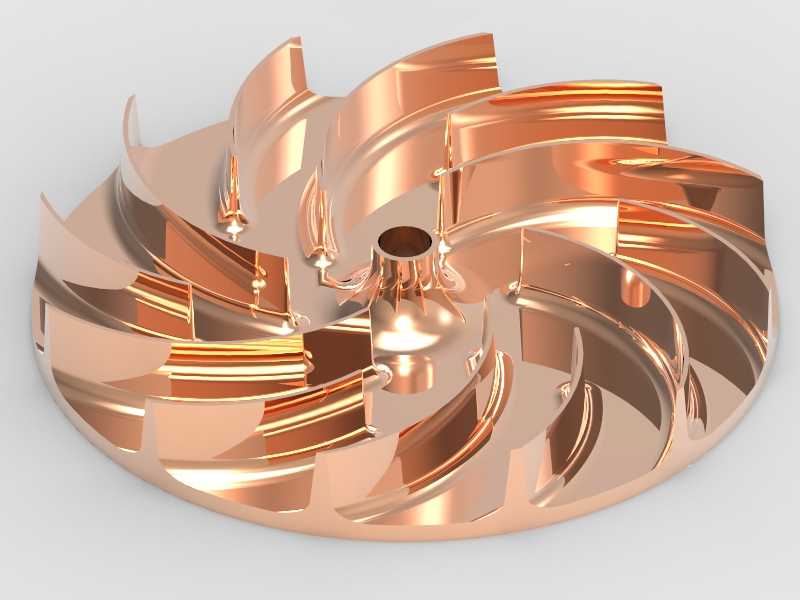

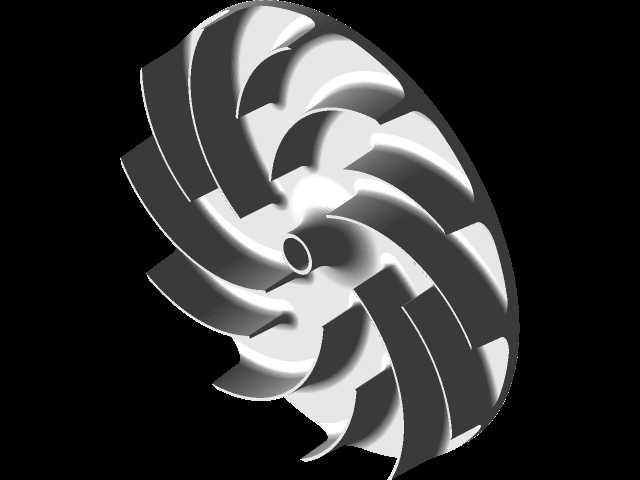

该离心叶轮作为流体输送设备的核心做功部件，广泛适配于中低压通风系统、小型离心气泵、工业除尘引风装置、设备散热风道等场景，承担着将原动机输入的机械能转化为流体压力能与动能的核心作用，是决定流体输送设备效率、运行噪声、输出压头的关键结构件。这款叶轮采用后向圆弧叶片设计，整体为单吸式轮盘结构，中心设置带锥度过渡的轴孔安装位，轴孔周边做圆滑隆起的轮毂过渡设计，可有效降低流体进入叶道时的入口冲击损失，避免气流在轮毂区域形成涡流紊流，提升入口段的流体通过效率。叶片沿轮盘周向均匀排布，每片叶片采用等厚圆弧曲率设计，从靠近轮毂的入口端沿径向向外延伸至轮盘外缘，叶片出口端做切向修型处理，可精准控制流体离开叶轮时的出流角度，在保证输出风压满足工况需求的同时，有效降低流体在叶道内的沿程摩擦损失，提升叶轮整体运行效率。轮盘采用等厚度圆盘基体结构，叶片与轮盘的连接位置做圆角过渡处理，既可以消除结构应力集中点，提升叶轮高速旋转时的结构强度，避免长期运行出现焊缝开裂或叶片变形问题，也能减少连接位置的流体滞止区，降低局部涡流带来的能量损耗与气动噪声。在安装边界设计上，叶轮中心轴孔采用标准公差配合设计，可适配常规规格的电机输出轴，轮毂端面预留轴向定位台阶，安装时可通过轴端锁紧结构实现叶轮与转轴的同轴固定，保证高速旋转时的动平衡精度；叶轮整体外径与配套蜗壳的内壁间隙控制在合理范围，既避免间隙过大导致的流体回流损失，也防止间隙过小出现运转擦碰问题。在实际运行过程中，叶轮随转轴高速旋转时，叶道内的流体在离心力作用下被沿径向甩出，经蜗壳收集后从出口排出，同时叶轮中心区域形成负压，持续将外部流体从入口吸入，完成连续的流体输送过程。这款叶轮的叶片曲率经过流体力学优化，在额定转速下可实现较高的风压输出，同时气动噪声控制表现优异，适配对运行噪音有要求的民用通风、设备散热等场景，整体结构可通过三轴铣削完成加工，加工工艺性良好，适合小批量定制生产或设备维修替换使用，结构强度可满足常规转速下的长期稳定运行需求，在输送洁净空气、无腐蚀性气体的工况下具备较长的使用寿命。
