气动驱动平行式机器人夹持执行机构

　　在3C电子小件分拣、轻工行业零部件上下料、注塑件取件这类需要频繁重复抓取动作的工位上，末端夹持器的响应速度、夹持稳定性直接决定整线的运行节拍，这款气动控制的夹持机构正是针对这类轻载高速抓取场景开发的末端执行部件。不同于电动夹爪需要配套伺服驱动与复杂的控制逻辑，这款夹持器完全依托气动回路实现动力输出，车间常规0.5-0.7MPa的压缩气源即可驱动，不需要额外配置专用控制模块，适配绝大多数常规工业机器人的末端安装接口，不管是六轴多关节机器人还是水平关节SCARA机器人，只要匹配对应的法兰转接板就能快速完成装调，现场部署的门槛很低。

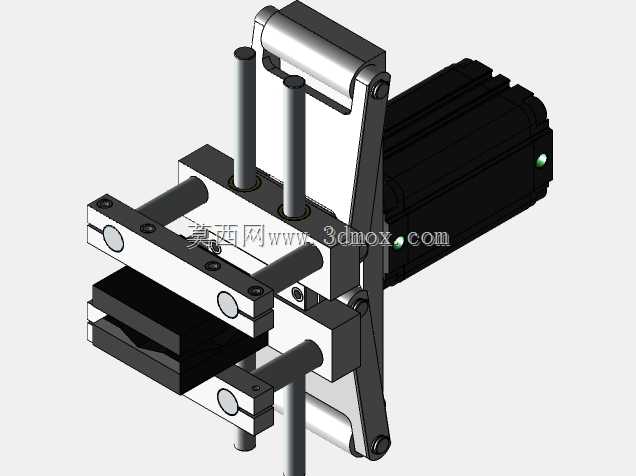

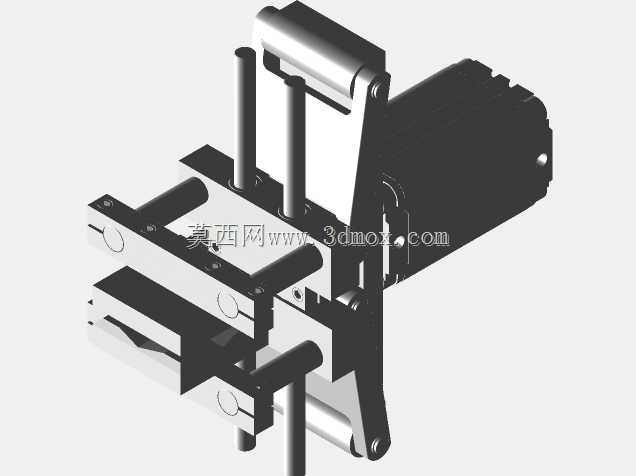

　　从功能实现逻辑来看，这款夹持器采用平行开合的钳口设计，相比摆角式夹爪，平行移动的钳口在抓取规则方形、柱形工件时，夹持接触面的贴合度更高，不会出现摆角夹爪常见的点接触夹持打滑问题。钳口的开合动作通过气缸活塞的直线运动转化而来，活塞下行过程中，通过对称布置的连杆结构带动两侧钳口同步向中心收拢，整个传动链路没有冗余的齿轮啮合间隙，动作响应延迟可以控制在数十毫秒级别，完全满足高速分拣工位的节拍要求。夹持力的输出特性经过了针对性匹配，随着活塞向下移动行程增加，连杆机构的力臂比值逐步变化，输出到钳口的夹紧力会线性提升，不需要额外配置精密调压阀就能实现软接触到刚性夹紧的过渡，既可以避免初始接触时冲击力过大刮伤工件表面，也能保证夹持到位后有足够的摩擦力克服工件自身重力与搬运过程中的加减速惯性，防止工件脱落。

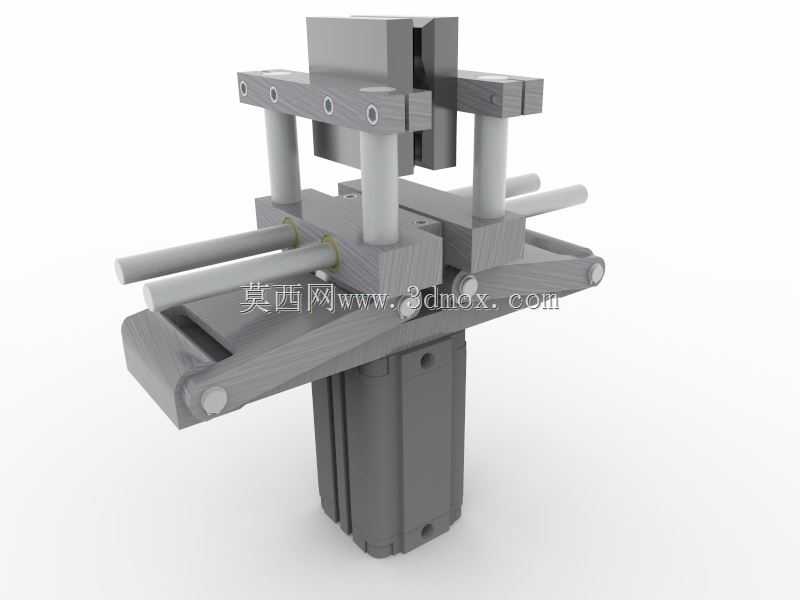

　　结构设计层面，这款夹持器的主体承力框架采用对称式布局，所有导向柱的安装孔位采用同轴度配做工艺，保证两根平行导向轴的轴线平行度控制在0.02mm以内，钳口滑动过程中不会出现卡滞、偏磨的问题。导向轴与安装座之间采用自润滑衬套配合，不需要定期加注润滑脂，日常维护工作量极小，适合长时间连续运行的自动化产线场景。驱动气缸集成在夹持器主体的下部，整体结构没有外露的气管走线，所有气路接口都布置在气缸尾部的安装端面，接气后不会与周边设备、工件发生干涉，也能避免生产现场的切削液、粉尘进入气路造成密封件损坏。

　　安装边界方面，这款夹持器的主体安装法兰采用标准的工业机器人末端接口尺寸，法兰上的定位销孔与安装螺孔按照通用末端执行器的规范布置，不需要额外定制转接板就能直接适配负载3-10kg级别的小型工业机器人。整体外形的最大外轮廓控制在紧凑范围内，钳口完全张开时的最大宽度不会超出机器人腕部的回转安全半径，在狭窄的设备内部取件时也不会与周边工装发生碰撞。钳口的安装面预留了标准的T型槽与螺孔，用户可以根据自身抓取工件的外形定制适配的钳口垫块，不管是抓取薄壁塑料件、小型金属轴类零件还是PCB板类工件，只需要更换对应的钳口垫块就能快速切换生产场景，不需要更换整个夹持器本体，能够大幅降低多品种小批量生产场景下的工装投入成本。

　　实际使用过程中，这款夹持器的开合行程可以通过气缸尾部的限位螺钉进行微调，针对不同尺寸的工件可以快速调整开合幅度，减少无效行程带来的时间损耗，进一步提升抓取效率。整个机构的运动部件都做了限位防护，不会出现连杆过死点导致的机构卡死问题，即使气压出现短暂波动，钳口也能保持在当前位置，不会出现工件突然掉落的安全隐患。相比同规格的电动夹爪，这款气动夹持器的整体重量更轻，不会过多占用机器人的有效负载，机器人可以携带更重的工件完成搬运作业，同时气动元件的抗冲击性能更好，在存在轻微振动的生产场景下也能长期稳定运行，故障率远低于带精密电控元件的夹持产品。
