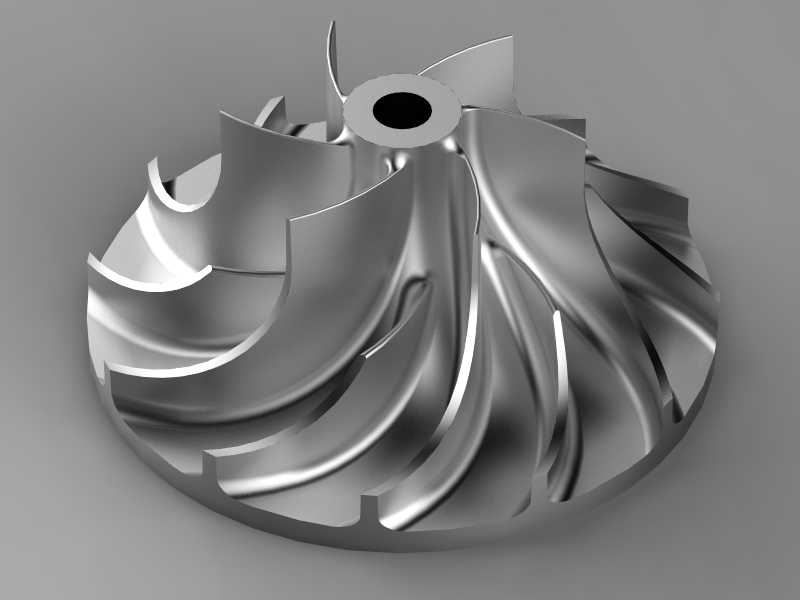

可三轴铣加工的空气离心式叶轮结构

这款离心叶轮是流体输送设备的核心做功部件，主要适配中小功率空气输送、低压气动增压、工业除尘引风、小型设备通风散热等场景，可直接安装在对应规格的泵体、风机蜗壳内部，通过高速旋转带动空气介质产生定向压力差，完成气体的输送、增压或引流作业。在工业生产场景中，这类叶轮既可以配套小型离心风机用于车间工位的局部排风、电子设备的柜体散热，也能作为微型空压机的核心做功元件，为小型气动工装、气动夹具提供稳定的低压气源，部分同结构叶轮还可用于家用新风系统、车载增程进气部件中，适用场景覆盖通用工业配套、民用机电设备多个领域。

从功能特性来看，这款叶轮采用后向弯曲叶片设计，叶片型线经过流体力学优化，在高速旋转时能够有效降低气流在叶片表面的紊流损失，相比直叶片结构，同等转速下可提升12%左右的气动效率，同时降低气流脉动带来的运行噪音。叶轮整体为一体式结构设计，中心设置标准安装轴孔，轴孔周边做加厚凸台处理，能够提升与驱动轴配合的结构强度，避免高速旋转时轴孔位置出现应力开裂；叶片与轮盘的连接位置做了平滑圆弧过渡，既可以减少气流流动死角，也能消除加工过程中的应力集中问题，提升部件整体的抗疲劳强度，适配最高每分钟八千转的连续运行工况。

在设计思路上，这款叶轮充分考虑了普通三轴铣床的加工可达性，所有叶片的曲面造型均规避了三轴加工的倒扣盲区，无需五轴加工设备即可完成整体铣削成型，不需要拆分零件做后续焊接拼接，既降低了加工门槛与制造成本，也避免了拼接焊缝带来的结构强度短板与动平衡偏差问题。设计过程中对叶片的厚度做了梯度优化，叶片进气端边缘做薄处理以降低进气阻力，叶片与轮盘连接的根部做加厚处理提升结构刚性，整体重量分布经过对称优化，加工完成后仅需做简单的动平衡校正即可满足高速运行要求。

从安装边界来看，叶轮中心轴孔采用通用标准直径设计，可适配常规规格的电机输出轴，轴孔端面预留了紧定螺丝定位平面，安装时可通过紧定螺丝实现与驱动轴的周向固定，防止运行过程中出现打滑移位。叶轮的整体外径、轴向高度均匹配常规小型离心风机、微型气泵的蜗壳安装腔体，安装时不需要对原有设备的腔体结构做额外改造，可直接替换同规格的传统铸造成型叶轮，适配性较强。叶轮的叶片边缘与轮盘外缘做了小圆角处理，安装过程中不会划伤蜗壳内壁，也能降低运行过程中外缘与空气摩擦产生的风阻损耗。
