水斗式冲击水轮机转轮结构设计

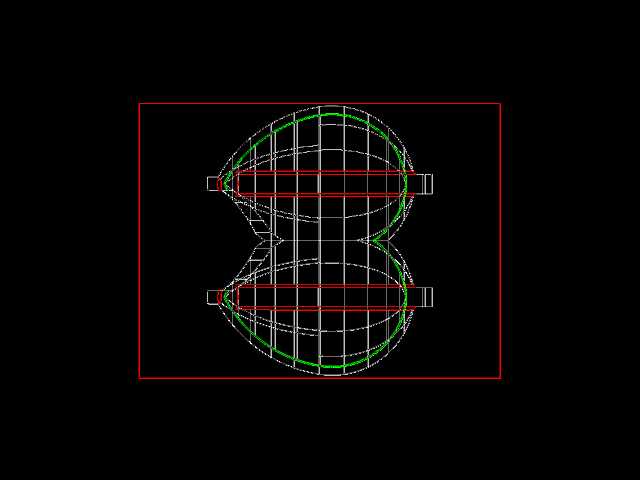

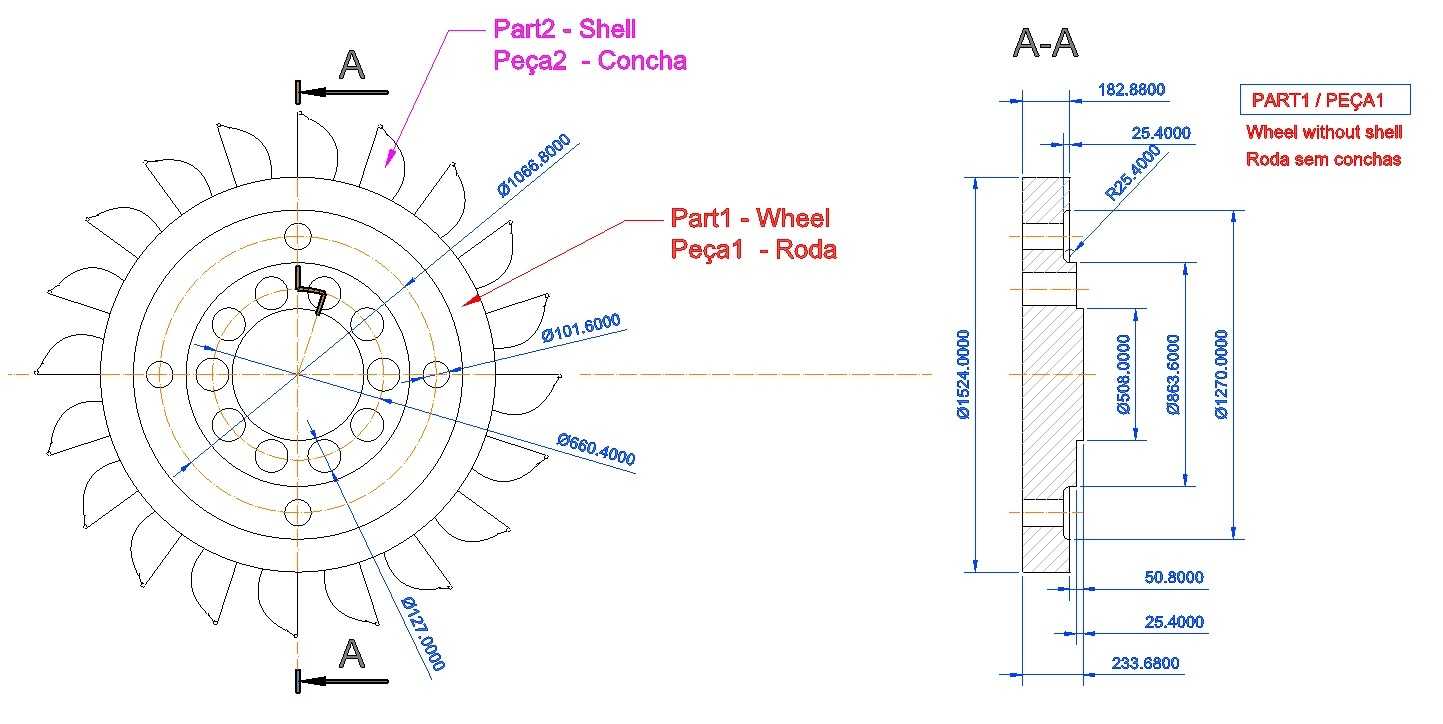

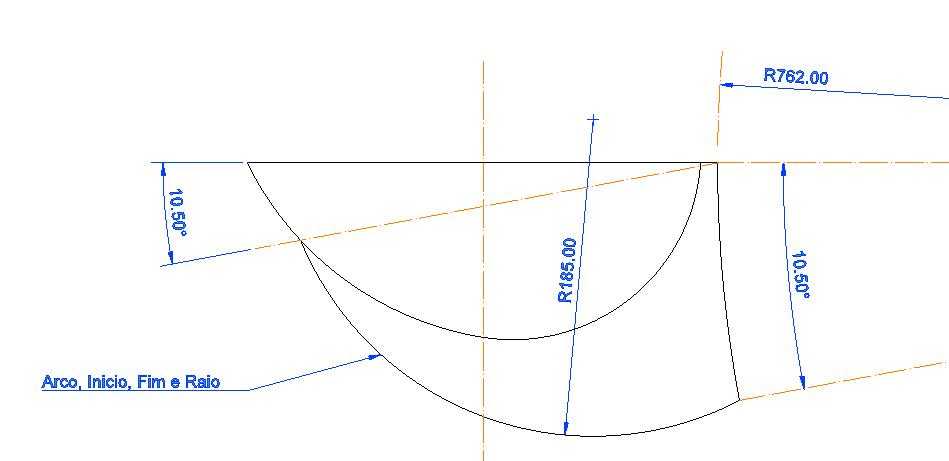

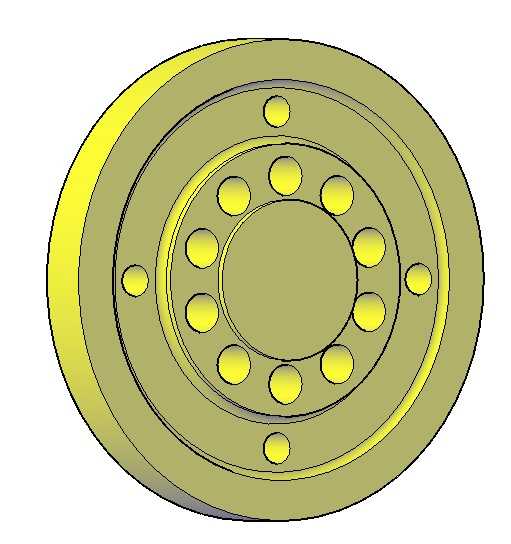

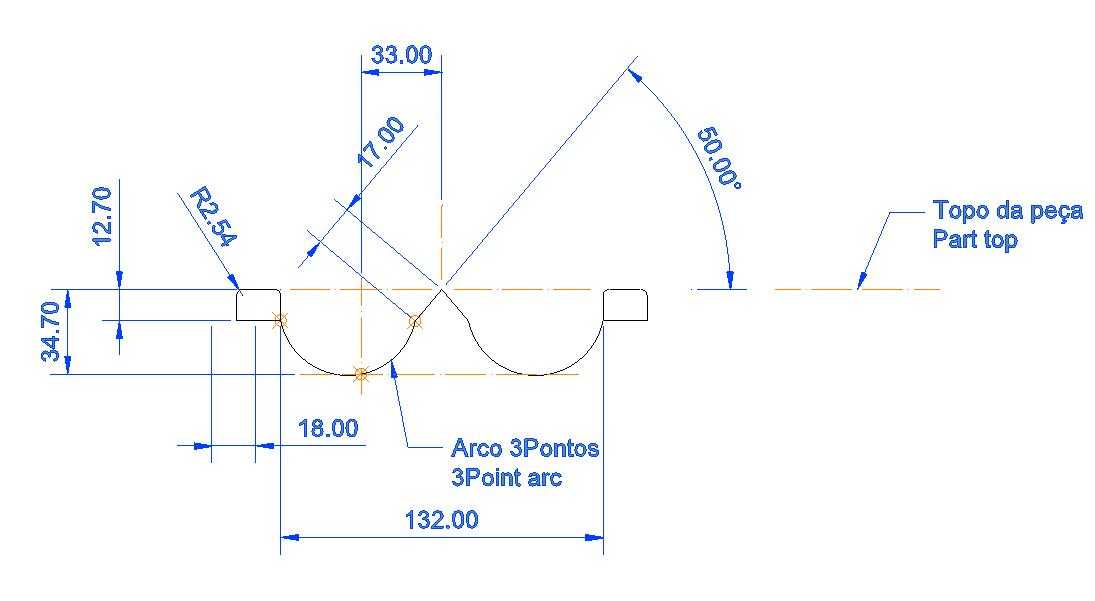

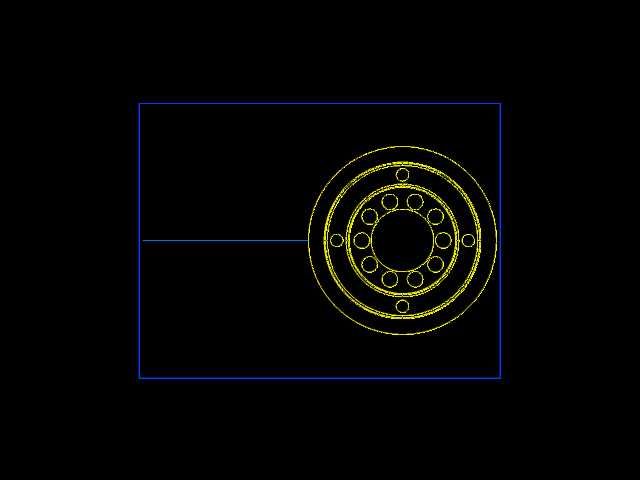

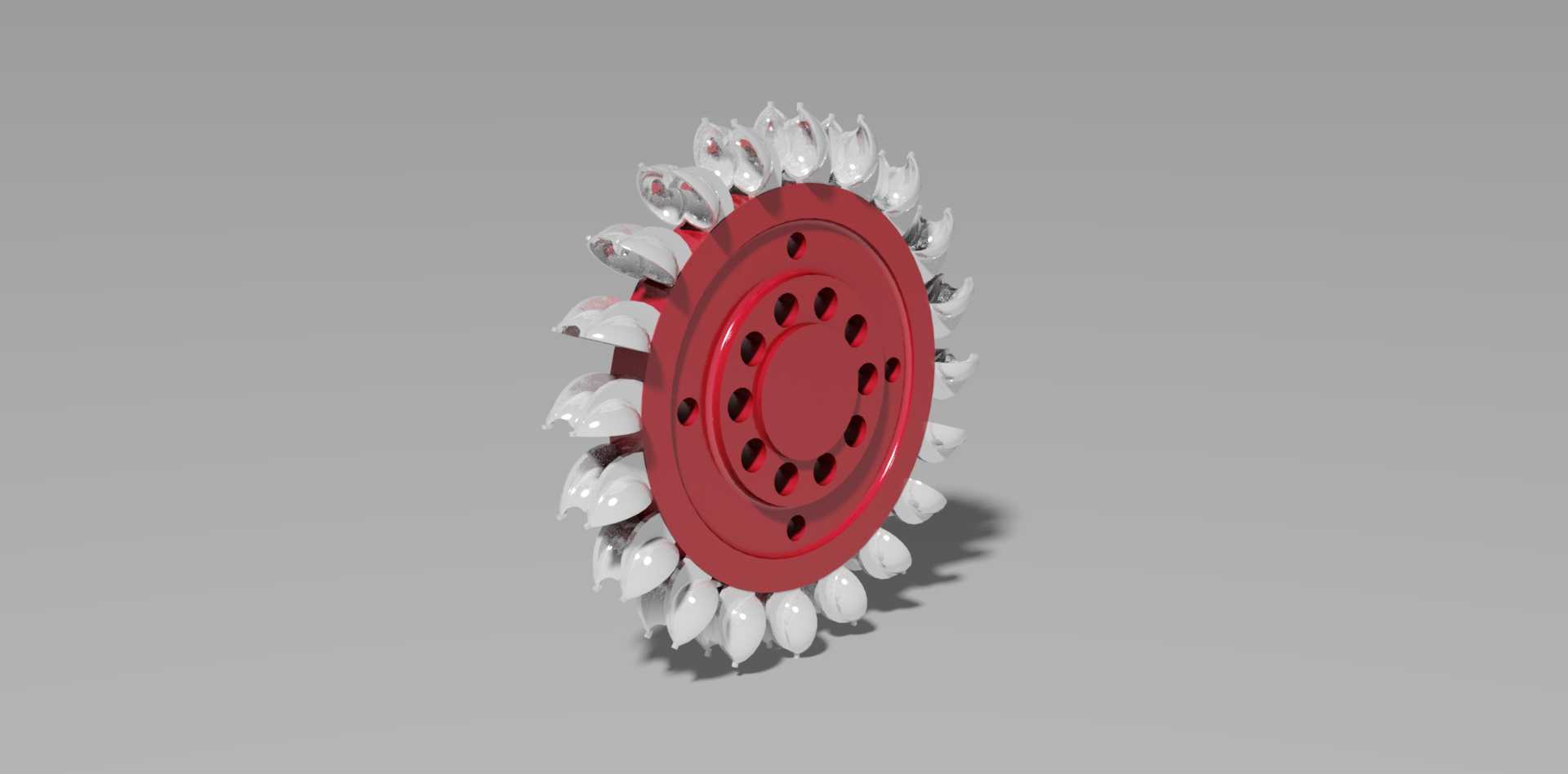

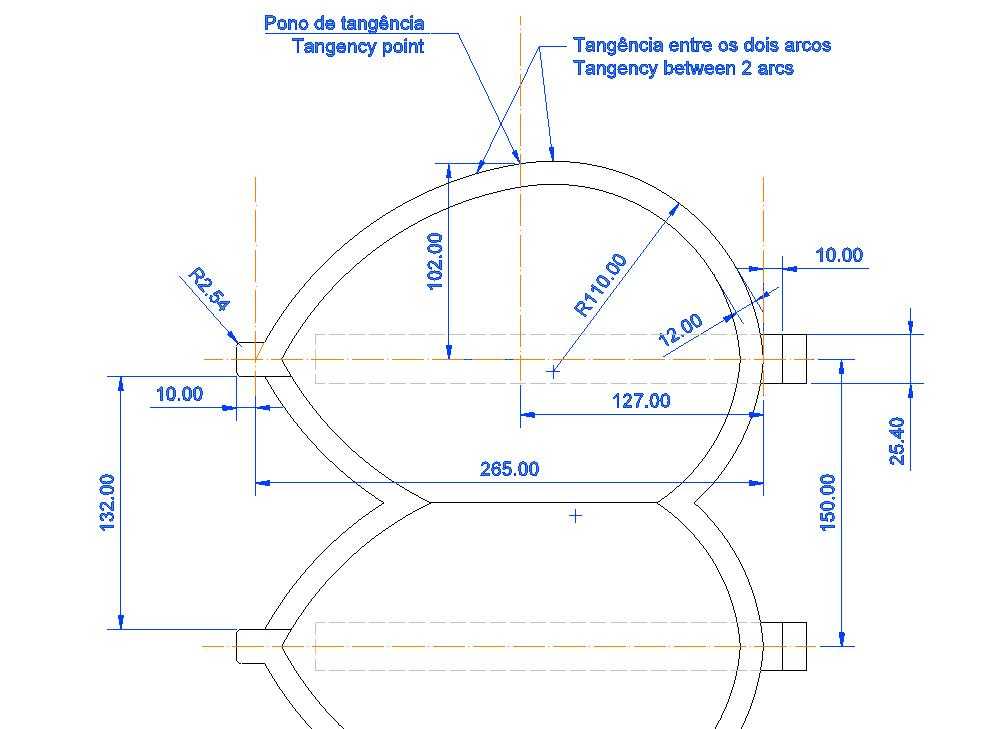

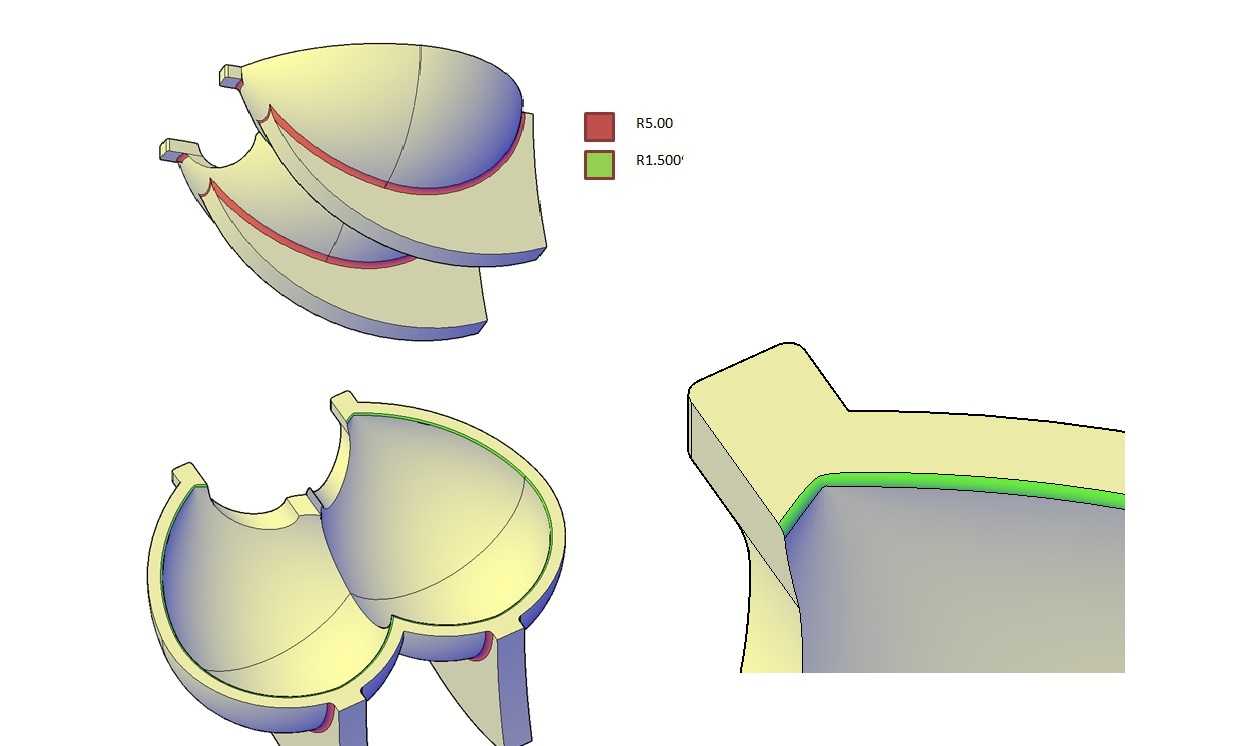

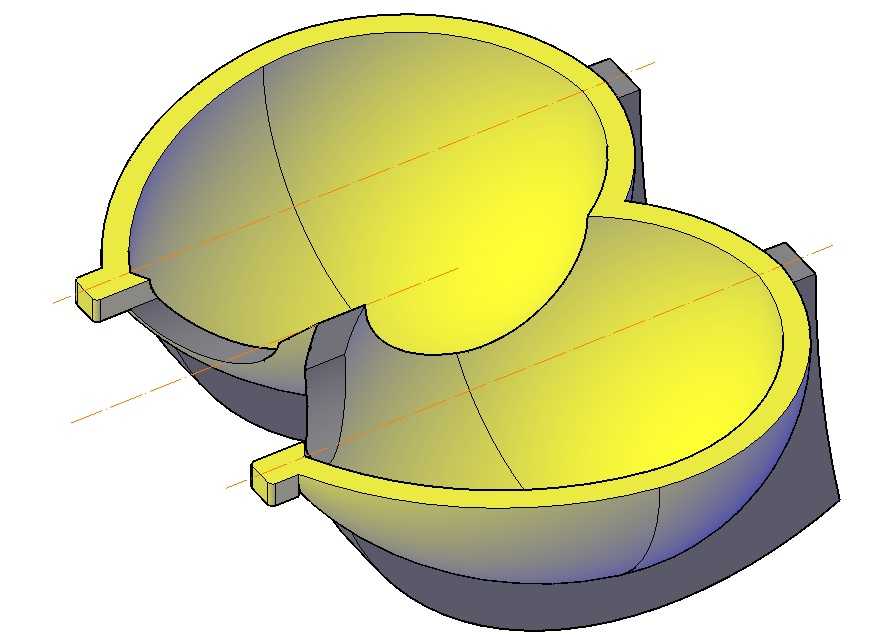

冲击式水轮机是高水头水力发电场景中的核心能量转换部件，这款水斗式转轮结构，主要适配中小型径流式高水头水电站的发电工况，承担将高压水流的动能直接转化为转轮旋转机械能的核心作用，是冲击式水轮机组中直接与水流接触做功的核心执行部件。在实际电站运行场景中，上游引水管道输送来的高压高速水流会通过喷嘴形成高速射流，精准冲击转轮外侧均匀排布的水斗，水流在水斗曲面内完成流向折转，将自身携带的动能充分传递给转轮，带动主轴旋转进而驱动发电机完成电能产出，这类结构尤其适合水头落差大、流量相对较小的山区水电开发场景，相比混流式、轴流式等反击式水轮机，在高水头工况下具备更高的能量转换效率，同时结构更简单、维护检修难度更低，对水质含沙量的耐受能力也更强。从产品功能特性来看，这款转轮采用轮盘与水斗分体式排布的结构设计，中心轮盘为高强度金属材质，承担整体结构的支撑与扭矩传递作用，轮盘上均匀开设多组安装定位孔，既可以实现转轮与主轴法兰的精准对接固定，也能通过孔位的均匀排布平衡转轮高速旋转时的离心力，降低运行过程中的振动与偏磨风险；外侧环绕的水斗采用符合流体力学特性的双曲面凹腔造型，能够让入射的高速射流在水斗腔内完成接近180度的流向折转，最大化提取水流中的动能，同时水斗的进水边缘做了圆滑过渡处理，能够减少水流冲击时的紊流与空蚀损伤，延长部件的使用寿命。在设计思路层面，这款转轮的整体结构围绕高转速工况下的结构强度与水力效率双核心目标展开，水斗的数量经过水力计算匹配，既保证任意时刻都有至少两个水斗承接喷嘴射流，避免出力波动，也控制了整体重量降低主轴的负载；轮盘上的减重孔采用环形均匀排布的设计，在不降低结构强度的前提下减少了转轮整体的转动惯量，让机组启停与负荷调整的响应速度更快。从安装边界与尺寸适配来看，这款转轮的中心安装孔位与连接法兰尺寸适配常规中小型冲击式水轮机的主轴标准，整体外径尺寸适配对应流量下的喷嘴射流覆盖范围，安装时需要保证转轮中心与喷嘴射流的中心线精准对齐，水斗的分水刃位置要处于射流的中心轴线上，同时要预留足够的侧向间隙避免水斗旋转时与喷嘴、机壳发生干涉，轮盘背面的定位止口能够保证转轮与主轴的同轴度，降低高速旋转时的动平衡校正难度，整体结构可以直接替换同规格的老旧转轮，也可以作为新机组设计的核心部件参考，适配不同高水头小流量的水力发电场景需求。
