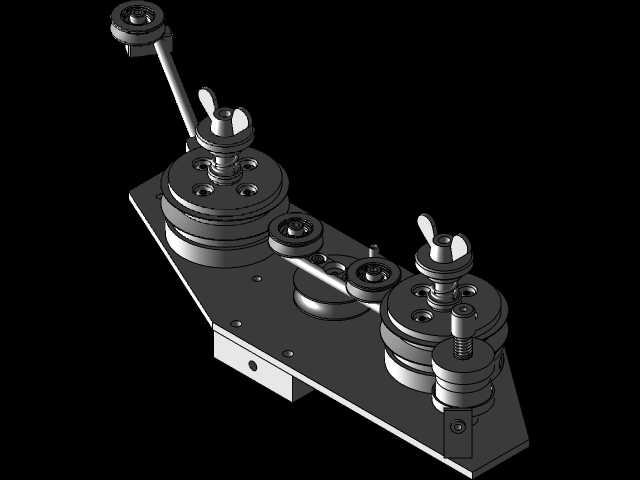

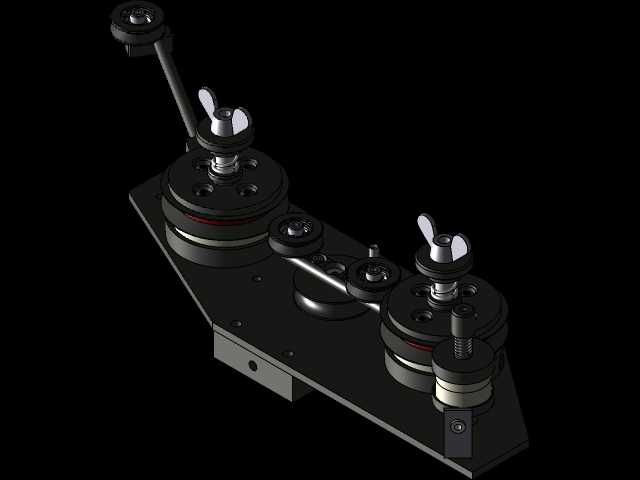

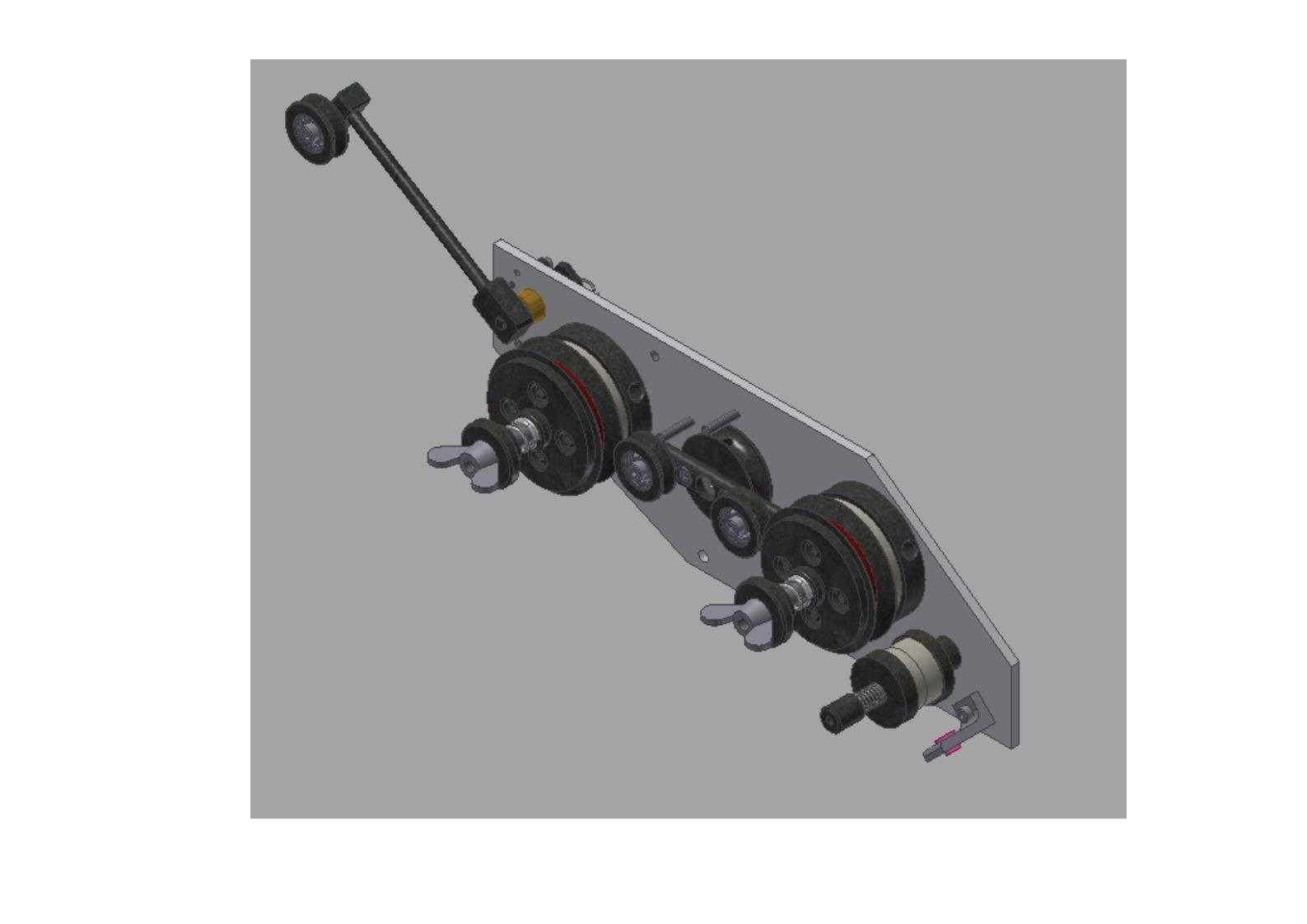

双工位线圈绕制张力调节装置结构

该装置是线缆绕组加工环节的核心张力执行部件，主要应用于电磁线圈、电机绕组、变压器线圈、特种线缆卷绕的生产场景，在漆包线、绝缘细缆的卷取工序中承担恒定张力输出的作用，避免绕制过程中线缆松垮、拉扯变形、绝缘层破损等问题，保障线圈排列紧密规整、匝间间隙均匀，直接影响最终绕组的电气性能与结构一致性。装置采用双工位并行布局，可同时为两路绕线工位提供独立的张力控制，适配多轴绕线设备的同步加工需求，有效提升小规格多联线圈的生产效率。整体结构以一块成型金属安装板为承载基体，所有功能组件均集成固定在板面上，安装板预留对应规格的安装孔位，可直接通过紧固件固定在绕线设备的机架立面，安装边界贴合常规绕线设备的工位布局，不会与周边的排线机构、送线架产生运动干涉。每一路张力控制单元都配置了独立的张力轮组、阻尼调节结构与过线导轮，张力轮采用带限位挡边的槽型结构，可适配不同线径的漆包线与绝缘线缆，避免线缆在张力传递过程中脱出轮槽；阻尼调节端配置了手动锁紧旋钮，操作人员可根据线缆材质、线径粗细、绕制转速灵活调整阻尼大小，匹配不同加工场景下的张力需求，从细径漆包线的微张力控制到稍粗线缆的大张力张紧都可覆盖。装置侧边配置的操作杆用于快速释放张力，在上下料、换线、断线处理时可扳动操作杆快速松开张力轮，无需反复调整阻尼参数，缩短工序辅助时间。过线导轮均采用低摩擦阻力的转动结构，减少线缆过线时的摩擦损耗，避免刮伤线缆表层的绝缘涂层。整体结构布局紧凑，所有转动部件的运动轨迹均在安装板的投影范围内，外露部件无尖锐棱角，符合生产现场的安全防护要求，张力输出稳定，长时间连续运行无张力漂移问题，可适配中低速绕线设备的批量生产需求，也可用于实验室小批量线圈试制的工装配套。
